多槽V型传动滑轮机械结构设计

项目分类:通用五金配件 发布时间:2022-04-11 ID:605991
  • 多槽V型传动滑轮机械结构设计
  • 多槽V型传动滑轮机械结构设计
  • 多槽V型传动滑轮机械结构设计

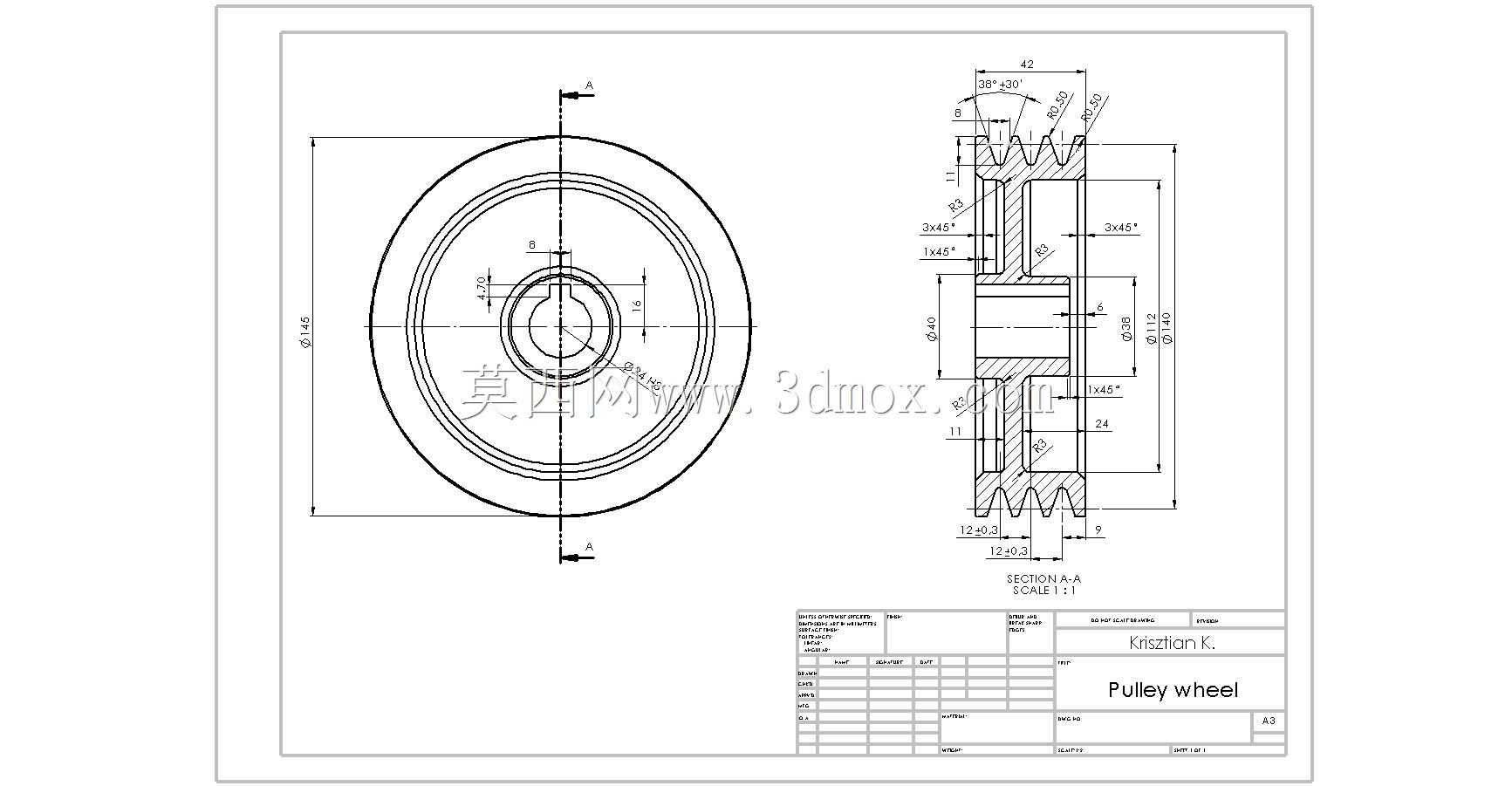

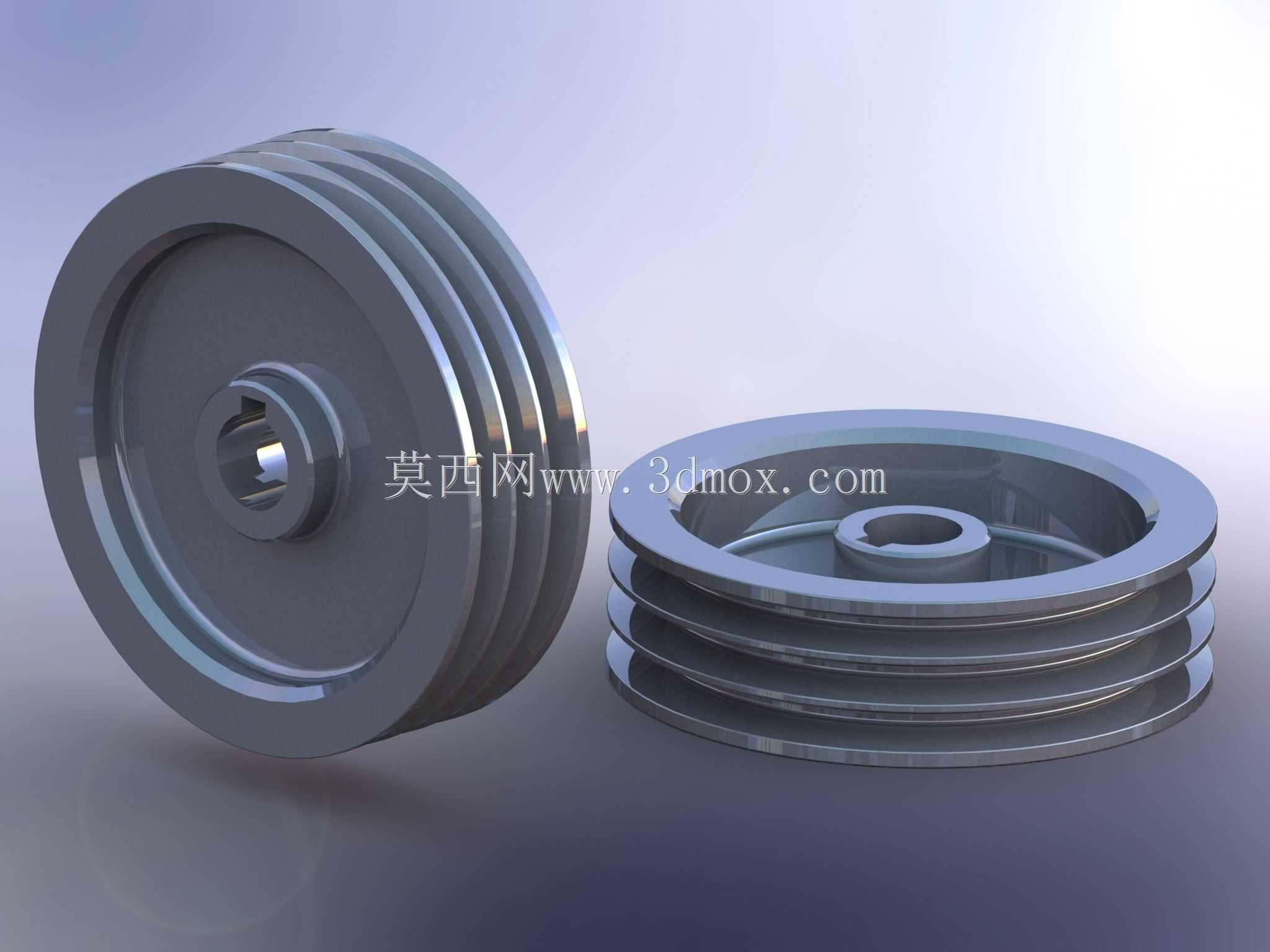

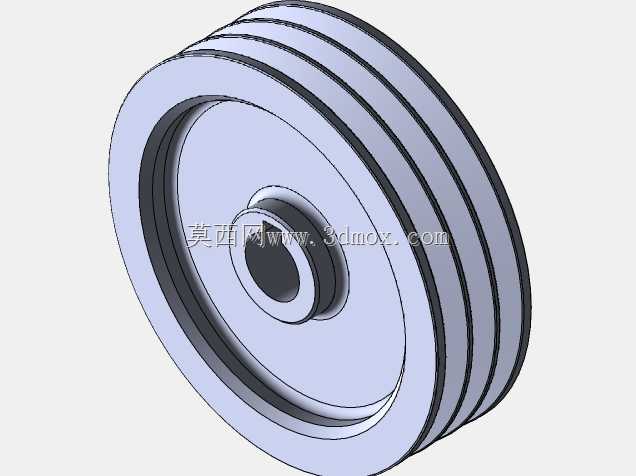

  在带传动系统的实际选型与结构设计中,多槽滑轮的结构合理性直接决定整套传动链路的运行稳定性与寿命表现,这类零件广泛应用在中小型动力传输场景中,从农用机械的动力输出端、轻工生产线的输送驱动单元,到小型机床的进给传动组、通风设备的动力传递结构,都能见到这类多槽带轮的应用。不同于单槽带轮的低负载适配特性,多槽结构的滑轮可以通过多根V带同步承载动力,在不显著增大轮体外径的前提下提升整体传动扭矩上限,同时多根带的并行布置也能降低单根带的负载应力,延长传动带的更换周期,减少设备运维的频次。从结构细节来看,该滑轮的轮缘部分加工有四道等距分布的V型轮槽,槽型角度匹配标准窄V带的截面夹角,槽壁的表面粗糙度控制在合理区间,

  既可以保证传动带与轮槽的接触摩擦力足够,避免传动过程中出现打滑丢转的问题,也不会因为槽壁过于粗糙加速传动带的侧面磨损。轮体中心设计有带键槽的通孔安装位,键槽的尺寸匹配标准平键的装配公差,安装时可以通过平键传递扭矩,避免轮体与传动轴之间出现相对转动,中心孔的公差带选用过渡配合区间,既可以保证装配时的同轴度要求,也能在设备检修时顺利完成轮体的拆卸更换,不会出现轮体与轴抱死的情况。轮体的腹板部分采用等厚度圆盘结构,在轮缘与轮毂之间做了均匀的圆弧过渡,避免应力集中在结构转角位置,这种结构设计在满足结构强度要求的前提下,尽可能降低了轮体自身的转动惯量,减少设备启动瞬间的动力冲击,同时也能节约生产环节的材料消耗,降低零件的整体重量。

  在实际安装边界的考量上,该滑轮的轴向总宽度与轮槽数量、槽间距直接匹配,安装时需要预留足够的轴向空间,保证多根传动带可以顺利嵌入对应轮槽,同时要预留出传动带张紧调节的行程空间,避免张紧过程中带体与周边防护结构、其他传动部件发生干涉。径向尺寸上,轮体外径的设计匹配对应传动比要求,轮槽的基准直径满足V带传动的最小轮径要求,避免带体在轮槽处出现过大的弯曲应力,加速带体的疲劳损坏。在设计建模过程中,需要重点关注轮槽的形位公差控制,所有轮槽的中心面需要与轮体中心孔的轴线保持垂直,同时各道轮槽之间的间距要保持均匀,否则运行过程中会出现单根带受力不均、带体偏磨的问题,严重时甚至会出现带体从轮槽中脱出的故障。轮毂部分的轴向长度略大于轮体腹板的厚度,

  两端伸出的部分可以提升与传动轴的接触面积,保证装配后轮体的轴向定位稳定,不会在运行过程中出现轴向窜动。这类多槽滑轮在实际应用中,通常搭配张紧轮结构使用,在长期运行带体出现松弛后,可以通过张紧轮调整带体的预紧力,保证传动系统始终处于稳定的工作状态。建模时需要注意轮槽的圆角处理,槽口位置需要加工出微小的倒角,避免装配时锋利的槽口割伤传动带的包覆层,轮毂两端的孔口位置同样需要加工倒角,方便装配时顺利穿入传动轴,也能避免孔口的毛刺划伤轴的配合表面。从结构强度校核的角度来看,这类轮体在正常工作转速下,离心应力处于安全区间,腹板的厚度足以承受传动过程中的扭矩载荷与带体的张紧拉力,不需要额外做加强筋结构,整体结构简洁,适合通过铸造后机加工的方式批量生产,生产工艺成熟,加工难度低,成本控制表现优异。在不同的应用场景中,这类滑轮可以根据实际传动功率需求调整轮槽数量、轮体外径以及中心孔的尺寸,适配不同功率等级的动力输出需求,不需要大幅改动整体结构形式,具备较强的通用适配性。
