螺口式双触点照明灯泡结构设计

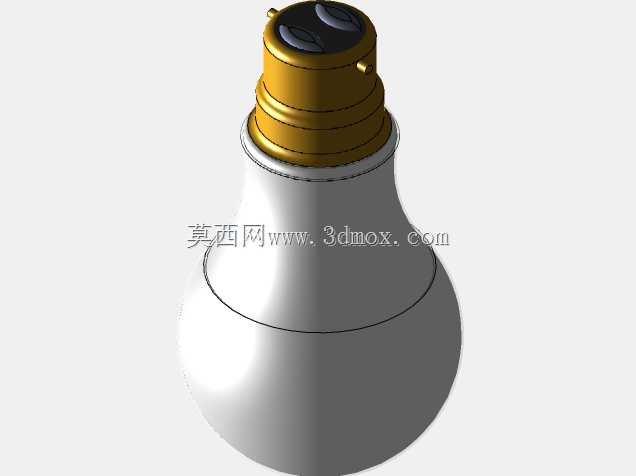

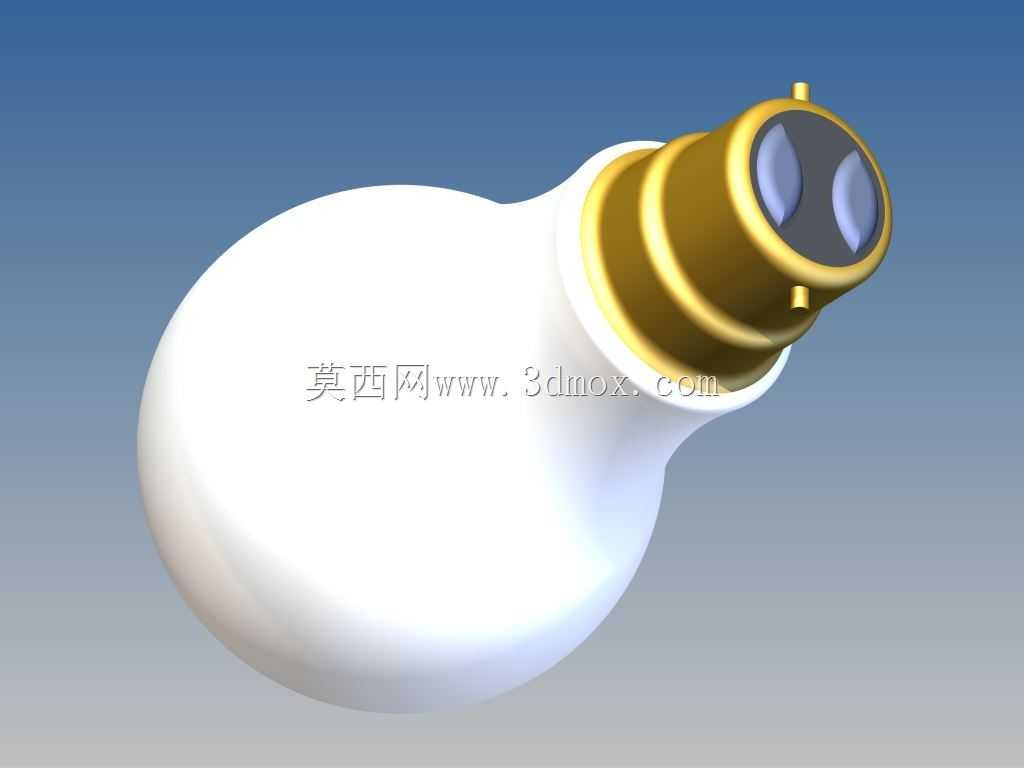

　　日常接触的螺口灯泡看似结构简单，实则每一处尺寸公差都直接影响装配适配性与通电可靠性，做这类电光源部件的三维建模时，首先要卡死的是灯头与通用灯座的配合边界。这款螺口灯头采用黄铜材质的滚花螺纹结构，螺纹公称直径严格匹配民用照明通用的E系列螺口规格，螺纹牙型角、螺距公差控制在IT7级以内，保证拧入标准灯座时既不会出现滑牙松脱，也不会因为过盈量太大导致装配卡滞，灯头尾部的两个椭圆形触点做了凸起0.3mm的设计，触点边缘做了R0.2的圆角过渡，避免安装时刮擦灯座内部的导电弹片，同时保证接触压力维持在0.8-1.2N的合理区间，减少接触电阻过大带来的发热隐患。

　　泡壳部分采用的是经典的A形梨形曲面，曲面母线从灯头衔接处的圆弧过渡段开始，以平滑的贝塞尔曲线延伸至泡壳顶部，整个曲面的壁厚控制在0.4-0.6mm之间，既保证玻璃吹制成型时的料流均匀性，也能避免壁厚差过大导致的应力集中，泡壳与灯头的衔接位置做了一圈向内收的收口结构，收口处的直径比灯头根部直径小1.2mm，配合耐高温的胶泥填充实现泡壳与金属灯头的牢固粘接，粘接面的轴向长度预留了8mm的配合量，足以承受日常更换灯泡时的拧转力矩，不会出现泡壳与灯头脱落的风险。

　　从实际应用场景来看，这类灯泡的三维模型可用于照明产品的装配干涉校验，比如在做台灯、工矿灯具、嵌入式筒灯的结构设计时，直接导入该模型就能验证灯腔内部的预留空间是否足够，泡壳与灯罩的安全间隙是否满足防烫要求，灯头长度是否会超出灯座的安装深度。建模过程中特意还原了灯头表面的三道环形滚筋，这几道滚筋并非装饰结构，而是在灯头与泡壳压装时起到轴向定位的作用，同时能增加胶泥与金属灯头的接触面积，提升粘接强度，滚筋的凸起高度控制在0.25mm，不会影响螺纹部分的装配通止规检测。

　　很多新手建模时容易忽略灯头内部的绝缘结构，这款模型里灯头的金属外壳与尾部触点之间预留了2mm厚的电木绝缘层安装空间，绝缘层的卡槽与金属灯头的内部凸台做了过盈配合设计，过盈量0.1mm，不需要额外打胶就能固定绝缘件，同时能保证金属外壳与带电触点之间的爬电距离达到3mm以上，满足民用电器的安全绝缘要求。泡壳内部的腔体容积是按照额定功率对应的灯丝支架安装空间预留的，从泡壳收口位置到顶部的内部净高度为52mm，足够容纳灯丝支架、导丝与填充气体的膨胀空间，避免点亮时内部压力过高带来的爆壳风险。

　　在做安装边界校验时需要注意，灯头的螺纹有效旋合长度为12mm，设计配套灯座时要保证螺纹的啮合长度不小于9mm，才能达到足够的连接强度，尾部触点的突出高度要和灯座内部弹片的压缩行程匹配，当灯泡完全拧入灯座时，弹片的压缩量要控制在0.2-0.4mm之间，既保证接触可靠，也不会因为压缩量过大导致弹片塑性变形失去弹性。泡壳的最大直径处距离灯头安装基准面的轴向距离为38mm，设计灯具反光罩时，要把这个尺寸作为光源中心的定位基准，保证灯丝位置刚好处于反光罩的焦点上，提升照明的聚光效果。

　　从结构设计的合理性角度看，这款灯泡的整体重心落在灯头的螺纹轴线上，拧入灯座后不会出现偏斜，泡壳的曲面过渡没有锐角，日常清洁擦拭时不会划伤手部，金属灯头的表面做了镀镍处理，建模时也还原了镀层对应的表面质感，镀层厚度0.02mm，不会影响螺纹的装配尺寸，同时能提升灯头的抗氧化能力，在潮湿环境下使用也不容易出现锈迹卡滞的问题。两个尾部触点分别连接火线与零线的导丝，触点之间的中心距为4.5mm，中间的绝缘筋高度为1mm，能有效避免两个触点之间因为积灰或者受潮导致的短路问题。
