传感器配套夹紧固定组件结构设计

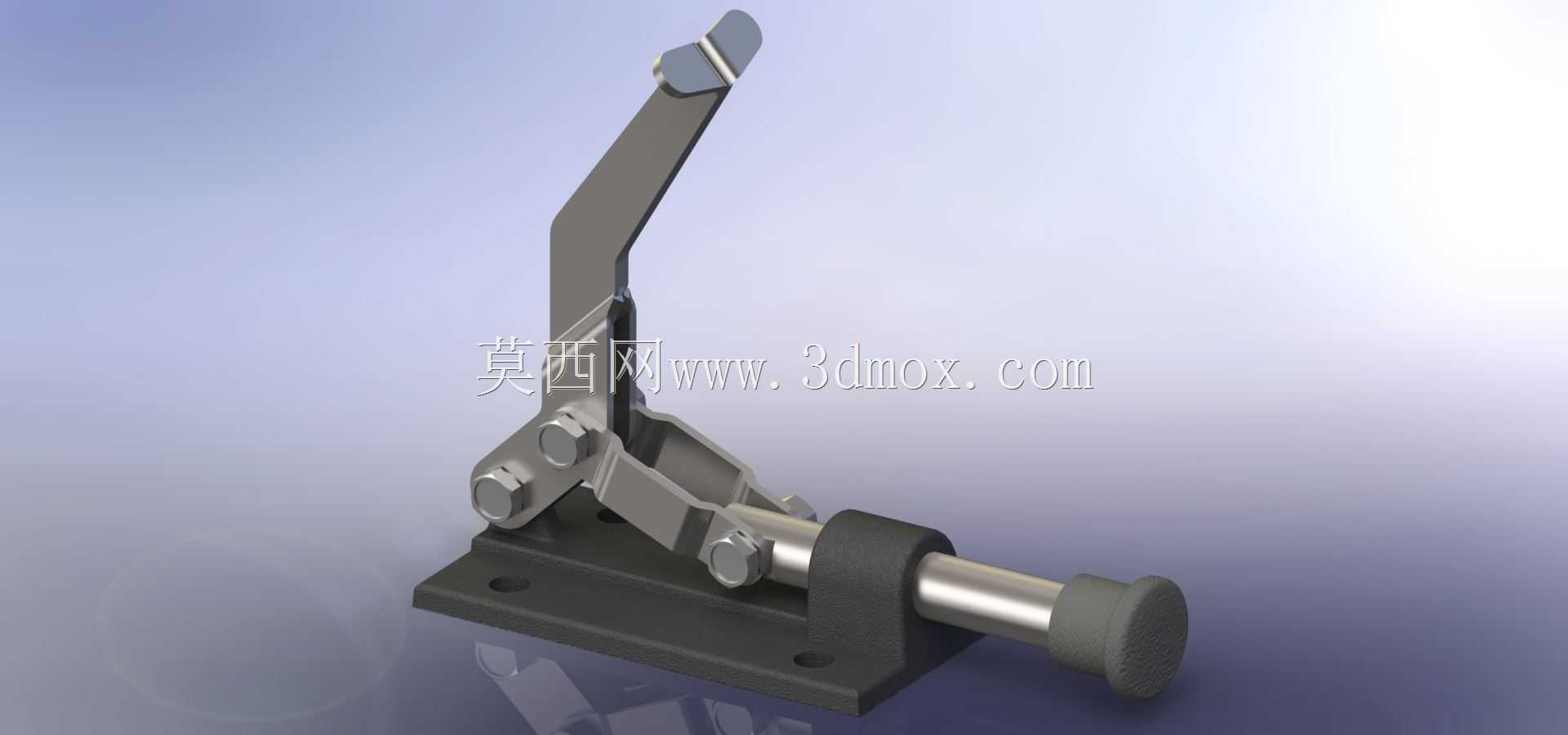

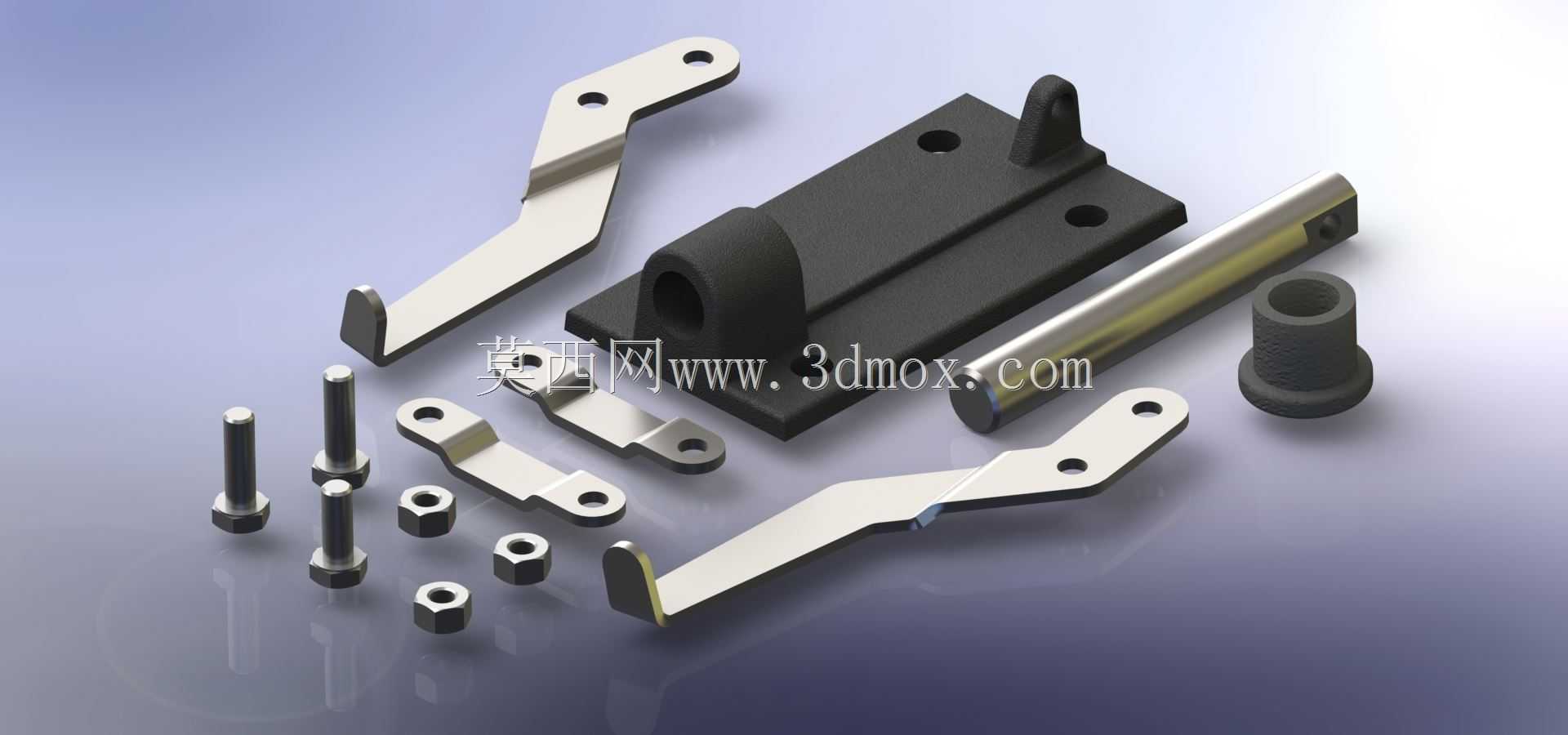

　　这套夹紧组件主要面向工业传感检测场景的安装固定需求，在自动化产线的工件到位检测、位置校验、位移反馈环节，这类夹紧结构是传感器可靠固定的核心载体，能避免设备运行过程中的振动、冲击导致传感器移位，保障检测信号的稳定性。整套组件包含安装基座、对称布置的夹紧摆臂、销轴、锁紧螺母、配套螺栓以及衬套零件，各零件的配合公差经过反复校核，适配主流圆柱类、方块类工业传感器的装夹需求。

　　从功能特性来看，基座采用带安装孔的平板式结构，四个沉头安装孔可直接通过内六角螺栓固定在设备机架、型材支架或者检测工位的安装面上，基座上的铰接座与摆臂通过销轴连接，摆臂的夹持端做了圆弧过渡处理，既可以贴合圆柱型传感器的外圆面，也能通过调整摆臂开合角度适配不同外形的检测元件，销轴端部配套的衬套采用耐磨材质，减少反复开合调整带来的磨损，延长组件的整体使用寿命。整套结构的锁紧依靠配套的螺栓螺母实现，拧紧后摆臂不会出现松脱，同时预留了一定的调整余量，方便现场安装时微调传感器的检测角度与伸出长度，不需要完全拆卸组件就能完成位置校准。

　　设计过程中优先考虑了现场安装的便捷性，所有外露的螺栓都采用标准外六角或者内六角规格，现场运维人员使用常规扳手就能完成拆装调整，不需要定制专用工具。摆臂的外形做了折弯加强处理，在保证夹持力的前提下尽可能减少零件厚度，降低整体重量，避免安装后对设备机架造成额外的负载。安装边界方面，基座的整体长宽尺寸控制在120mm*60mm范围内，安装孔的孔距符合工业铝型材的通用安装间距，不需要额外加工过渡连接板就能直接固定在欧标、国标铝型材上，摆臂完全张开时的最大开合距离为45mm，完全闭合时的最小夹持尺寸为8mm，覆盖了绝大多数常用工业传感器的外径尺寸范围，销轴的直径为8mm，与铰接孔的配合采用间隙配合，转动顺畅无卡滞，同时径向间隙控制在0.1mm以内，不会因为间隙过大导致夹持后传感器出现晃动。

　　在实际应用场景里，这类夹紧组件除了固定传感器之外，也可以用来固定小型气动管路、线缆接头、检测探针等小型工业元件，适用场景不局限于传感检测领域。零件的材质选择上，基座采用硬质铝合金做阳极氧化处理，兼顾强度与防锈能力，摆臂采用不锈钢材质冲压成型，抗腐蚀能力强，适合在潮湿、多粉尘的工业现场长期使用，紧固件全部采用标准不锈钢件，避免长期使用出现锈死无法拆卸的问题。整套结构没有复杂的异形曲面，所有零件都可以通过常规的机加工、冲压工艺完成生产，加工成本低，互换性强，单个零件损坏后可以快速替换，不需要整体更换整套组件，降低现场运维的备件成本。

　　设计时特意规避了容易积尘的死角结构，所有零件的边角都做了倒角处理，既避免安装时划伤操作人员，也方便日常清洁维护，不会在缝隙处堆积切削液、粉尘等杂物，影响组件的转动灵活性。衬套与销轴的配合面预留了润滑脂存储槽，长期使用时可以定期加注少量润滑脂，保持转动顺畅，减少磨损异响。从安装适配性来看，基座的底部做了平面度处理，安装后与安装面的贴合间隙不超过0.05mm，保证固定后整体结构的刚性，不会因为贴合面不平导致组件安装后出现应力变形，影响夹持精度。
