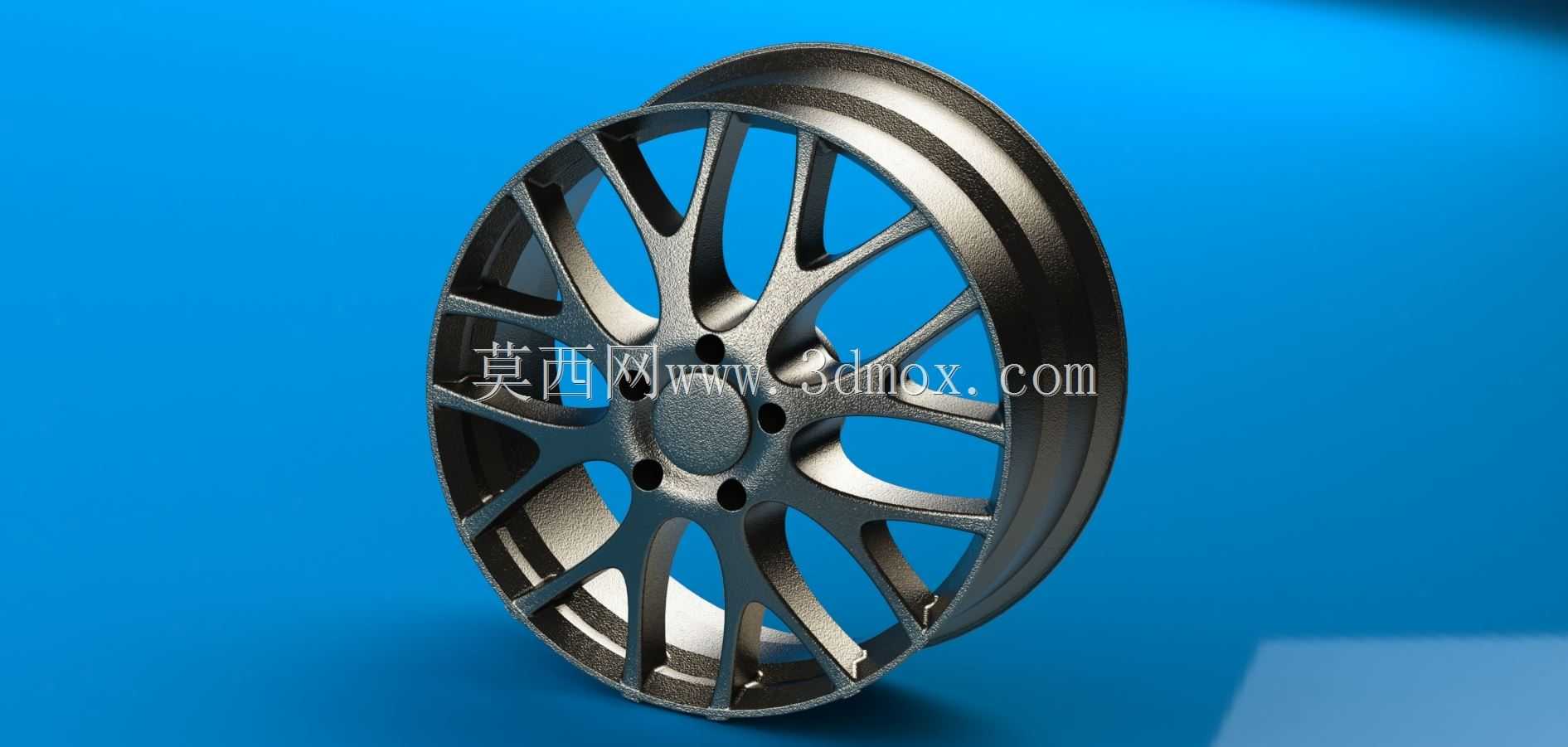

在乘用车底盘行走系统的部件设计中,轮辋作为连接轮胎与车轴的核心承载构件,其结构合理性直接决定整车行驶的安全性、操控稳定性与NVH表现。日常道路行驶场景下,轮辋需要同时承受垂直载荷、转向侧向力、制动扭矩以及路面颠簸带来的交变冲击,这就要求在建模阶段就充分考量各部位的受力分布,避免出现应力集中导致的疲劳开裂问题。这款多辐条轮辋采用主流的低压铸造铝合金工艺适配结构,整体为一体式设计,轮辐采用分叉式多辐布局,从中心安装座向外呈放射状延伸至轮缘位置,每根主辐条在靠近轮缘处分叉为两个支撑脚,既可以在同等材料用量下提升轮辋整体的径向刚度,减少高速行驶时的轮辋形变,又能通过辐条之间的镂空区域为制动系统留出足够的散热空间,

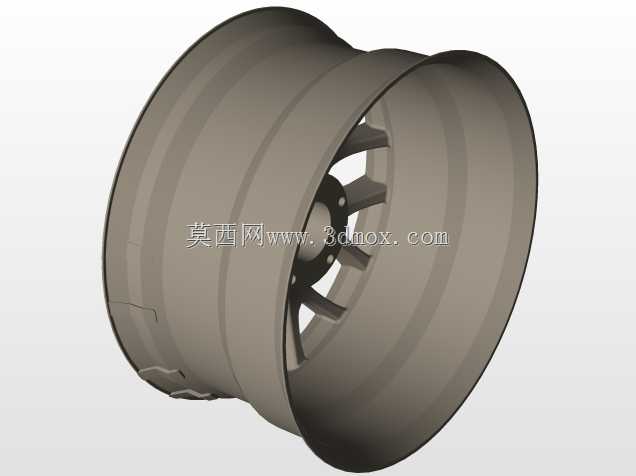

避免连续制动时热量堆积引发的制动效能衰减。从安装边界来看,中心定位孔采用乘用车常用的台阶式定位结构,与车轴轮毂头的配合公差控制在过渡配合区间,保证轮辋安装后的同轴度,降低高速行驶时的车轮抖动概率;周围均匀分布的五个螺栓孔,孔位分度圆直径适配主流A级家用乘用车的安装规格,螺栓孔周边做了局部加厚处理,分散螺栓紧固时的压应力,避免长期使用后孔位出现变形。轮辋的胎圈座位置采用标准的15度锥面设计,与轮胎胎圈的贴合面做了平滑过渡处理,没有尖锐棱角,防止充气或行驶过程中割伤轮胎胎圈,保证轮胎密封性能;轮缘部位做了加厚翻边结构,在车辆意外蹭到路沿时可以优先承受刮擦冲击,避免胎圈座变形导致的轮胎漏气问题。设计过程中,
辐条与轮辋本体的连接位置全部采用大圆角过渡,消除直角结构带来的应力集中点,通过调整辐条的截面厚度变化,在靠近中心安装座的位置适当增加壁厚,越靠近轮缘位置壁厚逐步收薄,匹配不同位置的受力大小,在保证结构强度满足国标冲击测试、弯曲疲劳测试、径向疲劳测试要求的前提下,尽可能降低轮辋的整体重量,减少簧下质量,提升悬架的响应速度,改善整车的操控质感。轮辋的中心盖安装位预留了标准的卡扣卡槽结构,可以适配同规格的不同样式中心装饰盖,满足整车外观的差异化搭配需求;气门嘴安装孔设置在相邻两根辐条之间的轮辋凹坑位置,避开辐条的遮挡,方便后期充气与胎压监测传感器的安装维护,孔位周边做了凸台加强结构,避免安装气门嘴时造成局部应力集中。
针对日常使用中容易出现的腐蚀问题,轮辋的整体外表面设计为均匀的曲面过渡,没有难以覆盖涂装的凹陷死角,方便后续表面处理时粉末涂层与面漆的均匀附着,提升轮辋的耐盐雾腐蚀能力,延长在雨雪、融雪剂等恶劣使用环境下的使用寿命。在建模阶段,所有曲面都做了连续性检查,保证加工模具时分型面的顺滑,减少后续铸造、机加工环节的工艺难度,机加工余量预留均匀,避免出现局部余量过大导致的加工变形问题。
