多层错位式木质红酒收纳摆放架结构

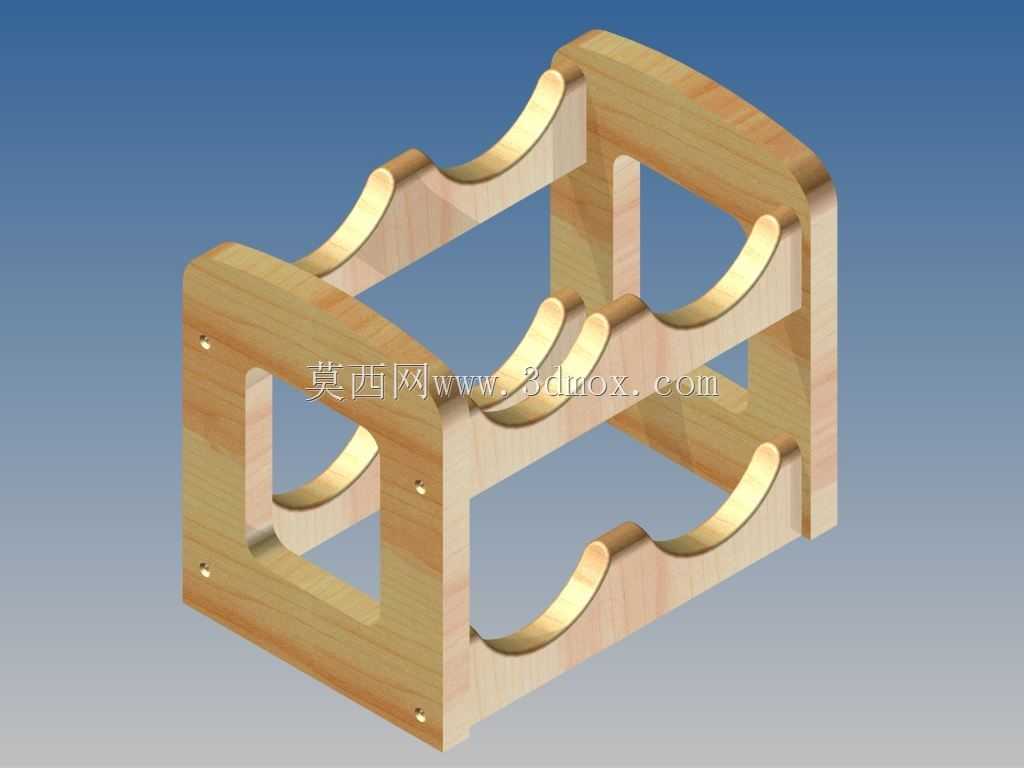

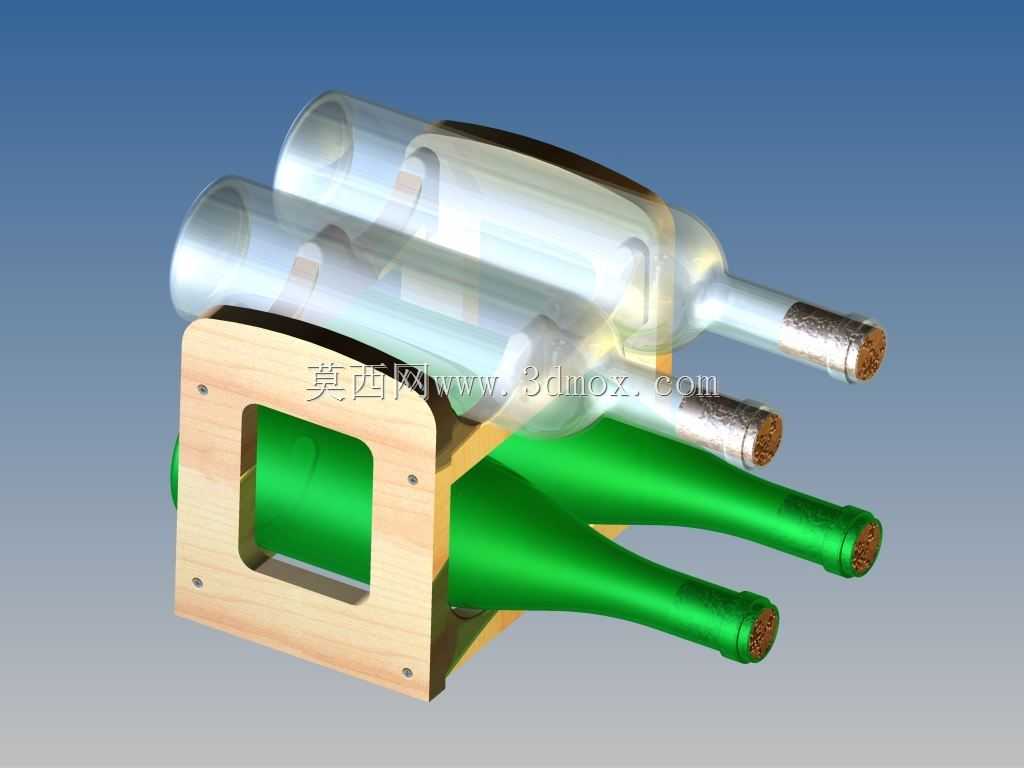

　　这款错位式酒瓶收纳结构，主要适配餐饮门店酒水展示区、家庭餐边柜、酒窖零散储酒位的摆放需求，区别于传统竖直排列的酒架，它采用分层错位的排布逻辑，能在有限的台面空间内同时容纳多瓶标准750ml规格的葡萄酒瓶，避免瓶身互相遮挡，不管是日常储酒还是陈列展示都能兼顾实用性与展示效果。从结构设计逻辑来看，整体框架采用两块对称的木质侧板作为核心承重构件，侧板上预留的层板安装孔位通过螺栓紧固连接，装配后整体框架无多余突出结构，放置在台面上时底部与接触面完全贴合，不会出现晃动侧倾的问题。层板部分做了适配瓶身弧度的弧形托槽，托槽的曲率完全匹配常规葡萄酒瓶的瓶身直径，酒瓶放置后瓶身会被托槽完全限位，不会出现滚动滑落的情况，

　　同时错位排布的层板让每一层的酒瓶瓶口都错开下层瓶身，取放时不会和相邻瓶身发生磕碰，哪怕是频繁更换陈列酒款，也能顺畅完成取放操作。从安装边界与尺寸适配角度来说，整体框架的宽度控制在350mm以内，深度不超过200mm，整体高度在220mm左右，对放置台面的空间要求极低，哪怕是宽度仅400mm的窄边餐边柜、吧台边角位都能稳定放置，不需要额外的固定件，直接平放即可使用。侧板上的安装孔位做了沉头处理，螺栓紧固后螺帽完全沉入板材表面，不会突出刮蹭瓶身或者台面，框架的边角位置都做了圆角倒钝处理，日常清洁或者取放酒瓶时不会划伤手部。在实际使用场景中，这款结构除了基础的储酒功能，还能兼顾酒水陈列的展示效果，

　　错位排布的设计让每一瓶酒的标签都能完整露出，餐饮门店做酒水陈列时不需要额外调整瓶身角度，就能让顾客清晰看到每款酒的标识；家庭使用时，不管是放置在餐厅餐边柜还是客厅酒柜，木质框架的质感能和多数家居装修风格适配，不会出现金属架的冷硬感。结构设计上没有采用复杂的连接构件，所有部件都可以通过平板切割加工完成，不需要复杂的成型工艺，加工时只需要按照图纸切割侧板与层板，打好对应的安装孔位，组装时只需要普通内六角螺栓就能完成整体装配，不需要专业的安装工具，普通用户也能快速完成组装。托槽的位置经过反复调整，确保每一层酒瓶放置后重心都落在框架的支撑范围内，哪怕是满负载放置六瓶酒，整体重心也不会超出框架底部的支撑面，不会出现前倾侧翻的问题，

　　层板的承重冗余按照单瓶1.5kg的重量做了三倍冗余设计，长期使用也不会出现层板弯曲变形的情况。和传统的网格酒架相比，这款错位结构的酒架没有多余的格挡结构，日常清洁时只需要擦拭层板表面即可，没有卫生死角，不会积存灰尘；和悬挂式酒架相比，它不需要在墙面或者柜体上打孔安装，不会破坏装修表面，挪动位置也非常方便，可以根据使用需求随时调整摆放位置。在结构建模过程中，所有的孔位公差都按照木质构件的加工特性做了适配，预留了0.2mm的装配间隙，避免木材因为温湿度变化出现轻微胀缩时无法装配的问题，侧板与层板的连接位置做了定位止口，组装时不需要额外测量定位，直接卡入止口后拧入螺栓就能保证整体框架的方正度，不会出现组装后框架歪斜的问题。
