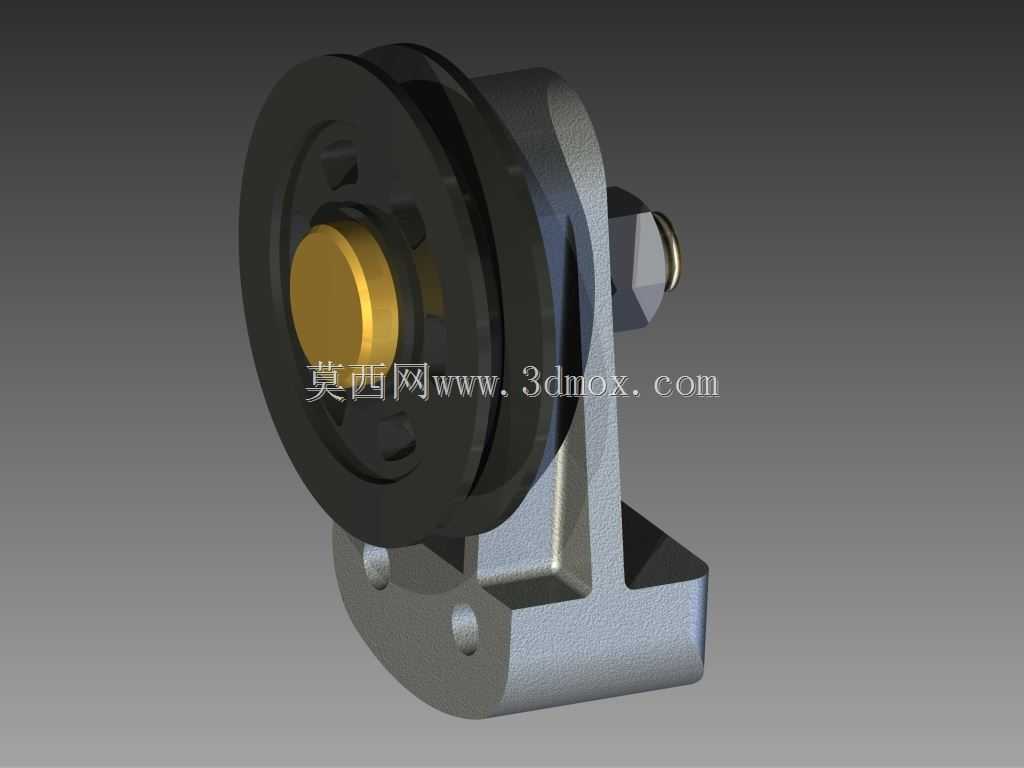

带L型安装支架的单槽导向滑轮结构

　　这款带一体式安装支架的单槽滑轮，核心应用场景覆盖轻载传动回路的绳索导向、张紧环节，常见于小型自动化输送线的线缆排布、检测设备的传感拉线导向、小型起重辅助机构的变向支撑，也可适配轻工设备里的同步带张紧辅助结构，区别于大吨位起重滑轮的重载设计，它的结构更偏向紧凑安装空间下的精准导向需求。从功能特性来看，滑轮轮体采用单凹槽设计，槽型弧度适配直径3-8mm的尼龙绳、钢丝绳或者涂塑拉线，轮体与中心轴之间设置了减摩衬套，转动过程中径向跳动量控制在0.1mm以内，能避免绳索在导向过程中出现跳槽、偏磨的问题；中心轴端采用防松螺母加止动垫片的锁紧结构，长期往复转动下不会出现轴窜动，支架与轮体的连接位置预留了0.5mm的轴向间隙，

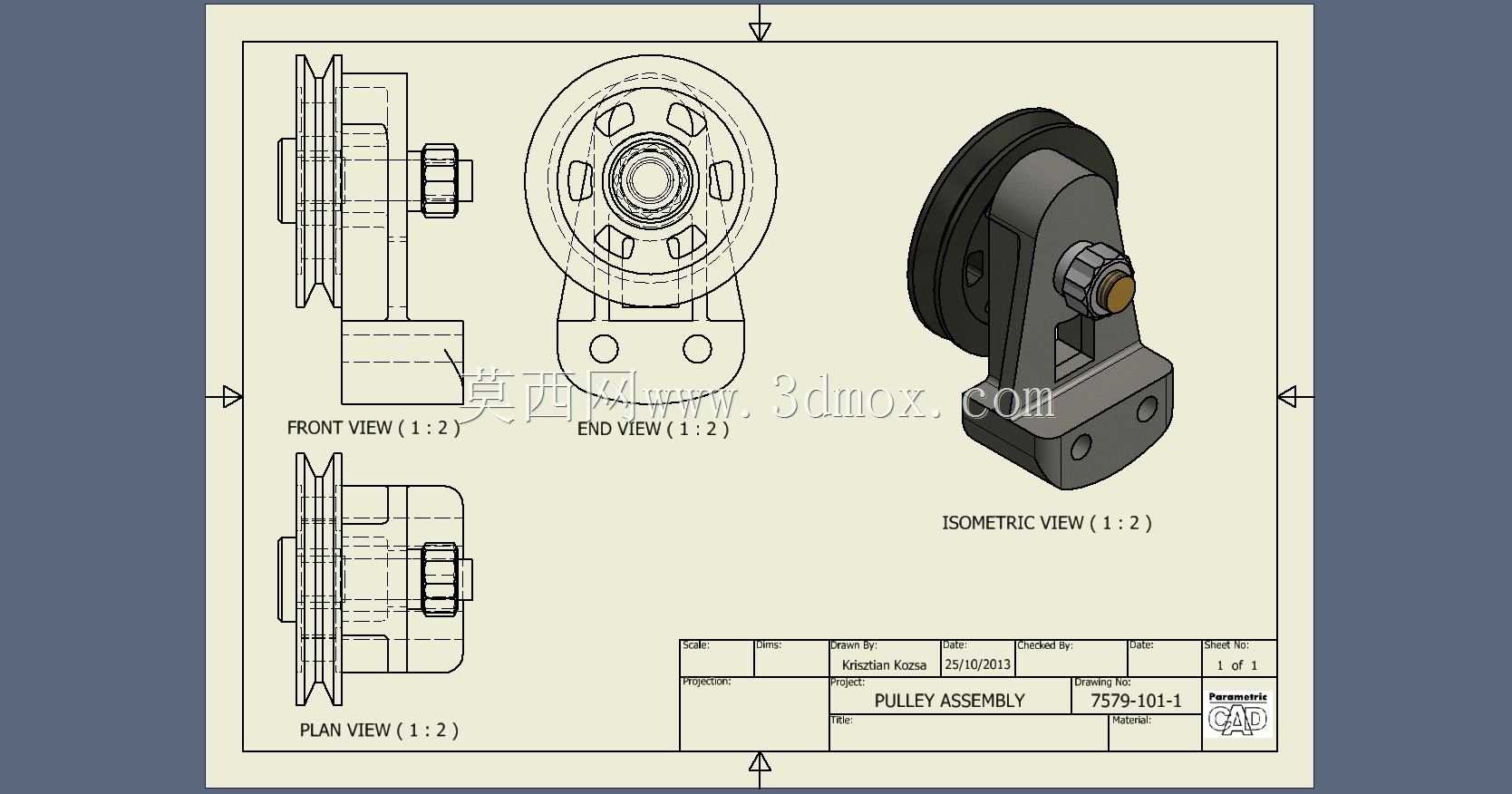

　　既不会让轮体转动时出现卡滞，也能限制轮体的轴向窜动幅度，保证绳索始终处于槽体中心位置。设计思路上优先考虑了安装的便捷性与结构刚性，L型的安装支架采用一体铸造成型后做铣削加工，底座上设置两个对称的安装通孔，孔位间距适配常规的型材安装槽距，不需要额外做转接板就可以直接固定在铝型材机架或者钢板安装面上；支架的立板部分做了三角形的加强筋结构，在承受绳索侧向拉力的时候，立板的形变量能控制在0.05mm以内，不会因为长期受拉出现支架歪斜导致轮体偏磨的问题。从安装边界尺寸来看，支架底座的总长度为65mm，宽度为40mm，两个安装孔的中心距为45mm，适配M6的安装螺栓；轮体的外径为50mm，槽底直径为38mm，

　　整体结构组装完成后的总高度为72mm，安装时需要预留的径向操作空间不小于80mm，轴向空间不小于30mm，就能满足整个滑轮的转动与绳索穿装需求。实际选型使用时需要注意，这款滑轮的额定承载拉力为200N，不适合大载荷的起重场景，更适合轻载的导向、张紧工况；轮体的衬套采用自润滑铜基材质，日常使用不需要额外加注润滑脂，维护成本极低，在室内常温工况下的使用寿命能达到10000小时以上；如果应用在有粉尘的工况下，可以在轮体两侧加装防尘挡片，避免粉尘进入衬套间隙加速磨损。结构设计上还做了防错处理，中心轴的轴肩与支架立板的安装孔采用过盈配合，组装时轴只能从一侧穿入，不会出现组装方向错误导致螺母端与轮体干涉的问题；轮体的槽面做了圆弧抛光处理，

　　表面粗糙度达到Ra1.6，不会对绳索表面造成磨损，能延长配套绳索的使用寿命。在很多检测设备的拉线传感器配套结构里，这类滑轮是常用的导向配件，因为拉线传感器的拉线伸出后如果存在偏角，会直接影响检测精度，这款滑轮的低跳动设计能保证拉线的走向始终与传感器出线口同轴，将拉线的偏角控制在0.5度以内，有效提升检测数据的稳定性；在小型输送设备的线缆排布场景中，它可以作为线缆的滑动支撑，避免线缆在设备往复运动过程中与机架棱角摩擦造成线缆外皮破损，提升设备布线的规整度与安全性。
