三爪式轴承拆卸拉拔工具结构设计

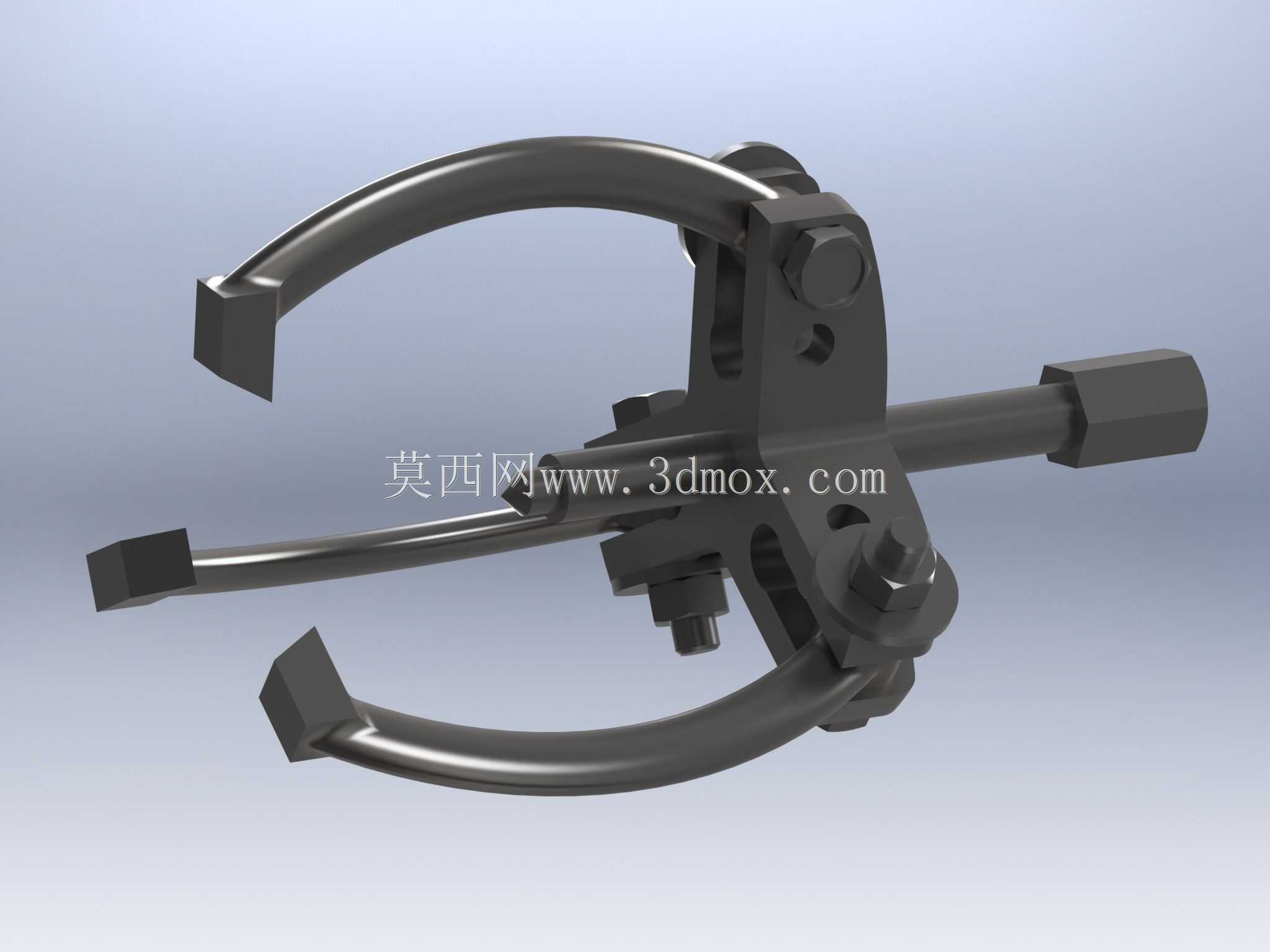

　　在设备运维、机械装配的现场场景里，过盈配合轴承的拆卸一直是考验工装适配性的环节，这款三爪结构的轴承拉拔器，正是针对小到中型深沟球轴承、圆锥滚子轴承的内圈外圈拆卸需求设计的手动工装，区别于市面上一体式铸造的拉马，这套分体组合式的结构能适配更多安装边界受限的工况。

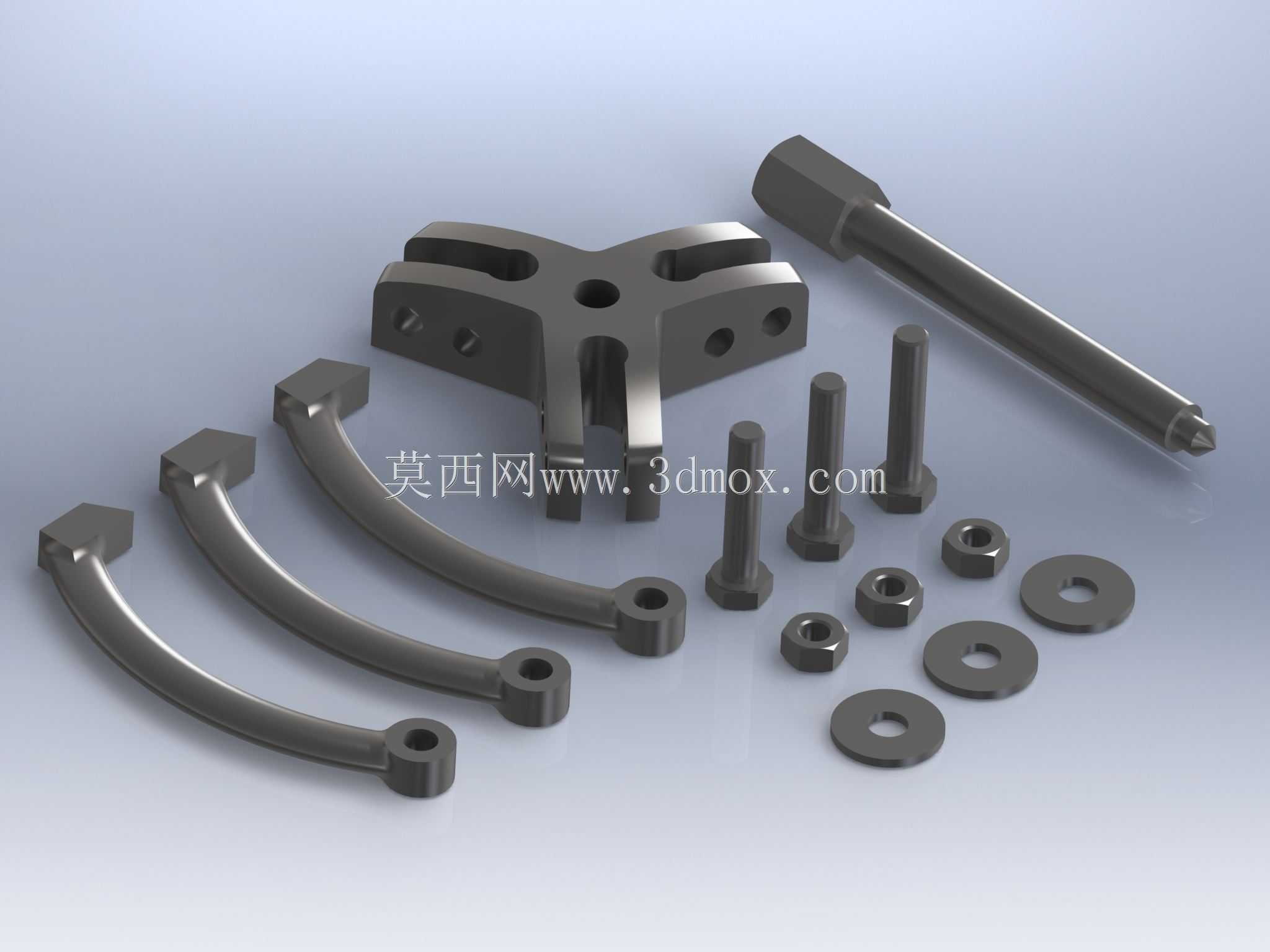

　　从实际使用场景来看，很多电机端盖、减速机输入轴、水泵轴连轴承的安装位置，周边往往有轴肩、端盖凸台遮挡，普通两爪拉马容易打滑，一体式三爪拉马的爪臂弧度固定，遇到轴承外圈距离安装面间隙不足5mm的情况就无法卡入，这套拉拔器的三根弧形爪臂做了等弧度差异化设计？不对，仔细看结构，三根爪臂的弯曲半径一致，但是端部的卡钩厚度做了薄边处理，最薄处仅3mm，能卡入轴承外圈与安装座之间的窄缝隙，爪臂上的通孔是用来和中心的十字连接架做螺栓固定的，连接架上开了多组等距安装孔，能根据被拆轴承的外径调整爪臂的固定位置，适配的轴承外径范围覆盖20mm到120mm，基本覆盖了常规小型传动设备的轴承尺寸。

　　中心的施压螺杆采用了六角头设计，既可以用活动扳手拧动，也能配合套筒使用，螺杆的端部做了球面钝化处理，顶在轴端中心孔的时候不会刮伤轴端的定位中心孔，也避免了硬接触导致的螺杆偏斜，很多廉价拉马的螺杆端部是平的，顶在轴端的时候容易滑偏，轻则把轴端顶出凹坑，重则爪臂受力不均崩飞，这套结构里螺杆和中心架的配合螺纹采用了梯形螺纹，相比普通三角螺纹，梯形螺纹的牙型强度更高，能承受更大的轴向顶出力，手动施加扭矩的时候不容易滑牙，整套工装的额定顶出力能达到5吨，足够应对常规过盈量0.02mm以内的轴承拆卸作业。

　　配套的螺栓、平垫、螺母都是标准8.8级紧固件，不需要定制替换件，现场如果有螺栓丢失，直接用同规格的标准外六角螺栓就能替换，这点对于现场运维来说非常实用，不用专门储备特殊配件。设计的时候特意把爪臂的受力截面做了变厚度处理，靠近卡钩的位置厚度稍薄，方便伸入缝隙，靠近连接架的位置厚度逐渐增加，抵消弯矩带来的应力集中，避免长期受力后爪臂出现弯曲变形，很多拉马损坏都是因为爪臂根部应力集中断裂，这套结构在爪臂和连接架的固定位置做了沉台设计，螺栓拧紧后爪臂的贴合面完全贴紧连接架，不会出现悬臂受力的情况，把爪臂的受力状态从悬臂梁变成了简支梁，大幅提升了结构强度。

　　从安装边界来看，整套拉拔器组装后，中心螺杆的最大伸出长度是150mm，也就是被拆轴承距离轴端的最大距离不能超过120mm，预留30mm的螺杆旋入长度保证啮合强度，爪臂卡入轴承外圈后，整套工装的最大外圆直径比被拆轴承外径大40mm，也就是说轴承周边的安装空间只要预留出20mm的径向间隙，就能顺利放入这套拉拔器，相比一体式拉马需要更大的周边操作空间，这套分体组装的结构甚至可以先把爪臂卡到轴承上，再安装中心架和螺杆，适合操作空间狭小的设备内部轴承拆卸，比如小型齿轮箱内部的轴承、伺服电机后端盖内的轴承，不需要完全拆解周边的零部件就能完成轴承拆卸，能大幅缩短设备维修的停机时间。

　　另外这套结构的所有零部件都做了发黑防锈处理，适合车间、户外运维等复杂环境存放，不会因为潮湿环境生锈导致螺纹卡滞，平时不用的时候可以拆解收纳到工具盒里，比一体式拉马占用的存放空间小很多，外出抢修携带也更方便。实际使用的时候需要注意，顶压前要确认三个爪臂的卡钩完全卡牢轴承的内圈或者外圈，保持螺杆与轴的同轴度，拧动螺杆的时候要均匀施力，不要用加长杆过度施加扭矩，避免超过结构的额定载荷，只要按照规范操作，这套工装能应对绝大多数常规传动部件的轴承拆卸需求，甚至可以用来拆卸过盈配合的皮带轮、联轴器等轴装零件，适用场景比单一的轴承拉马更广泛。
