英标四位扩展电源分接插座结构设计

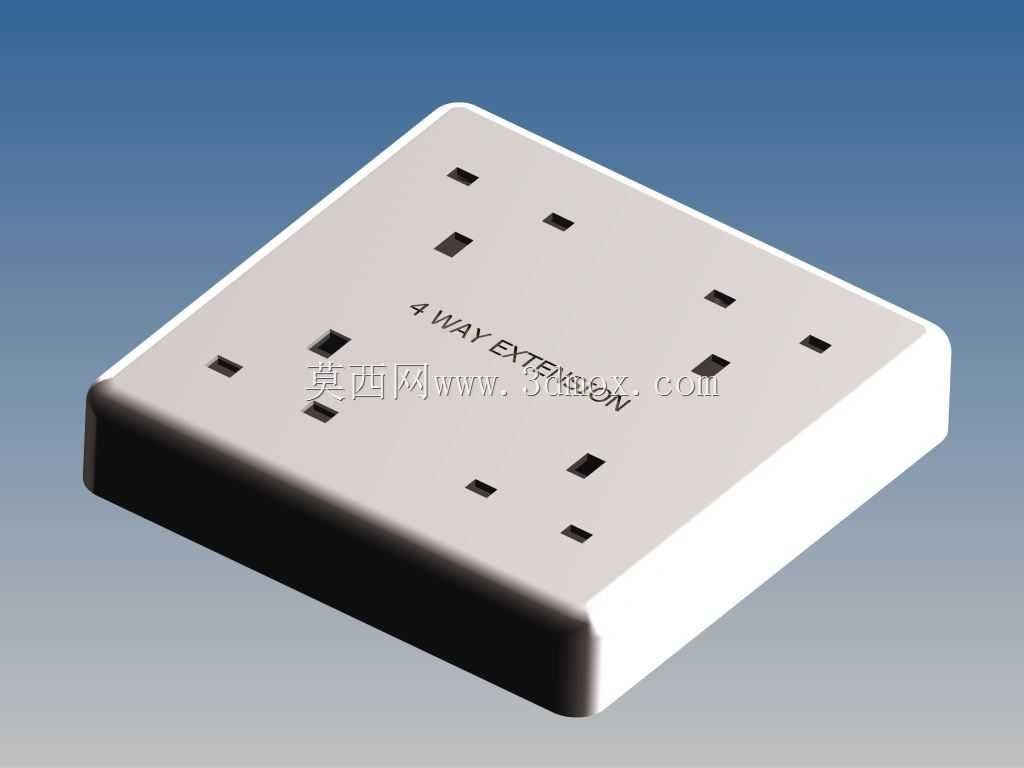

　　在民用供电末端接驳、临时工位配电、小型测试台架供电拓展这类场景里，单墙面插座的接口数量往往无法满足多设备同时取电的需求，这类四位分接扩展件就是针对这类痛点设计的直插式接驳部件，不需要额外布设明线，直接插接在现有墙面英标插座上，就能将单路供电接口拓展为四个独立的英标取电位，适配符合BS1363标准的英式插头使用。从结构设计逻辑来看，这款分接件采用方正薄型壳体布局，整体外轮廓做了大圆角过渡处理，没有尖锐的棱角凸起，既可以避免安装插拔过程中磕碰划伤，也能在多设备插头插接时减少边角处的空间干涉。壳体正面的四个插座孔位采用对称式排布，每个孔位的零火地三孔位置严格遵循英标插座的孔位间距标准，相邻两个插座位的中心距预留了足够的插头插拔操作空间，

　　即便四个接口同时插入较大尺寸的电源适配器，也不会出现相邻插头互相挤压、无法完全插合的问题。壳体采用上下扣合的装配结构，侧边没有外露的装配螺丝，接缝处做了错位止口设计，既可以提升壳体的装配贴合度，避免日常使用中缝隙进灰、意外泼溅的液体渗入内部导电结构，也能简化装配工序，提升批量生产的装配效率。内部的导电连接结构采用表驱动的参数化设计思路，所有铜件的折弯角度、搭接位置、接触弹片的压缩量都通过参数表关联驱动，调整额定电流参数或者适配不同规格铜带时，只需要修改对应参数就能完成整体结构的更新，不需要逐个特征重新绘制，能大幅缩短同系列不同规格产品的设计迭代周期。从安装边界来看，这款分接件背部的插脚位置完全匹配标准英标墙面插座的安装孔位，

　　插合后壳体背面与墙面的贴合间隙控制在1mm以内，不会因为长期受插头重力牵拉出现松脱、接触不良的问题；整体壳体厚度控制在合理范围内，插装后不会突出墙面过多，即便安装在家具后方、设备夹缝这类狭窄空间里，也不会因为空间不足导致无法完全插合。壳体正面印刷的标识清晰标注了产品的扩展属性，每个插座孔位的旁侧都预留了标识印刷区域，可以根据实际使用需求标注回路编号、允许接入功率等提示信息，方便多设备接驳时区分供电回路，避免误插过载。在实际使用场景中，这类分接件既可以用在办公工位的桌面供电拓展，满足电脑、显示器、台灯、手机充电器等多设备同时取电的需求，也可以用在小型实验室测试台、临时展会展位的配电拓展，不需要额外布设插排延长线，

　　减少桌面或者地面的明线裸露，降低线缆牵绊带来的安全隐患。设计过程中针对插拔寿命做了结构优化，每个孔位的接地弹片、零火接触弹片都做了圆弧导向结构，插头插入时可以顺着导向面顺滑滑入接触位，避免硬插导致弹片变形，弹片的材料厚度和折弯回弹量经过反复校核，经过上千次插拔后依然能保持足够的接触压力，不会出现接触电阻过大、发热异常的问题。壳体材料选用阻燃级工程塑料，满足电器附件的阻燃等级要求，即便内部出现异常发热，壳体也不会出现明火蔓延的情况，提升日常使用的安全性。整体结构没有多余的复杂特征，所有加强筋、卡扣位置都布置在壳体内部非外观面，外表面简洁平整，日常清洁时只需要擦拭表面即可，没有容易积灰的凹槽死角。
