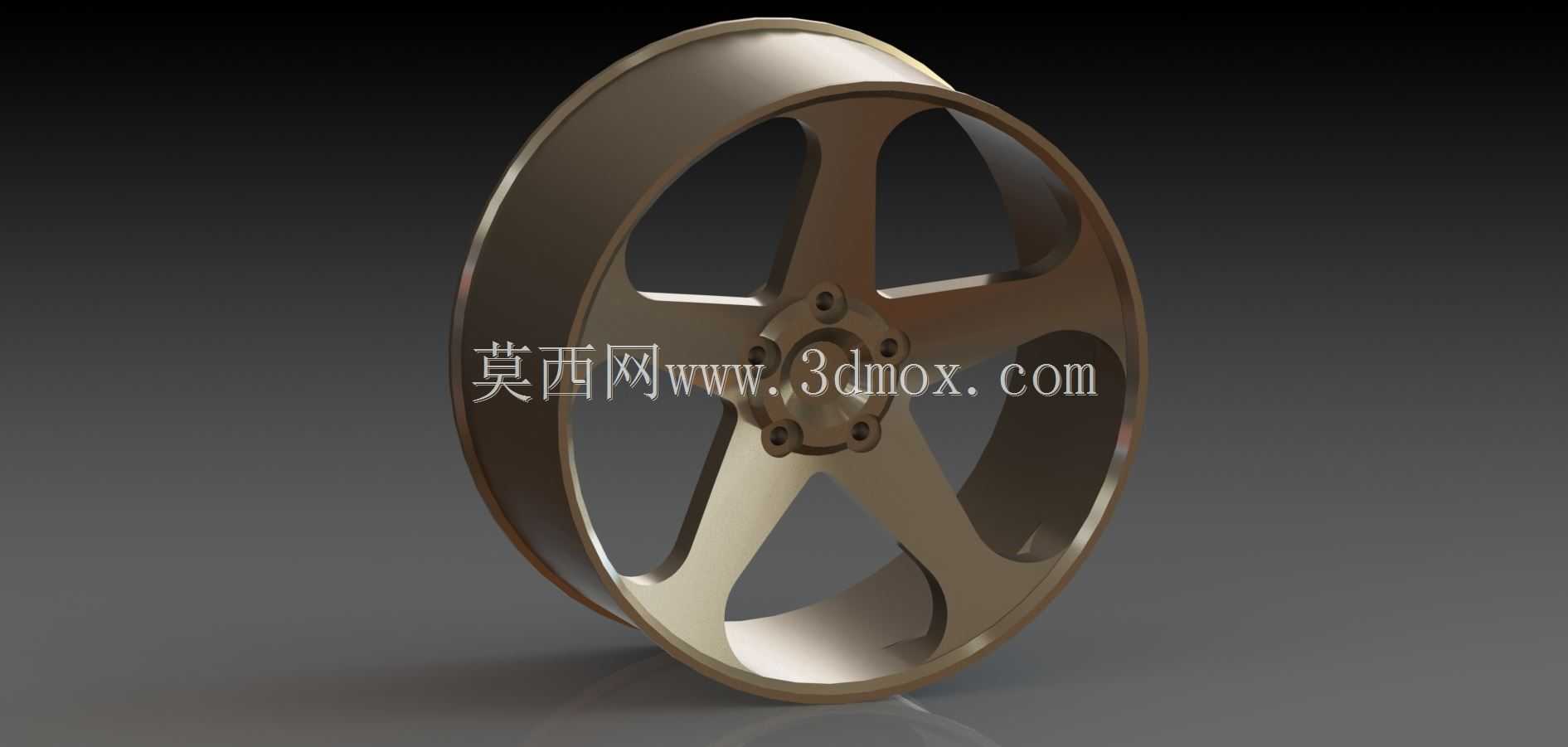

五辐式轻量化汽车轮毂结构三维设计

　　该轮毂结构主要面向民用乘用车行走系统配套使用，是车辆承载与行驶功能的核心旋转承载部件，日常应用覆盖城市通勤、城际高速行驶等常规乘用车使用场景，承担着传递车身载荷、缓冲路面冲击、配合轮胎完成抓地行驶的核心作用，其结构设计合理性直接关联车辆行驶的操控稳定性、乘坐舒适性与行驶安全冗余。从结构功能层面拆解，该轮毂采用五辐式对称布局设计，轮辐采用等宽渐变式厚壁结构，从中心安装盘位置向外侧轮辋方向平滑过渡，既保证了辐条自身的抗弯抗扭截面模量，又通过辐条间的大尺寸镂空区域实现了簧下质量的有效降低——簧下质量的缩减对于乘用车操控灵敏度提升、悬挂系统响应速度优化有直接增益，每降低1kg簧下质量带来的操控提升等效于降低5-10kg簧上质量的优化效果，

　　这也是乘用轮毂普遍采用辐条镂空设计的核心工程逻辑。中心安装区域采用一体式凸台结构，均匀分布5个螺栓安装孔，孔位周边做了局部加厚处理，用于匹配车辆轮毂轴承单元的安装定位面，安装面的平面度、螺栓孔的位置度公差在建模阶段已按照乘用车轮毂通用技术条件做了基准约束，可保证安装后与车轴法兰的贴合度，避免高速行驶时出现轮毂抖动、螺栓受力不均断裂的风险。轮辋部分采用深槽式等宽结构，轮缘位置做了圆弧过渡卷边设计，可匹配常规真空子午线轮胎的安装需求，轮辋内部的胎圈座位置预留了标准的倾斜角度与密封贴合面，能够保证轮胎充气后与轮辋的密封可靠性，避免慢漏气问题。设计过程中优先考虑了铸造工艺的成型可行性，所有结构转角位置均设置了不小于R3的铸造圆角，

　　避免压铸或重力铸造过程中出现应力集中、冷隔、充型不满等工艺缺陷，辐条与轮辋、辐条与中心安装盘的连接位置均做了大圆弧过渡，既提升了结构的疲劳强度，也减少了铸造过程中的热节集中问题，降低后续成品出现缩孔缩松的概率。从安装边界来看，该轮毂的中心孔直径、螺栓孔分布圆直径、轮辋宽度、偏距等核心安装参数均参照主流A级乘用车的轮毂安装规范设定，可直接适配多数前置前驱家用车型的前轮轴头安装需求，轮辐背面预留了刹车卡钳的避让空间，可兼容直径不超过300mm的通风刹车盘与对应单活塞浮动卡钳的安装，不会出现转向时轮辐与卡钳剐蹭的问题。外形层面，轮辐表面采用了微弧面造型设计，没有尖锐的棱角结构，既降低了行驶过程中的风阻系数，也便于后续做表面喷涂、

　　抛光或者电镀等表面处理，轮辋外侧的平衡块安装位置预留了标准的卡槽结构，可适配卡勾式平衡块的安装，满足轮胎动平衡调整的工艺需求。结构受力层面，五辐对称布局的设计可保证车轮在承受垂直冲击、侧向转弯力、驱动扭矩时的受力均匀性，每个辐条承受的载荷差值控制在5%以内，相比奇数非对称辐条布局，五辐结构在高速旋转时的动平衡更容易校准，旋转过程的离心力分布更均匀，高速行驶时的径向跳动量更容易控制在国标要求的0.3mm以内。建模过程中对轮毂的壁厚做了梯度设计，中心安装盘位置壁厚最大，向辐条中段逐步减薄，到轮辋位置保持均匀壁厚，在保证整体结构强度满足15度冲击试验、径向疲劳试验、弯曲疲劳试验等国标测试要求的前提下，尽可能去除非承载区域的冗余材料，实现结构轻量化与结构强度的平衡，避免过度减重导致的轮毂抗冲击能力下降，也避免壁厚过大带来的成本上升与簧下质量增加问题。
