适用于3D打印的传感器配套封装壳体结构

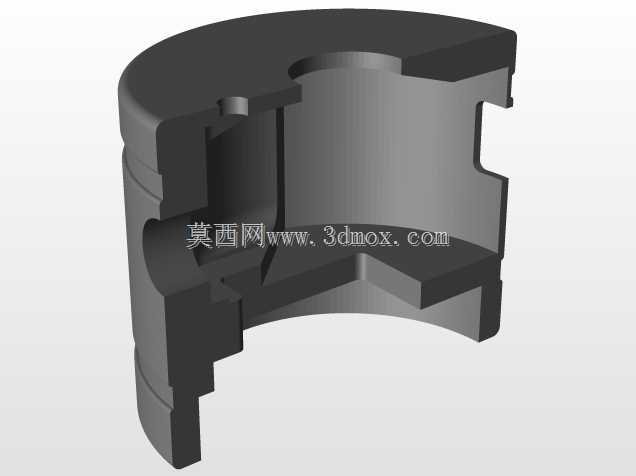

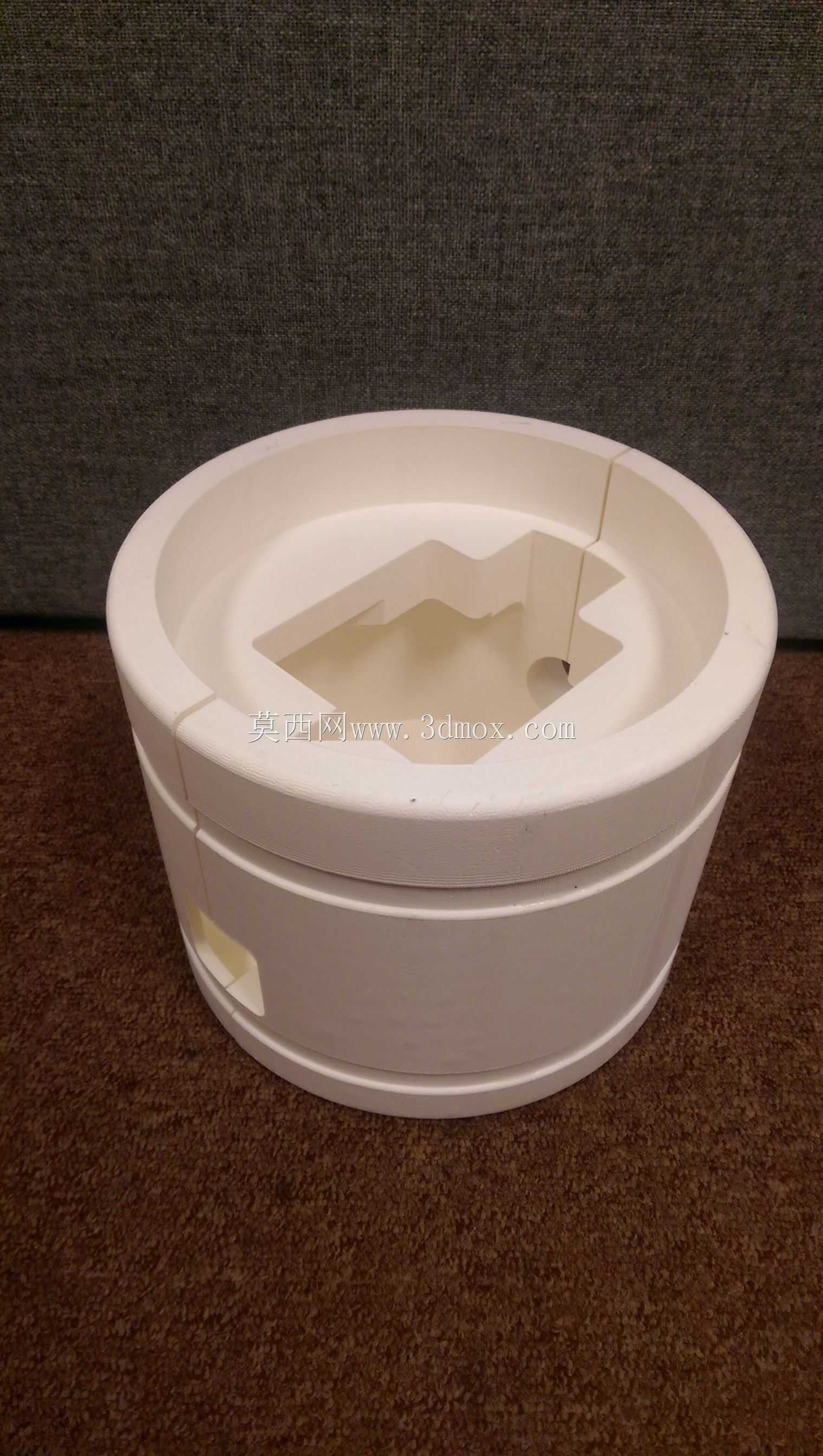

　　在工业传感检测场景里，这类带阶梯内腔的筒状封装件，核心作用是为内置的传感核心元件提供可靠的物理防护与安装基准，常见于车载传感单元、工业设备状态监测模块的配套外壳，需要兼顾内部元件的固定限位、外部接口的装配适配，同时满足3D打印工艺的成型可行性。从结构剖面能看到，壳体整体采用同轴阶梯孔设计，外层为等厚筒壁结构，靠近上端的位置预留了小直径定位孔，用于穿装固定销或者信号引线的密封接头，避免内部元件受外部粉尘、水汽侵蚀；内腔做了多层台阶限位，不同直径的台阶面分别对应传感电路板、感应磁芯、接线端子的安装位，装配时不需要额外设计定位工装，元件顺着台阶推入即可卡装到位，能减少装配环节的调整工时。外侧壁上的对称缺口是为了适配安装位的卡扣结构，

　　安装时对准设备上的卡舌推入，缺口卡入卡舌后就能限制壳体的周向转动与轴向窜动，不需要额外打螺丝固定，适合快拆快装的检修场景。设计时特意将所有内壁转角做了圆角过渡，一方面是避免3D打印过程中出现应力集中导致层间开裂，另一方面也能减少打印时的支撑用量，内腔的悬空台阶角度控制在自支撑角度范围内，打印完成后不需要复杂的后处理去支撑，能直接投入装配使用。壳体的轴向尺寸与径向尺寸严格匹配对应传感模块的安装边界，外径适配安装位的沉孔尺寸，轴向长度刚好让上端面与安装面齐平，不会突出设备表面造成磕碰，也不会凹陷过深导致信号传输受阻。下端的环形凸台是密封配合面，装配时套上密封圈后压入安装座，凸台的端面粗糙度通过3D打印的层厚参数控制，

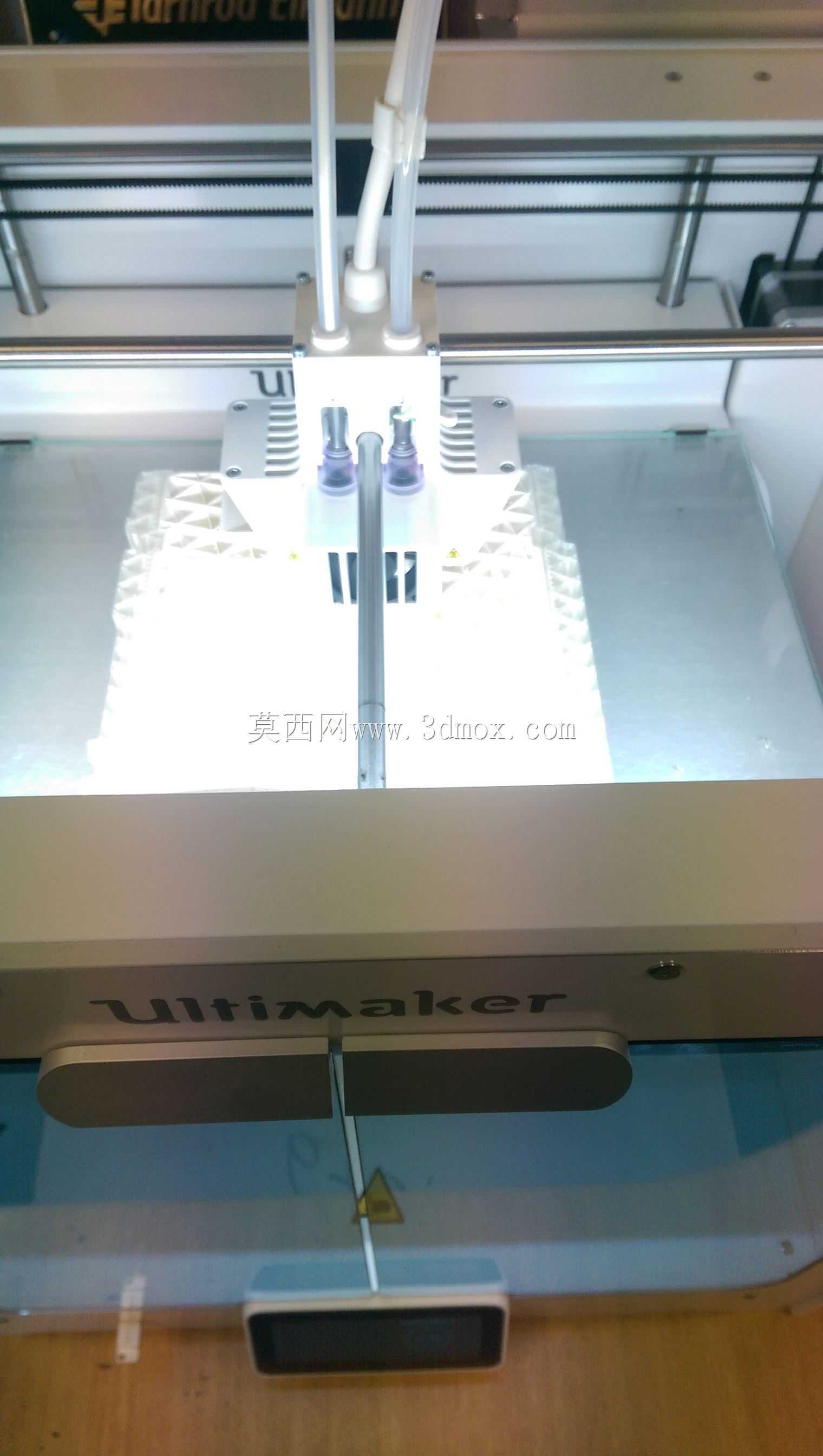

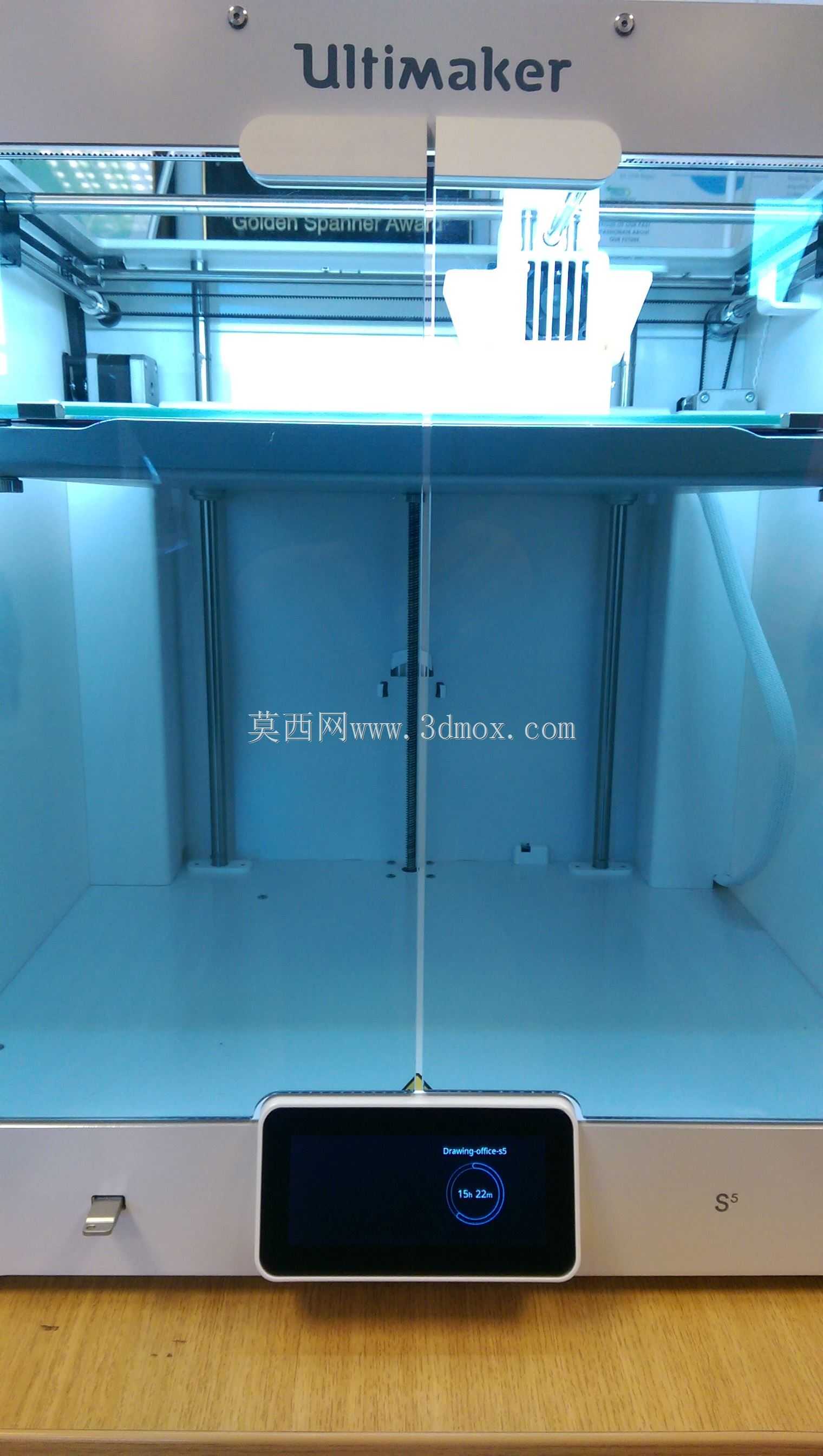

　　不需要二次机加工就能满足IP65级的密封要求。这类壳体采用熔融沉积成型工艺打印时，壁厚设置在2.5mm到3mm之间，既能保证足够的结构强度，承受日常装配的挤压力与设备运行时的振动冲击，也不会因为壁厚过大导致打印时间过长、材料浪费。内腔的台阶高度差根据内置元件的厚度逐一匹配，每个元件装入后都有对应的轴向压紧量，避免设备振动时元件在内腔里晃动导致信号偏移。侧壁上的引线孔位置特意做了加厚处理，避免穿装引线或者拧动密封接头时孔位开裂，孔的直径适配常规的航空插头引线尺寸，不需要二次扩孔。在车载传感应用场景下，这类壳体还需要耐受-40℃到120℃的工作温度区间，设计时的壁厚均匀性控制能减少温度变化带来的形变差，

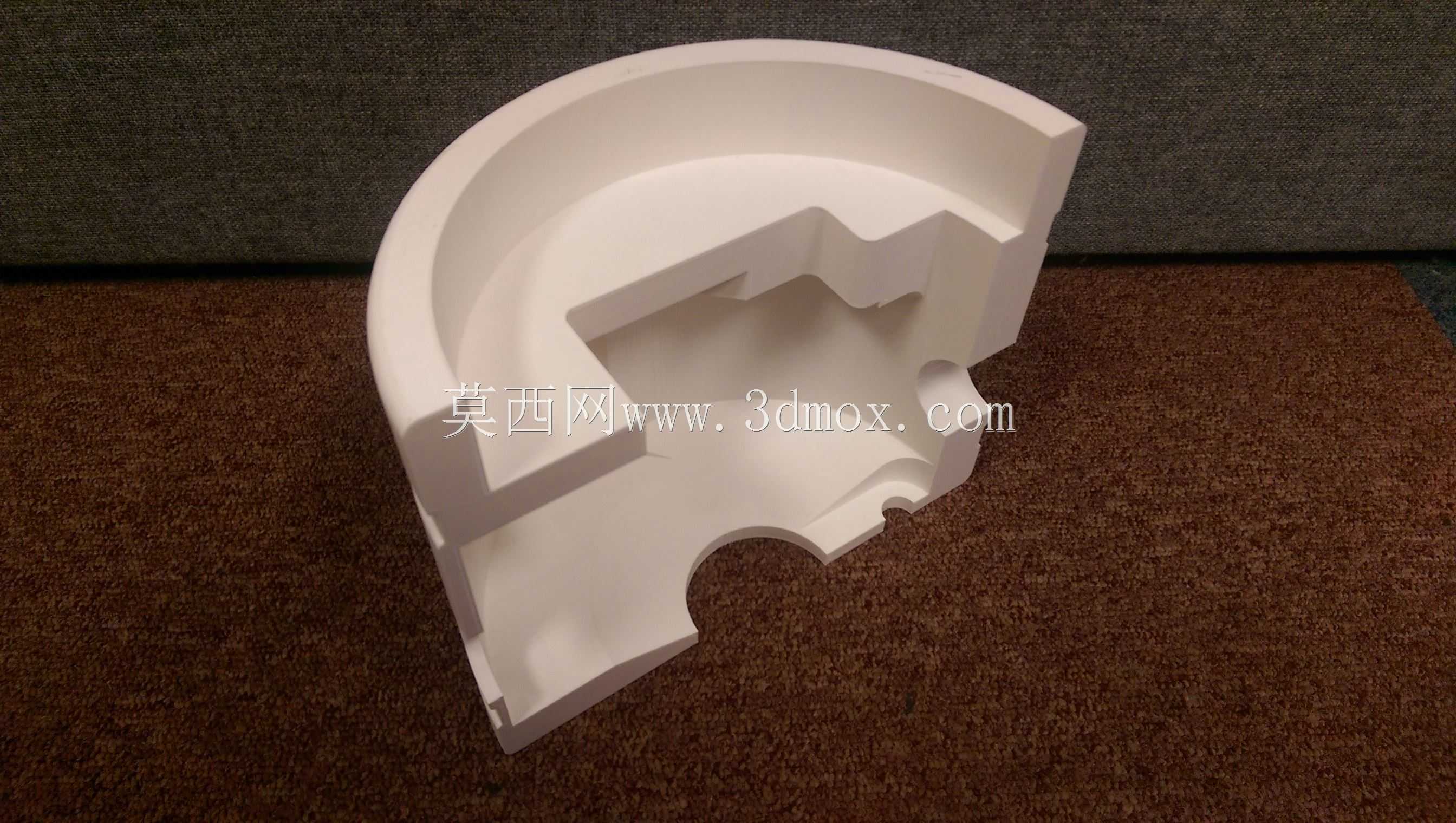

　　避免因为热胀冷缩导致密封失效或者内部元件被挤压损坏。从结构的剖视视角能看到，内部的加强筋与筒壁是一体化打印成型，筋位沿着轴向分布，连接各个台阶面与外壁，既提升了壳体的径向抗挤压能力，也不会占用过多的内腔安装空间，筋位的厚度控制在1.5mm，避免打印时出现积瘤影响内部元件的装配。壳体上端的封闭端面做了微凸的弧面处理，避免表面积水或者积灰，液体落到端面后会顺着弧面流到外侧，不会顺着接缝渗入内腔。外侧的缺口边缘都做了倒角处理，装配时能起到导向作用，即使安装时存在微小的位置偏差，也能顺着倒角滑入卡装位，降低装配对位的难度。这类结构的设计不需要复杂的模具投入，小批量试制时直接通过3D打印就能快速产出，根据不同的使用场景更换打印材料，比如工业场景用ABS或者PETG材料，车载场景用耐温的PC材料，就能快速适配不同的工况需求，大幅缩短传感产品的开发验证周期，不需要开模就能完成结构适配性、装配便利性、密封性能的实装测试，等结构定型后再考虑开模批量生产，能有效降低前期的开发成本与试错风险。
