智能锁联网通讯网关外观结构设计

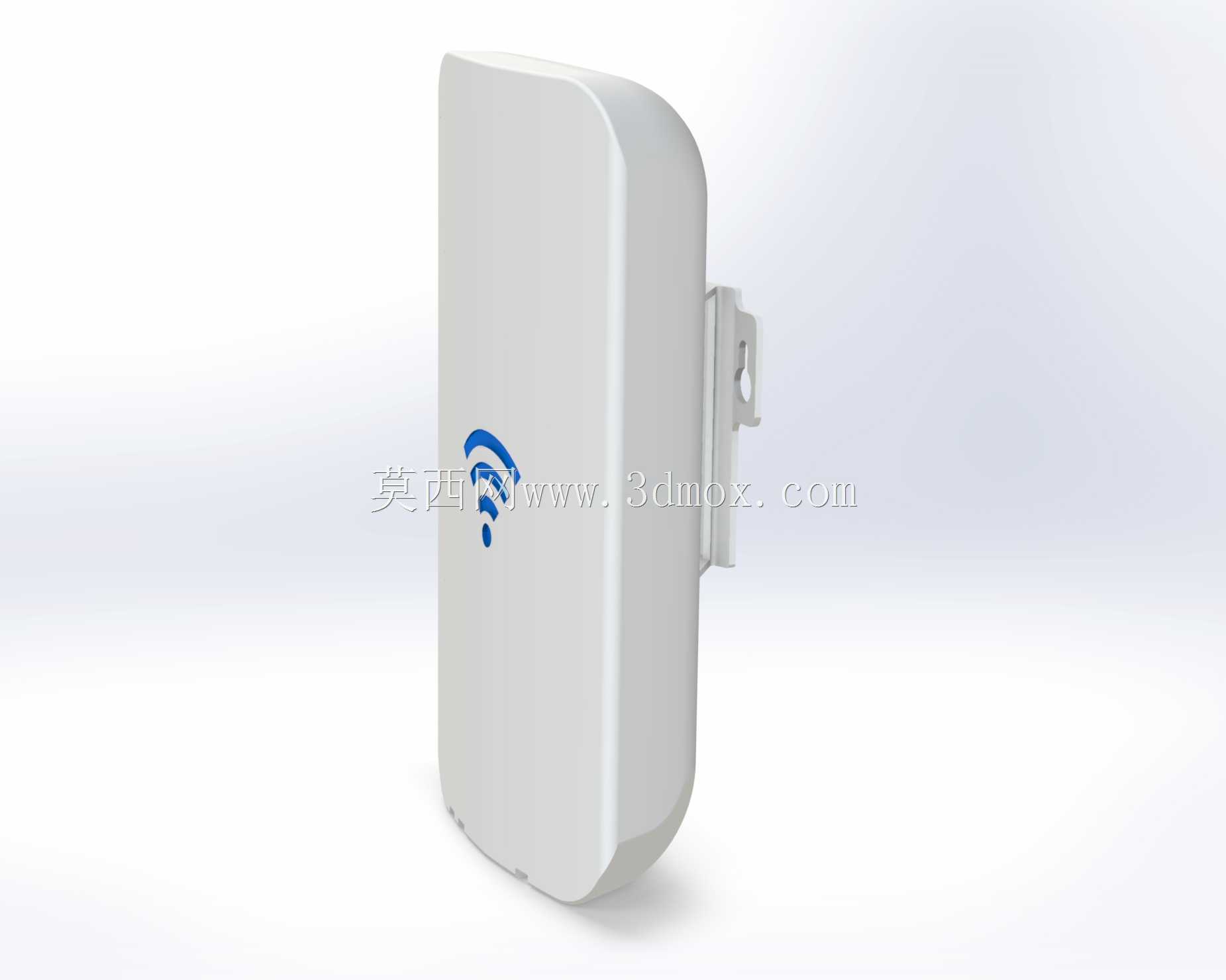

　　在民用智能门禁、全屋智能家居系统的落地部署中，这类智能锁配套网关承担着本地锁具与云端管理平台之间的信号中转核心作用，日常使用场景覆盖住宅入户门、公寓出租屋智能门锁、小型办公区门禁锁的联网需求，解决蓝牙锁、Zigbee锁具本身信号传输距离短、无法直接接入公网的痛点，实现远程开锁指令下发、开锁记录实时上传、异常开锁告警推送等核心功能，是智能锁脱离本地近距离操作限制的关键配套硬件。从结构设计层面看，这款网关采用立式长条弧面壳体造型，整体外壳选用阻燃ABS材质注塑成型，表面做细磨砂哑光处理，既避免日常使用中残留指纹划痕，也能适配多数家庭、办公场所的墙面装修风格，不会显得突兀。壳体侧面预留的壁挂安装耳是结构设计里的实用细节，

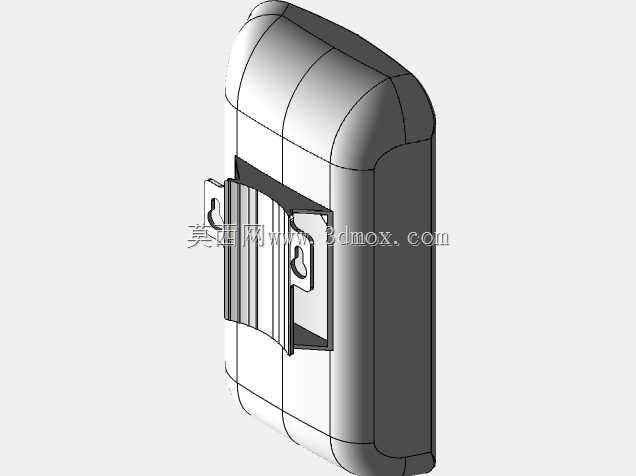

　　安装耳上开有标准沉头螺丝孔，适配常规M4自攻螺丝，安装时无需额外定制支架，直接在墙面86盒旁或者入户门侧方墙面打孔固定即可，安装耳与壳体主体做了一体化加强筋连接，能承受长期壁挂的承重需求，避免长期使用后安装位开裂脱落。壳体正面的信号标识区域做了内凹丝印处理，不会因为日常擦拭磨损标识，内部的PCB天线布局对应标识位置，避开了壳体上的金属安装件区域，减少金属构件对无线信号的屏蔽影响，保证2.4GWiFi、蓝牙信号的传输稳定性。从安装边界尺寸来看，这款网关整体厚度控制在30mm以内，壁挂后突出墙面的距离较小，不会影响入户门的正常开合，也避免日常通行时剐蹭磕碰；壳体上下端做了大圆角过渡处理，没有尖锐棱角，即便安装在人员通行频繁的门侧位置，

　　也不会造成磕碰划伤。内部结构设计上，壳体采用上下扣合加侧边超声焊接的装配方式，接缝位置做了错位止口设计，既可以提升壳体的整体结构强度，也能达到日常防泼溅的效果，适配玄关、走廊等偶尔会有溅水、积灰的安装环境，避免少量水汽、灰尘进入壳体内部影响电路稳定性。内部的PCB安装柱做了均匀分布，对应主板上的四个安装孔位，装配时主板通过螺丝固定在壳体内部的安装柱上，主板与外壳内壁预留2mm以上的安全间隙，避免主板元器件贴壳造成的静电击穿风险，同时间隙内的空气层也能提升设备长时间工作的散热效率，无需额外开设大面积散热孔，进一步提升壳体的防尘防护能力。在实际选型适配时，这类网关需要匹配对应协议的智能锁产品，

　　结构设计上的通用壁挂孔位可以兼容多数家庭已有的墙面安装点位，替换旧有网关时无需重新打孔，降低后期运维的施工成本。壳体侧面没有额外突出的接口，供电采用底部暗藏式MicroUSB或者Type-C供电接口，接线后线材可以顺着墙面走线槽隐藏，不会出现线材外露杂乱的问题，兼顾了安装后的视觉整洁度。从结构可靠性角度，这款网关的壳体壁厚控制在2.2mm左右，既不会因为壁厚过薄造成壳体按压形变，也不会因为壁厚过厚增加不必要的材料成本，壳体内部对应接口位置做了局部加厚处理，避免多次插拔供电接口造成接口位开裂。壁挂安装时，设备的重心刚好落在安装耳的垂直受力线上，长期使用不会出现壳体歪斜的情况，安装耳的沉孔设计可以让螺丝头完全埋入安装位，不会出现螺丝突出刮蹭墙面或者影响壳体装配的问题。
