方程式赛车制动油门踏板集成传感组件

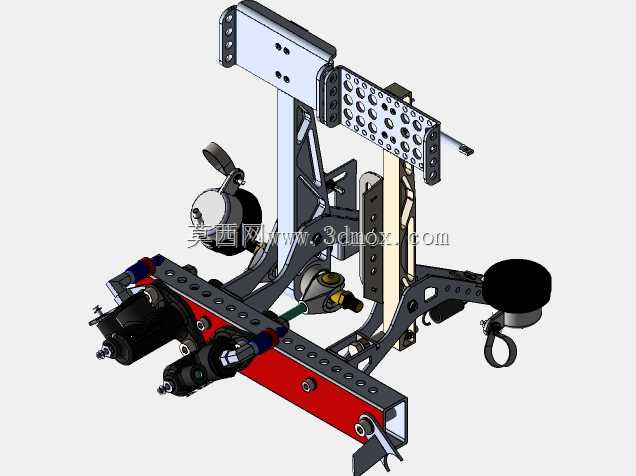

　　这套踏板集成传感组件，最初是面向学生方程式赛事的整车控制需求开发的，适配单座开轮式赛车的紧凑驾驶舱布局，核心作用是把驾驶员脚部的踩踏动作转化为可被整车控制器识别的电信号，分别对应制动系统的压力输出请求与动力系统的扭矩输出请求，是赛车人机交互链路里直接决定操控精度的核心部件。

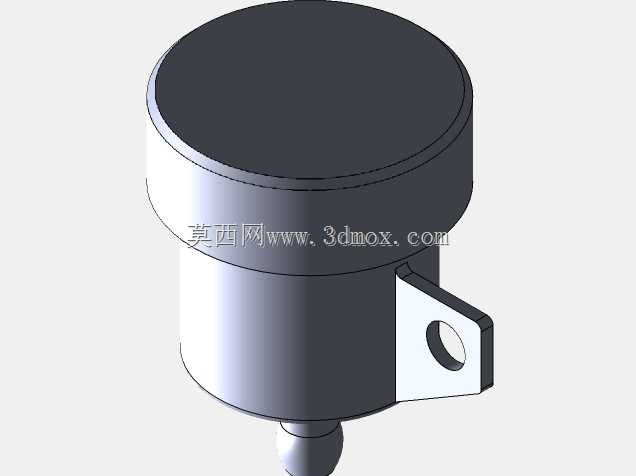

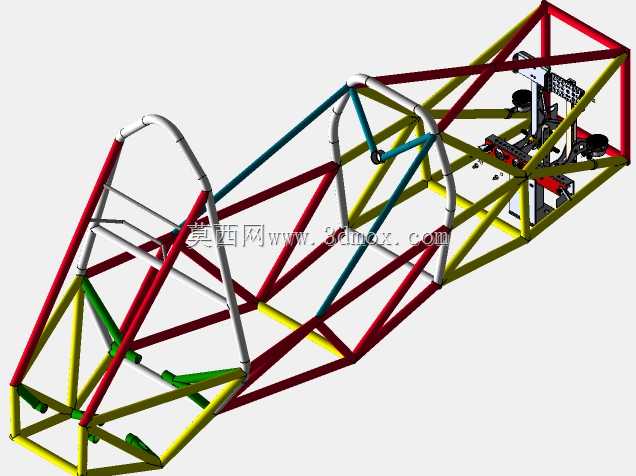

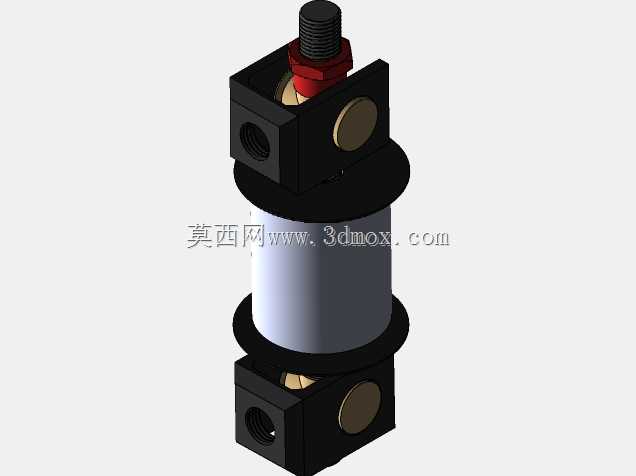

　　从实际装车场景来看，方程式赛车的驾驶舱空间极其有限，踏板组件不能像民用乘用车那样预留宽松的布置余量，因此设计阶段首先把安装边界卡死：传感主体采用圆柱式封装，主体外径控制在48mm，总高度不含底部伸出的感应触头为62mm，侧面伸出的安装耳片厚度为4mm，耳片上开有直径8mm的安装通孔，孔中心距离主体圆柱轴线的距离为22mm，安装时可以直接通过单颗螺栓固定在驾驶舱前围的安装支架上，不需要额外设计复杂的转接结构，底部的触头直接与踏板臂的触发端接触，省去了额外的传动连杆，能最大程度压缩轴向安装空间，适配驾驶舱内前围到踏板臂之间仅30mm左右的预留间隙。

　　功能特性上，这套组件采用接触式位移感应原理，触头的伸缩行程为12mm，全程输出线性变化的电信号，能够精准对应踏板从初始位置到踩到底的全行程动作，制动侧的传感组件可以匹配制动总泵的推杆行程，信号输出直接关联制动压力的建立曲线，避免出现踏板前段虚位过大、后段制动力陡增的问题；油门侧的传感组件信号直接接入电机控制器（电动方程式）或者节气门执行机构（内燃方程式），信号分辨率能满足赛事级别的精细油门操控需求，驾驶员可以通过细微的脚部动作调整动力输出，避免出现在弯道给油过猛导致的甩尾问题。

　　设计思路上，没有采用民用车辆常见的踏板集成传感器的方案，而是把传感单元独立成可单独拆装的模块，一方面是考虑到学生赛事的备件成本问题，传感单元属于精密部件，在赛车拆装、运输过程中如果出现损坏，可以单独更换，不需要连同整个踏板支架一起报废；另一方面，独立式的传感组件可以适配不同年份、不同规则下的赛车踏板布局，只需要调整安装支架的固定孔位，就能把这套组件复用在不同的赛车上，降低整车设计的重复工作量。主体外壳采用硬质阳极氧化铝材质，表面做哑光黑处理，既能够抵御驾驶舱内可能出现的油污、灰尘侵蚀，也能在赛事振动环境下保证结构强度，不会因为长期振动出现外壳开裂的问题，侧面的安装耳片和主体采用一体化加工成型，没有焊接或者拼接结构，避免安装点出现应力断裂的风险。

　　实际使用过程中，这套组件的安装不需要复杂的标定流程，只需要在踏板初始位置记录信号零点，在踏板最大行程位置记录信号满度点，就能完成基础匹配，对于学生车队的成员来说，不需要掌握复杂的传感标定知识就能完成装车调试。触头位置做了圆弧过渡处理，和踏板臂的接触部位不会出现卡滞，即使踏板臂在踩踏过程中存在微小的角度摆动，也能保证触头始终沿轴向伸缩，不会出现偏磨导致的信号跳变问题。考虑到赛事场景下的振动工况，组件内部的感应元件做了灌封处理，能够承受最高10g的随机振动，不会因为赛车在路肩、颠簸路面行驶时的振动出现信号漂移，保证操控信号的稳定性。

　　从布置角度来说，圆柱式的主体外形没有突出的棱角，在驾驶舱这种人员腿部活动的区域，不会出现尖锐凸起导致的驾驶员磕碰受伤问题，符合赛事的安全规则要求。组件的出线方向从主体尾部垂直引出，可以顺着驾驶舱前围的线束槽走线，不会和踏板臂、转向柱等运动部件产生干涉，线束预留长度为300mm，足够接到驾驶舱侧面的控制器接插件位置，不需要额外延长线束。和传统的拉线式油门、制动压力开关相比，这套线性传感组件能够给整车控制器提供连续的踏板位置信号，方便车队调校不同的踏板输出曲线，比如在湿滑路面可以把油门前段的信号增益调低，避免轮胎打滑，在干燥赛道可以把制动前段的信号增益调高，提升制动响应速度，这些调校功能都是传统开关式、拉线式组件无法实现的。
