车载拉力赛专用TerratripGPS导航装置结构

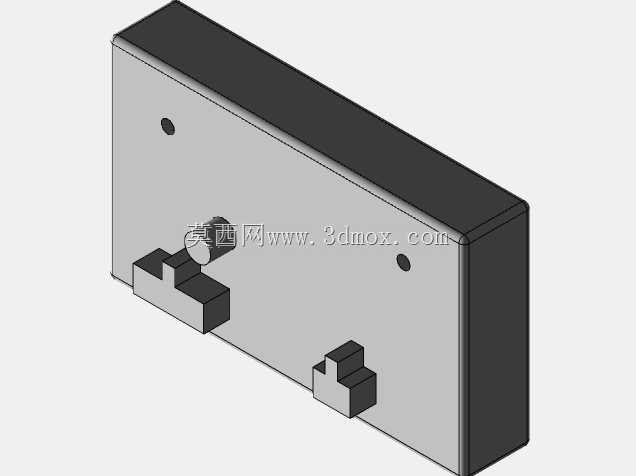

　　安装时可通过标准紧固件直接固定在安装基板上，沉头设计能够保证螺丝装配后不突出壳体表面，避免剐蹭赛手操作时的衣物或者配套接线，同时两个安装孔的间距设置兼顾了不同厚度安装板的适配性，即使是1-3mm厚度的金属安装支架，也能保证锁紧后装置无松动旷量。壳体正面下方设置了两组凸起的对接接口结构，接口采用阶梯式凸台设计，这种结构一方面能够在插接配套线束时提供物理导向，避免插针因为对位不准出现弯折损坏，另一方面凸台结构能够在接口周边形成物理防护，当驾驶舱内有松散物品滑落撞击时，冲击力会先被凸台结构承接，不会直接作用在接口插针上，大幅降低赛事颠簸工况下的接口接触故障概率。从设计思路层面来看，该装置的壳体边角全部做了小半径圆角处理，在越野拉力赛事的车载电子系统改装场景中，这类GPS装置是赛段路书核对、行驶里程校准、航点导航的核心配套部件，不同于民用车载导航的娱乐化设计取向，该装置从结构层面完全围绕赛事工况的可靠性需求展开设计。从实际装车使用的角度来看，该装置采用扁平化长方体主体结构，主体外壳分为上下两个装配部分，上盖为深色硬质防护结构，下壳体为浅灰色安装基座，整体外形无突出的易磕碰结构，能够适配赛车驾驶舱内有限的安装空间，无论是嵌入仪表台预留安装位，还是通过支架固定在中控侧方，都不会占用过多操作空间，也不会在车辆剧烈颠簸时与周边的换挡机构、赛车方向盘调节路径产生干涉。装置正面预留了两个对称的沉头安装孔位，孔位位置经过载荷校核，

　　没有尖锐的直角结构，这一细节并非出于外观美化考虑，而是考虑到赛车发生碰撞时，尖锐结构可能对赛手造成二次伤害，同时圆角结构也能提升壳体的抗冲击强度，当装置受到侧向冲击力时，圆角能够分散应力，避免直角位置出现应力集中导致的壳体开裂。壳体的合模缝设置在主体侧面靠上的位置，装配后上下壳体的接缝紧密，这种设计能够在赛车行驶遇到涉水路段、或者驾驶舱内清洁时出现液体泼溅的情况下，减少液体从接缝渗入壳体内部的概率，保护内部的GPS定位模块、信号处理电路板不受潮损坏。在功能适配层面，该结构预留的内部空间能够完整容纳GPS接收天线、信号处理单元、数据输出接口模块，内部腔体的高度设置兼顾了元器件的散热需求，不需要额外加装散热风扇，

　　完全依靠壳体本身的金属材质（或高强度工程塑料材质）进行被动散热，避免了风扇转动带来的振动影响定位精度，也减少了故障点。在实际赛事应用中，这类装置需要配合路书系统、里程表传感器协同工作，因此其安装位置需要保证GPS信号接收无遮挡，同时接线路径尽可能短，减少信号干扰，该装置的扁平化结构能够让其紧贴驾驶舱顶部或者挡风玻璃下方的安装位安装，既保证上方无金属遮挡影响卫星信号接收，又能缩短到仪表台内部接线端的线束长度，降低整车电路的布线复杂度。从安装边界来看，装置整体厚度控制在较薄的区间，安装后突出安装面的尺寸很小，不会遮挡赛手观察前方赛道的视线，也不会影响赛车遮阳板的正常收放。装置的接口凸台高度经过精准计算，插接配套的防水线束插头后，

　　插头尾部的线束弯曲半径能够满足最小弯曲要求，不会因为线束弯折角度过大导致线芯断裂，适配赛事中长时间高强度振动下的接线可靠性。不同于民用导航设备追求轻薄化、大屏化的设计逻辑，该装置的结构设计完全服务于赛事场景的高可靠性需求，没有多余的装饰性结构，每一处外形细节、孔位设置、接口布局都对应实际装车使用中的痛点：比如安装孔的沉头深度适配常用的赛车安装螺丝规格，不需要额外加装垫圈就能保证锁紧后表面平整；壳体表面没有多余的凹槽或者纹理，在越野赛段大量灰尘进入驾驶舱的情况下，只需要简单擦拭就能完成清洁，不会在缝隙中积存泥沙；上下壳体的装配采用卡扣加螺丝的双重固定方式，即使在长时间高频振动的拉力赛段，也不会出现壳体松脱、接缝变大的问题。对于从事赛车改装、车载电子设备结构设计的工程师来说，该模型完整还原了装置的外部装配特征、安装接口位置、外形尺寸边界，能够直接用于赛车驾驶舱的布局设计、安装支架的配套建模，也可以作为同类越野车载电子设备结构设计的参考案例，理解极端工况下工业产品的结构设计逻辑——即所有外形设计都优先服务于功能可靠性、安装便利性、工况适应性，而非外观的视觉效果。
