带PID控制的正交编码器齿轮直流电机实验装置

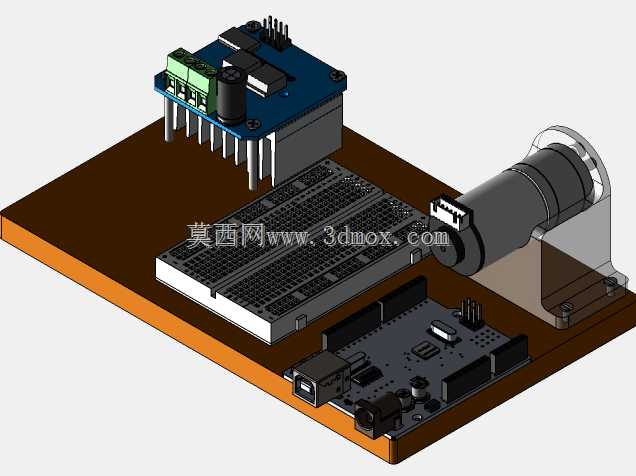

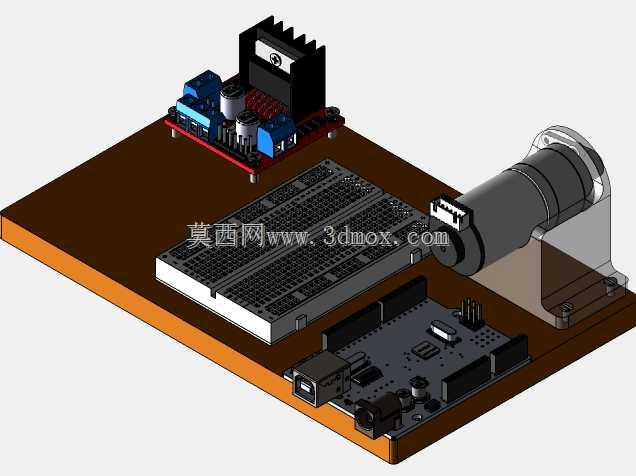

　　这套装置面向小型自动化实验、教学演示及低速传动控制场景开发，核心适配100-200rpm转速区间的齿轮直流电机，搭配正交编码器实现转速闭环采集，可通过BTD7960或L298N两类通用电机驱动板完成功率输出，依托Arduino平台运行PID控制算法实现转速的精准调控，配套的3D打印支架可完成整套组件的快速装配固定，无需复杂的机加工件即可搭建完整的控制验证平台。

　　从实际应用场景来看，这类装置可直接用于高校自动化专业的电机控制实验教学，帮助学生理解闭环控制的参数整定逻辑、编码器信号采集原理、H桥驱动的工作机制，也可作为小型自动化设备的动力验证单元，比如小型传送带、低速回转工作台、简易物料分拣机构的动力源预研，无需直接加工正式设备结构，即可提前验证转速稳定性、负载响应特性等核心参数，大幅降低前期研发的试错成本。

　　功能特性层面，整套装置的核心控制逻辑围绕PID算法展开，正交编码器可实时采集电机输出轴的转速脉冲信号，反馈至控制板后与设定转速做差值运算，通过比例、积分、微分三个参数的动态调整，输出适配的PWM信号至驱动板，实时修正电机的输入电压，抵消负载波动、电压不稳带来的转速偏差，保证100-200rpm区间内的转速输出平稳，不会出现普通开环直流电机低速堵转、负载掉速的问题。配套的3D打印支架采用分体式设计，分别对应电机固定位、面包板安装位、驱动板固定位，所有安装孔位均匹配对应元器件的标准安装尺寸，电机固定座预留了编码器的安装避让空间，不会出现轴系干涉的问题，面包板区域预留了足够的接线空间，可方便完成杜邦线的插拔与线路调整，驱动板安装位做了散热避让设计，保证驱动芯片工作时的空气流通，避免长时间运行出现过热保护。

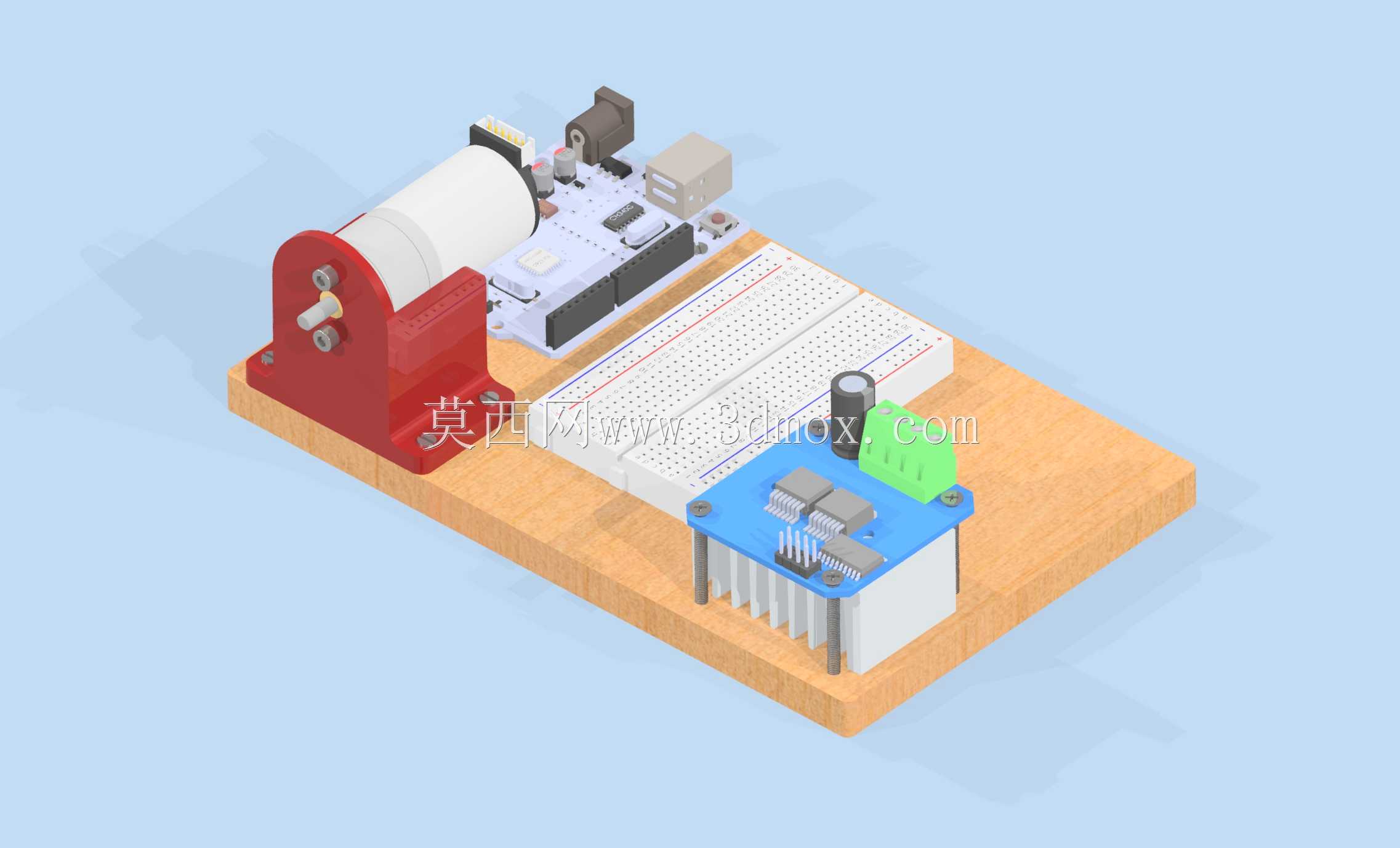

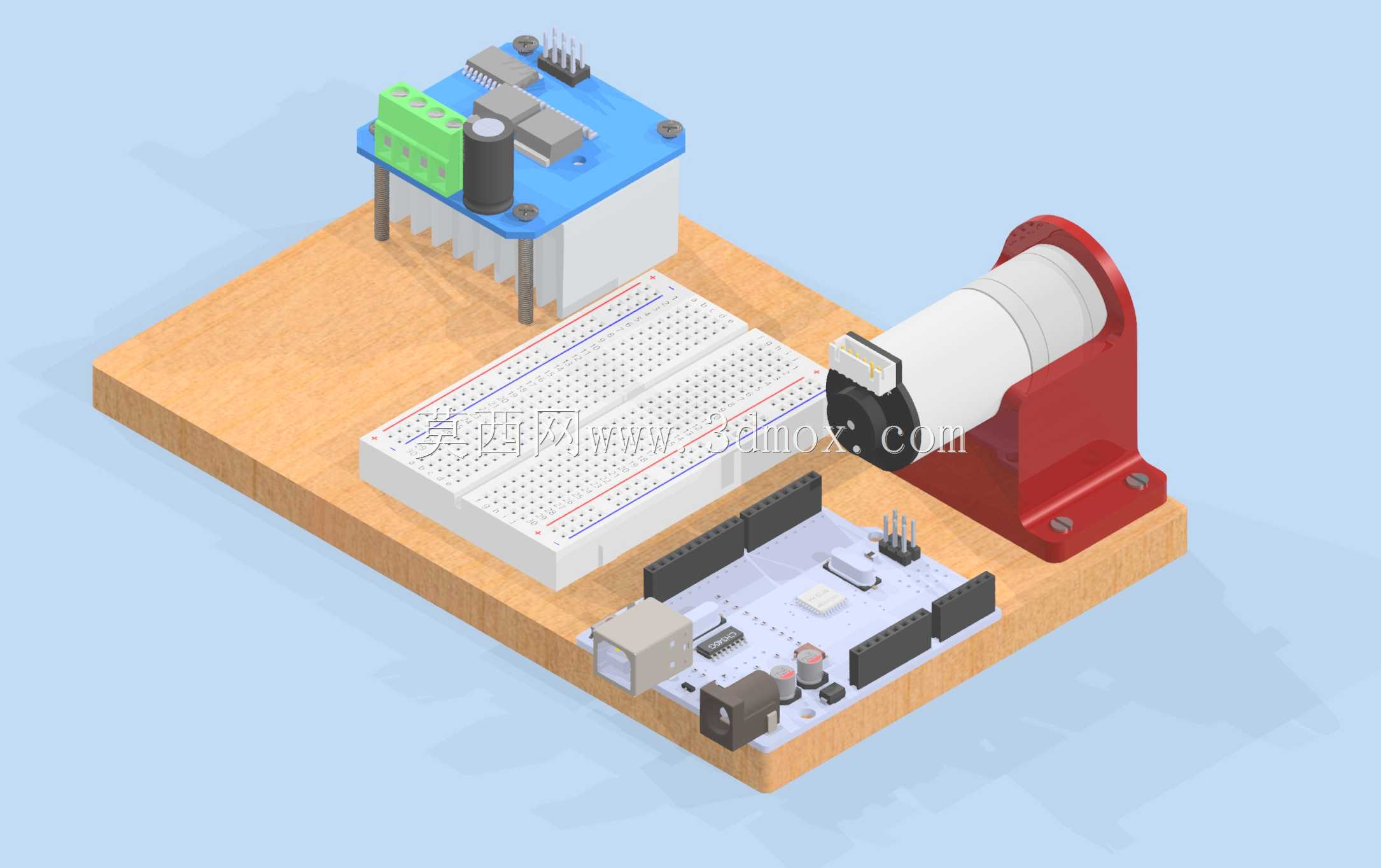

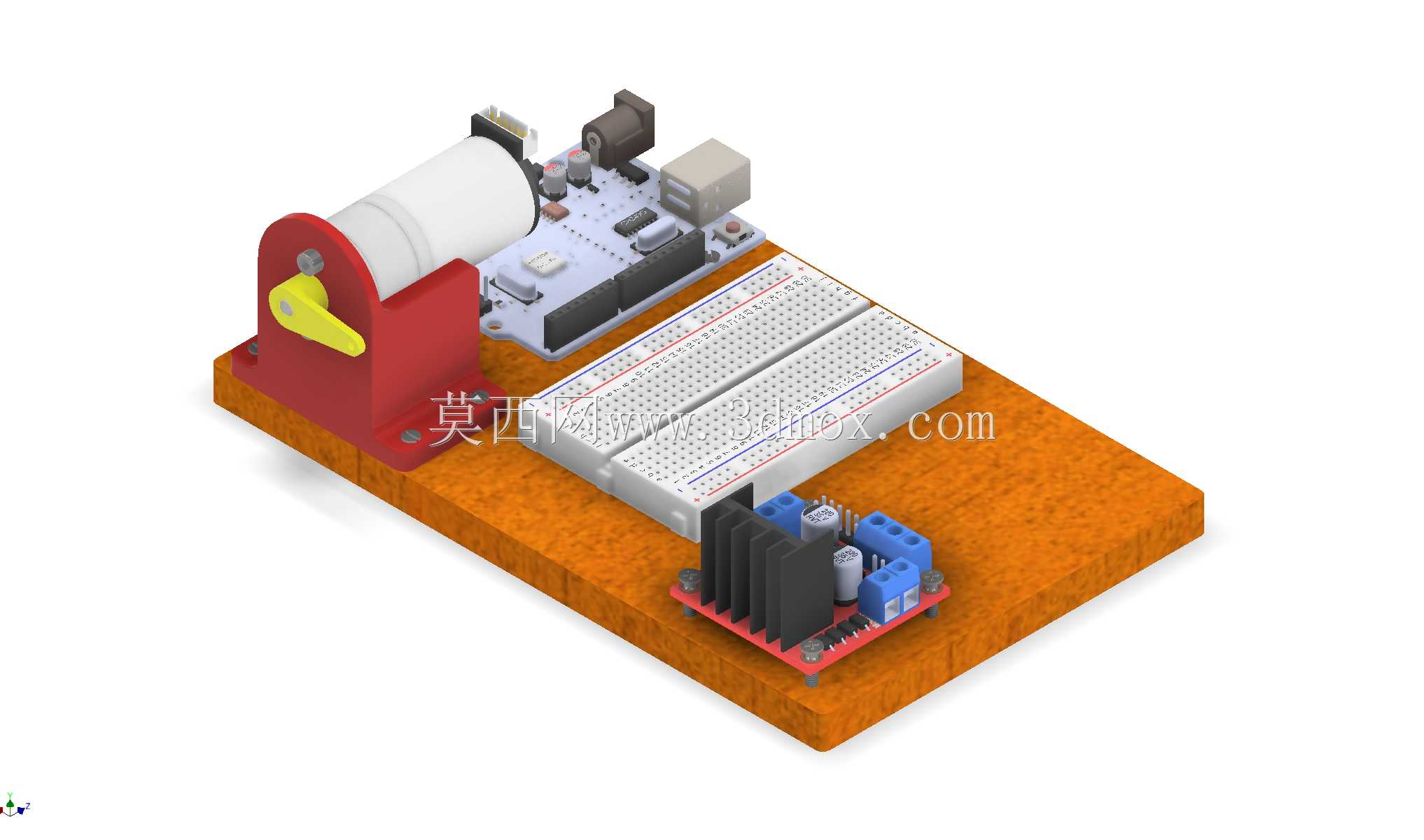

　　设计思路上，整套结构优先考虑装配便捷性与调试灵活性，底座采用平板式设计，所有功能组件均布置在同一平面上，既可以通过3D打印直接制作整体底座，也可以采用亚克力板、木板等常见材料切割制作，降低制作门槛。电机固定座采用立式支撑结构，轴承位与电机输出轴保持同轴度公差在0.1mm以内，避免轴系偏摆带来的编码器计数误差，编码器与电机输出轴采用柔性连接方式，可抵消少量的安装同轴度偏差，延长编码器的使用寿命。驱动板安装位设计了通用的固定孔距，可同时适配BTD7960与L298N两类常见驱动板的安装尺寸，无需更换支架即可完成不同驱动方案的切换测试。面包板区域采用下沉式定位设计，可直接卡入标准尺寸的面包板，无需额外螺丝固定，方便线路的快速搭建与修改。

　　安装边界与尺寸层面，整套装置的整体占用平面尺寸约为200mm×150mm，高度方向最高处为电机顶部，约100mm，可直接放置在常规实验台面上使用，无需额外的安装固定。电机输出轴高度距离底座平面约50mm，可直接适配直径30mm以内的同步轮、齿轮等传动件，方便外接其他负载机构。所有外接接线端子均布置在装置的外侧边缘，包括电源输入口、编码器信号接口、电机输出接口，接线时无需拆卸上部组件，可直接在装置外侧完成线路连接。支架的所有壁厚均设置为2mm以上，采用PLA、ABS等常见3D打印材料即可满足强度要求，打印时无需添加支撑，可直接完成打印制作，单个支架的打印时间约为2小时，制作成本极低。

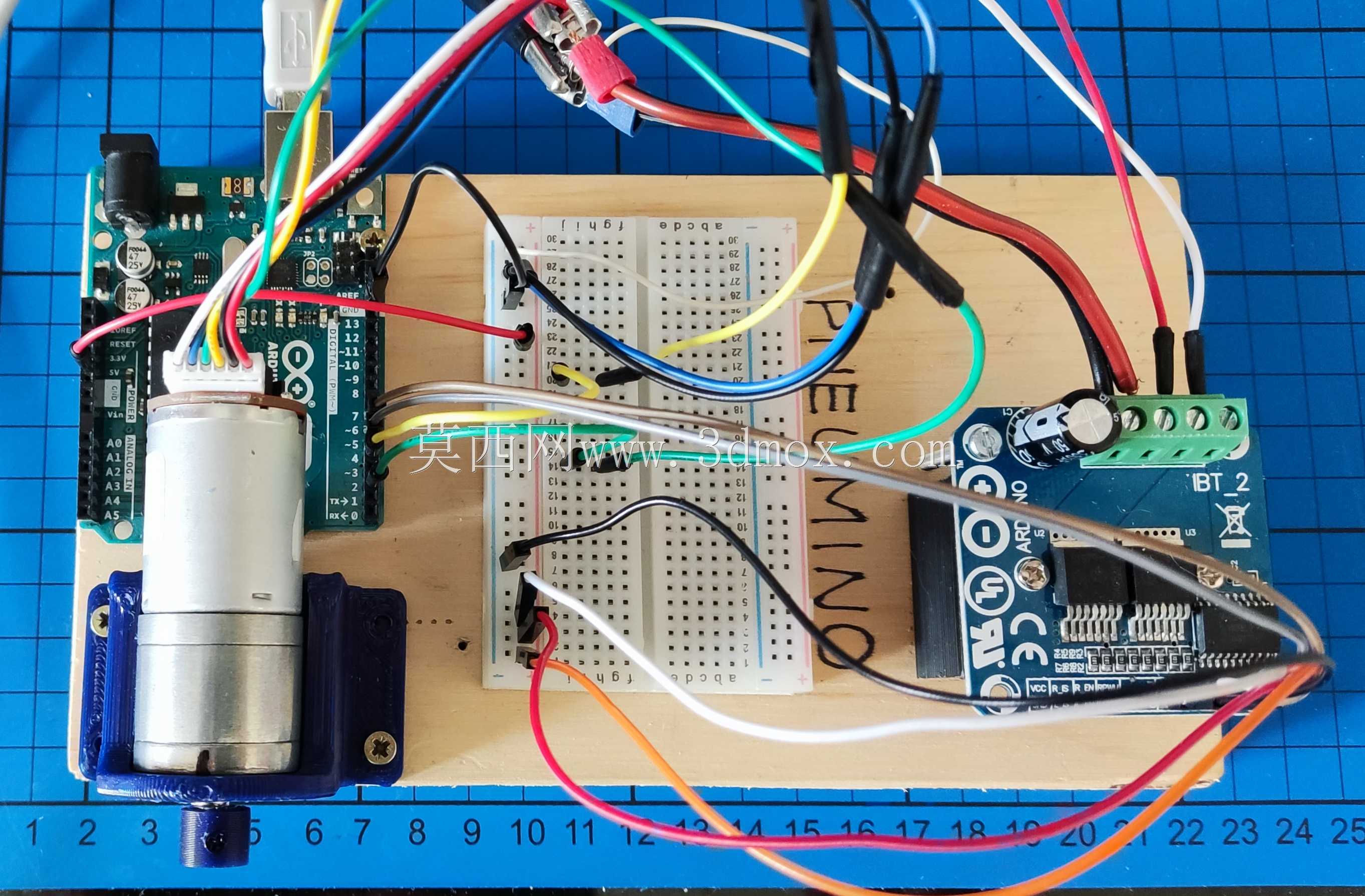

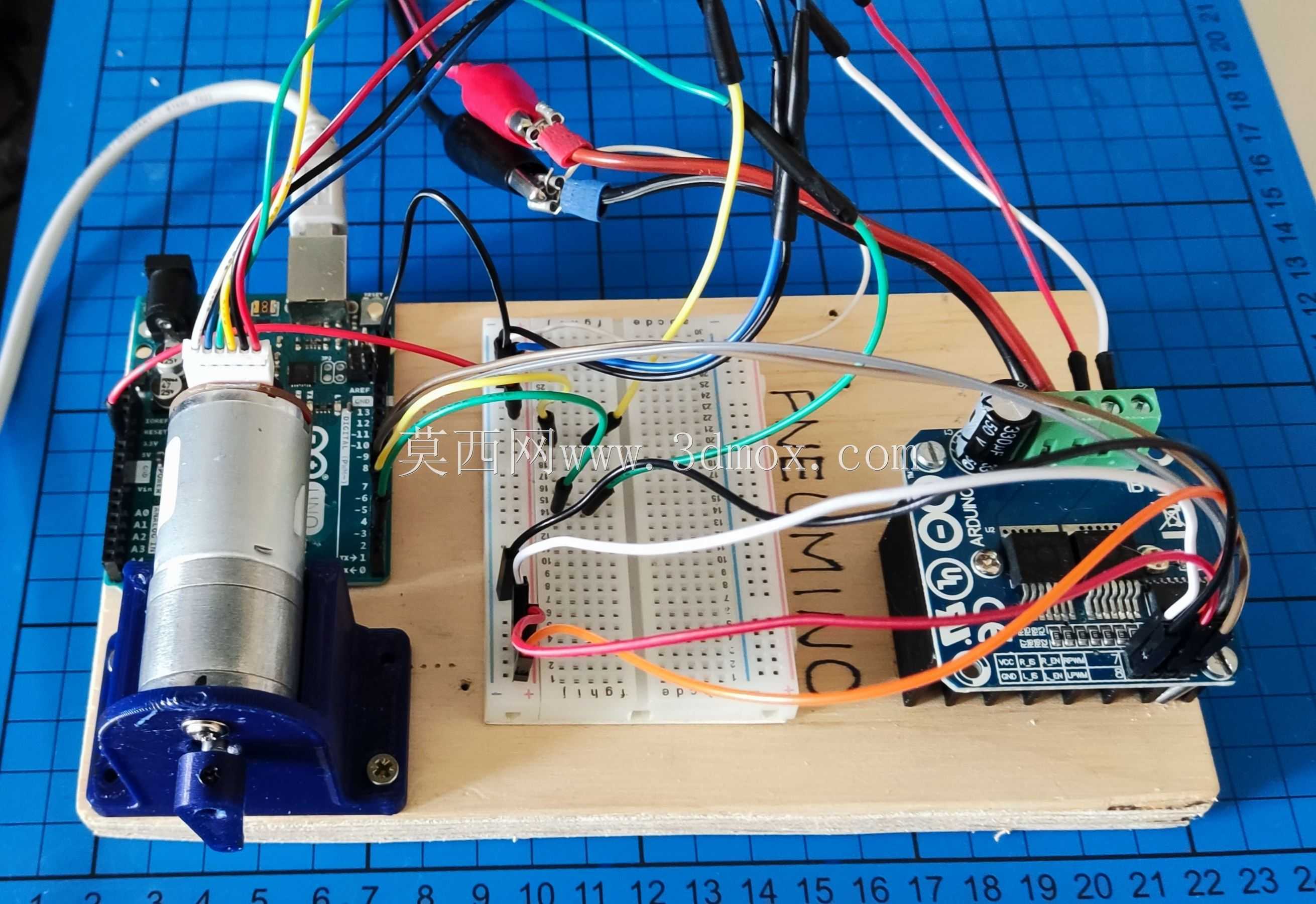

　　在实际调试过程中，这套装置可通过调整PID三个参数适配不同的负载特性，当外接负载转动惯量较大时，可适当增大积分项参数消除静差，当负载波动较为频繁时，可适当增大微分项参数提升响应速度，正交编码器的脉冲计数精度可达1度以内，可满足绝大多数低速控制场景的转速采集需求。驱动板的最大输出电流可达2A，可适配功率在20W以内的齿轮直流电机，覆盖绝大多数小型实验与小型设备的动力需求。整套装置的结构设计完全开源，可根据实际使用需求调整各个安装位的尺寸，比如更换更大功率的电机、增加传感器安装位、扩展蓝牙通讯模块实现无线转速监控等，具备极强的拓展性。
