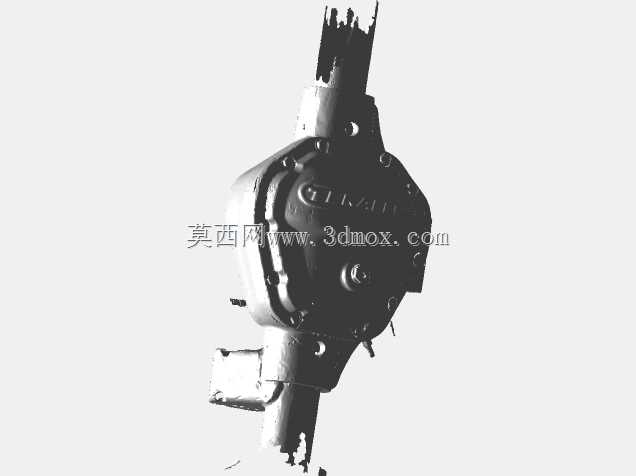

越野车辆Dana60车桥中心区段三维扫描结构

　　在硬派越野车辆的底盘传动系统中，前/后驱动桥的中心区段是承载整车冲击、传递动力扭矩的核心结构，本次扫描还原的Teraflex配套Dana60规格车桥中心段，主要适配大排量改装越野车、岩石攀爬赛车等极端使用场景，这类场景下车桥需要承受飞跳落地的瞬时冲击、大扭矩输出时的壳体形变，以及非铺装路面持续的交变载荷，对壳体的结构强度、安装位匹配精度有极高要求。

　　从实际装车用途来看，该车桥中心段集成了主减速器安装腔、差速器容纳空间、左右桥管连接定位结构、转向节连接基座（前桥版本）/钢板弹簧/螺旋弹簧安装座接口，同时预留了刹车管路固定点、差速器锁执行机构安装位，是整个驱动桥的核心承载基体。区别于民用乘用车的冲压焊接桥壳，Dana60系列车桥多采用球墨铸铁整体铸造中心段，搭配厚壁无缝钢管桥管，能够承受大尺寸越野轮胎带来的更大杠杆力矩，适配35英寸及以上规格的泥地胎，满足越野改装场景下的动力传输与承载需求。

　　从结构设计思路来看，该中心段的壳体采用不等厚壁厚设计，主减速器安装法兰、桥管对接止口、差速器轴承座位置的壁厚明显大于壳体其余区域，这些位置是载荷传递的核心路径：主减速器法兰需要承受主减齿轮啮合带来的径向与轴向力，桥管对接止口需要传递车轮端传来的全部冲击载荷，差速器轴承座则需要支撑差速器齿轮组的运转载荷，加厚设计能够在控制整体重量的前提下，最大化提升结构刚性，避免重载下壳体形变导致齿轮啮合间隙异常、打齿等故障。壳体外表面设计有多处加强筋结构，从主减安装位向桥管连接方向、向弹簧安装座方向辐射分布，加强筋的走向完全贴合载荷传递路径，既能够提升壳体的抗扭、抗弯强度，也能够在铸造过程中平衡铸件冷却速率，减少铸造缺陷的产生。

　　从安装边界与尺寸适配角度来看，该中心段的主减速器安装法兰采用Dana60系列标准止口尺寸，能够适配同系列的不同速比主减速器齿轮组，包括带差速锁的版本；左右桥管连接位置采用过盈配合+焊接的连接结构，止口直径、同轴度公差完全遵循原厂设计规范，能够保证左右桥管的同轴度，避免桥管偏斜导致的轮胎异常磨损、轴承过早损坏；中心段的上下方向预留了弹簧安装座的焊接定位面，定位面的角度、相对高度经过精准扫描还原，能够保证装车后车轮定位参数符合设计要求；刹车管路固定点、ABS传感器安装位的位置也完全还原实车状态，改装时不需要额外打孔定位，能够直接适配原厂或改装品牌的刹车组件、传感器组件。

　　在越野改装的实际作业中，这类三维扫描的桥壳结构能够为改装件开发提供精准的基准：比如开发加强型桥壳盖、差速器护板、桥体加固套件时，不需要反复对实车进行测绘，直接基于扫描数据进行设计，能够保证安装位的完全匹配，减少改装件的试装成本；对于车桥维修场景，扫描数据也能够用于检测变形桥壳的形位公差，判断桥壳是否达到报废标准，或者辅助制定校正方案。区别于正向设计的数模，三维扫描得到的结构完全还原了实车的铸造圆角、拔模斜度、加工面余量等细节，在做有限元分析时，仿真结果更贴近实际使用状态，能够更准确地模拟壳体在极限载荷下的应力分布，为结构优化提供更可靠的依据。

　　从实际使用的工况适配来看，该中心段的壳体下部设计有内凹的避让结构，能够提升车辆的最小离地间隙，减少越野过程中桥壳磕碰岩石的概率；壳体上的放油螺塞位置位于腔体最低点，能够保证保养时齿轮油完全排空；加油螺塞位置则对应标准油位高度，加注齿轮油时不需要额外测量油位，操作更加便捷。这些细节设计都是经过长期越野场景验证的成熟结构，扫描数据完整保留了这些实用化的结构特征，能够为同类型越野驱动桥的设计、改装、维修提供精准的三维基准。
