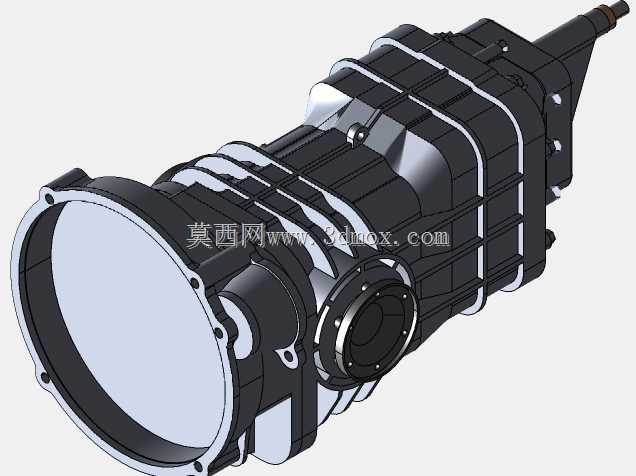

大众巴士变速驱动桥结构三维数模

项目分类:变速器 发布时间:2022-04-11 ID:606436
  • 大众巴士变速驱动桥结构三维数模

  这款面向大众巴士开发的变速驱动桥集成结构,在商用车传动系统布局里承担着扭矩转换、转速匹配、动力分流输出的核心作用,日常运营场景中覆盖城市通勤巴士、城郊客运中巴的动力传递需求,适配后置后驱的巴士底盘布局,能在频繁启停、低速大扭矩爬坡、匀速巡航等不同工况下完成动力的平顺传递。从结构设计逻辑来看,整体采用一体化铸铝壳体搭配局部加强筋的布局,区别于分体式变速箱与驱动桥的传统结构,将变速机构、主减速齿轮、差速单元整合在同一壳体内,有效压缩了底盘布置的轴向空间,给巴士后部的乘客舱、行李舱留出更多可用容积,同时减少了中间传动轴的连接环节,降低了传动路径上的功率损耗。壳体表面的环形加强筋并非装饰结构,而是对应内部轴承座、

  齿轮啮合点的受力位置做的刚度强化,在车辆满载急加速、紧急制动带来的反向冲击载荷下,能避免壳体变形导致的齿轮啮合错位,延长传动部件的使用寿命。输入轴端采用渐开线花键结构对接动力输出端,轴伸位置的密封槽预留了双唇式油封的安装空间,能适应巴士长时间运行带来的壳体温度变化,防止齿轮油渗漏同时阻挡外部扬尘、泥水侵入壳体内部。侧面的检修口盖采用螺栓紧固配合密封垫片的结构,日常维护时无需整体拆解桥体,即可完成齿轮油更换、啮合间隙检查、同步器损耗检测等维保操作,降低商用车的运维时间成本。输出端的连接法兰直接对接轮边传动机构,法兰端面的定位止口精度控制在IT7级,保证动力输出的同轴度,减少高速巡航时的传动抖动。从安装边界来看,

  壳体上的悬置安装点采用对称式布局,安装孔位的位置度公差严格匹配巴士底盘的悬置支架设计,安装时无需额外做支架改制,直接通过橡胶悬置软垫固定在底盘纵梁上,能过滤传动系统运行时产生的高频振动,避免振动传递到乘客舱影响乘坐舒适性。内部的齿轮传动组采用斜齿圆柱齿轮搭配常啮合式换挡结构,相比直齿齿轮传动,斜齿结构的啮合重合度更高,传动过程中的冲击更小,噪音水平更适配客运巴士的使用场景,换挡机构的拨叉轴预留了气动换挡执行机构的安装接口,匹配商用车常用的气动换挡操控系统,无需额外改装操纵机构即可完成适配。差速单元采用对称式锥齿轮结构,能在车辆转弯时自动调整左右轮的转速差,减少轮胎的异常磨损,差速器壳体的十字轴安装孔做了渗碳硬化处理,

  承受大扭矩输出时不易出现压溃变形。壳体内部的油道设计采用飞溅润滑结合导油槽的结构,车辆运行时齿轮带起的齿轮油通过壳体上的铸造成型导油槽,引流到各个轴承、同步器的摩擦面,保证各个运动部件在不同行驶姿态下都能得到充分润滑,避免高速长途运行时出现局部干磨的问题。在结构建模过程中,所有配合面的尺寸都严格遵循商用车传动部件的通用公差标准,轴承安装位的轴径尺寸、壳体孔位的配合公差都保留了实际生产所需的精度余量,三维数模中完整还原了所有螺栓孔、定位销孔、密封槽、油堵孔的细节结构,不管是用于底盘布置的干涉检查、传动系统的运动仿真,还是用于后续的改型开发、维修配件的建模参考,都能直接复用结构数据,无需重新测绘核心尺寸。针对巴士运营中常见的超载、频繁启停工况,建模时特意还原了壳体上的局部加厚结构,对应齿轮啮合的受力点位置,壳体壁厚比常规乘用车变速箱厚30%左右,能承受更大的冲击载荷,避免长期大负荷运行下出现壳体开裂的故障。
