民用航空客运飞机外观结构三维设计

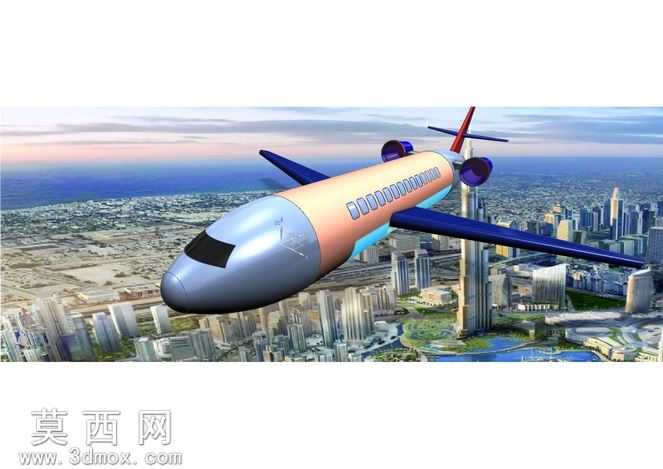

本航空飞机三维模型采用NX软件完成全流程建模与渲染工作，整体围绕民用干线客运飞机的典型外观特征展开设计，建模阶段以真实民航客机的气动布局为参考基准，首先通过草图绘制勾勒出机身的纵向截面轮廓，采用回转特征生成流线型的机身主体结构，针对机头部位单独做曲面曲率调整，保证驾驶舱风挡区域的曲面过渡顺滑无折角，还原民航客机机头的圆润气动外形。机翼部分采用上单翼布局设计，通过曲面拉伸与曲率修剪完成机翼主体建模，对机翼后缘做襟翼、副翼的结构分区刻画，还原机翼的气动控制面结构特征；尾翼部分包含垂直尾翼与水平尾翼两个模块，垂尾顶端做红色标识涂装的结构预留，水平尾翼对称布置于机身尾部两侧，与垂尾保持合理的安装角度，保证飞行姿态控制的结构合理性。动力系统采用翼吊式发动机布局，两个发动机短舱通过挂架对称安装于机翼下方，建模时还原了发动机短舱的进气道、尾喷口的流线型结构，短舱与挂架、挂架与机翼的连接部位做曲面过渡处理，避免出现生硬的拼接棱角。机身侧面沿纵向排布客舱舷窗阵列，通过阵列特征快速生成等距分布的舷窗结构，舷窗采用圆角矩形造型，贴合真实民航客机的舷窗设计；机身前部预留驾驶舱风挡的透明区域结构，机身尾部与尾翼的衔接部位做曲面顺滑处理，保证整体外观的流畅性。材质与渲染阶段，机身主体采用哑光金属航空漆材质，机头雷达罩部位做深灰色哑光材质区分，机翼、尾翼、发动机短舱采用深蓝色航空涂装材质，垂尾顶端设置醒目的红色涂装，机身侧面设置模拟航空公司标识的浅橙色涂装区域，舷窗采用深色半透明玻璃材质，还原客舱舷窗的视觉效果。渲染场景选用高空城市上空的环境背景，调整光照参数模拟日间高空的自然光照效果，通过光影变化凸显机身曲面的流畅弧度，突出飞机整体的气动外形特征，模型整体结构完整，各部件比例协调，准确还原了民用航空客运飞机的典型外观结构特征，可用于航空科普展示、飞行器外观设计参考等相关场景。
