立式斜锥底不锈钢葡萄酒发酵罐设计

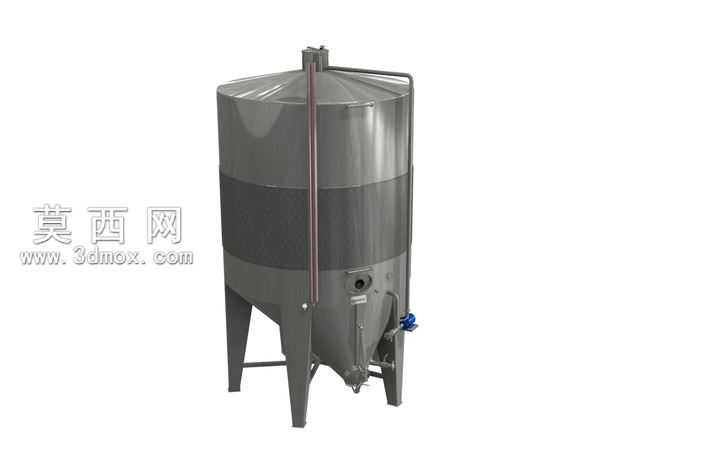

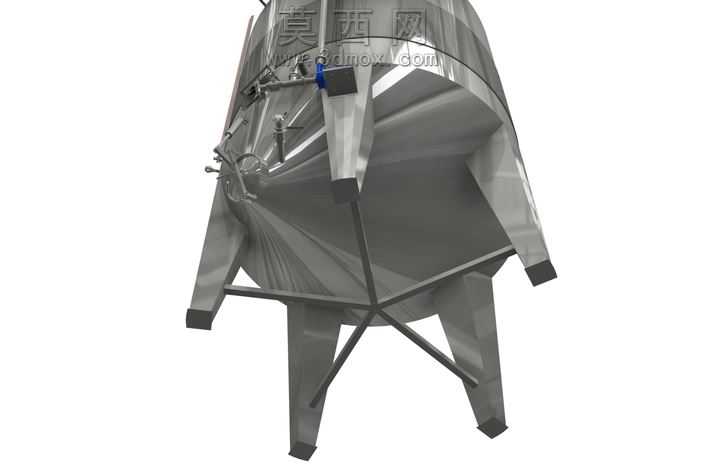

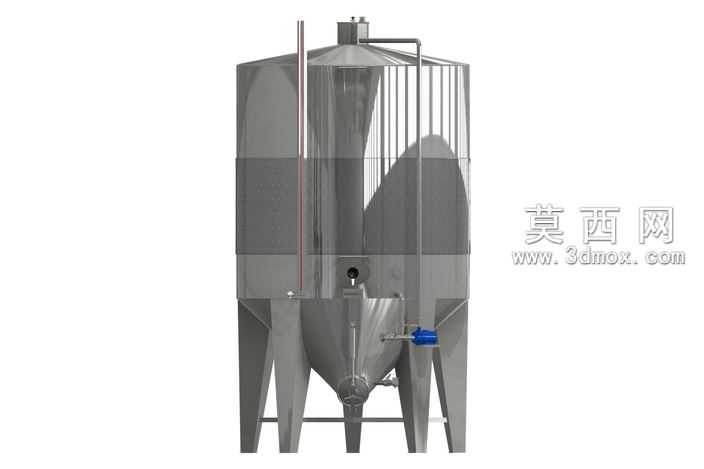

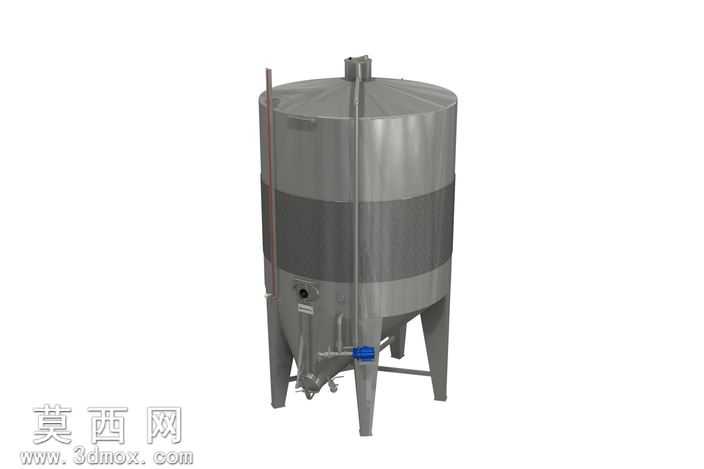

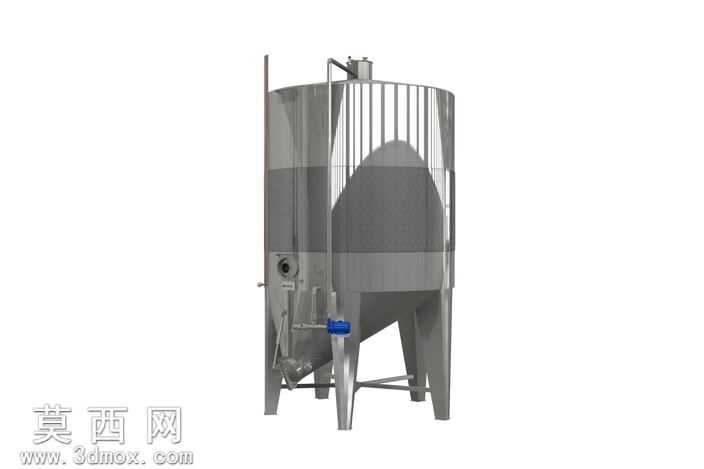

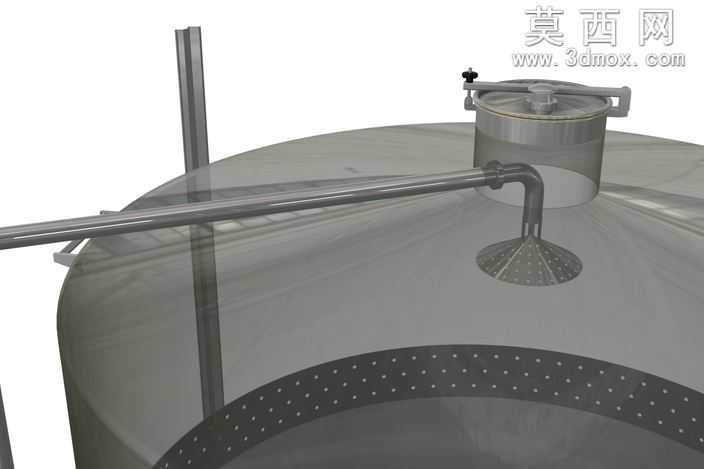

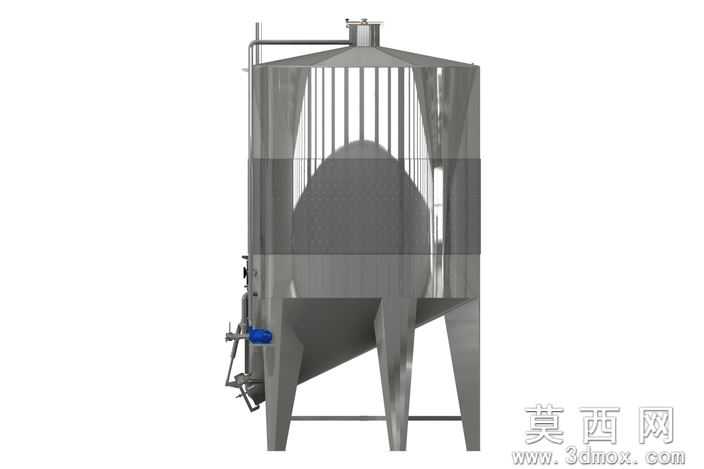

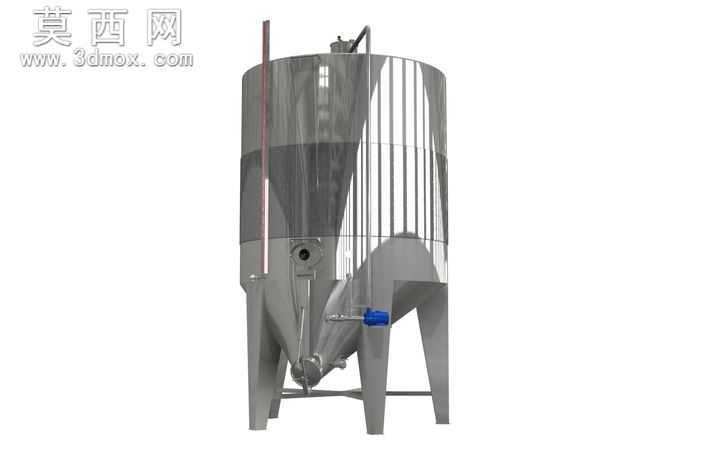

本作品为立式斜锥底结构的葡萄酒发酵罐三维建模成果，建模过程中严格遵循食品酿酒设备的卫生级设计规范，整体采用参数化建模逻辑搭建，可根据实际生产需求快速调整罐体容积、锥底角度、支腿高度等核心尺寸参数。建模阶段首先完成罐体主体轮廓的曲面构建，上半段采用直筒圆柱形结构保证内部发酵容积充足，顶部设置密封人孔与排气接口，匹配发酵过程中气体排出、物料投加与后期清洁维护的使用需求；下半段设计为斜锥底结构，锥面倾斜角度经过反复校核，既能够保证发酵结束后酒液与皮渣的顺畅排出，避免物料在罐底堆积残留，也能优化罐体内部的液体流场，让发酵过程中温度传递与物料循环更加均匀。罐体外部设置多组竖向加强筋结构，建模时通过阵列特征快速生成，既提升了薄壁不锈钢罐体的结构刚性，避免满料状态下罐体发生形变，也还原了工业级发酵罐的真实外观细节。罐体侧面依次排布取样阀、出料阀、温度检测接口等附件，所有阀门、接头均采用标准化工业模型元件装配，接口位置与罐体的连接过渡做了圆角处理，符合卫生级设备无清洁死角的设计要求。罐体底部采用三支倾斜式支腿支撑结构，支腿与罐体锥段的连接位置做了受力优化，支腿底部设置支撑垫板，可分散罐体满载时的地面压强，保证设备放置的稳定性。材质渲染阶段，罐体主体采用哑光拉丝不锈钢材质，调整材质的反射粗糙度参数还原真实食品级不锈钢的金属质感，阀门手柄采用蓝色食品级塑料材质，密封件采用半透明硅胶材质，不同材质的质感区分清晰，渲染效果贴近真实工业设备的视觉表现。整体建模过程中对所有装配部件做了干涉检查，确保各附件与罐体、支腿之间不存在结构冲突，各接口的尺寸匹配通用酿酒管路标准，模型结构完整，可用于酿酒设备方案展示、生产工艺讲解、虚拟装配实训等多个场景。
