五英寸轴距四旋翼FPV穿越机结构设计

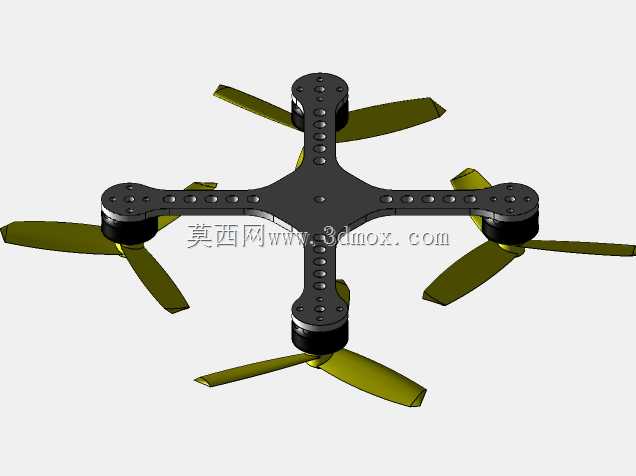

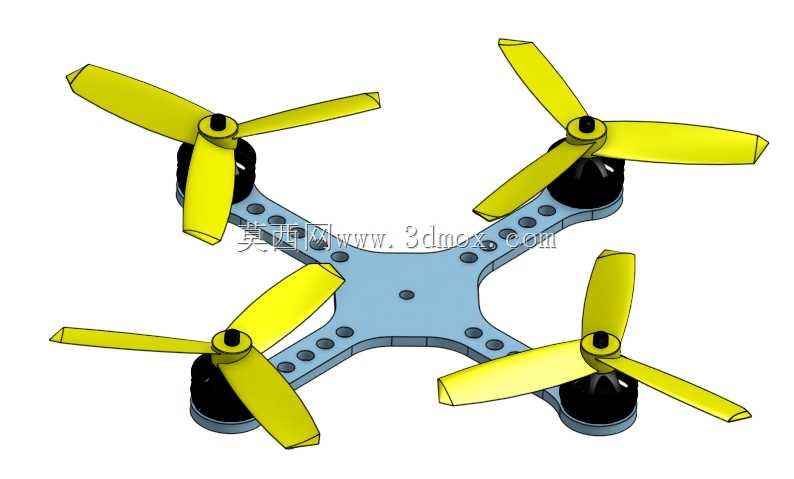

　　这款五英寸规格的四旋翼飞行器结构，是面向FPV第一视角飞行场景开发的机架总成方案，核心适配户外竞速、花飞特技、低空航拍巡检等常见作业与娱乐场景，机架的轴距设定严格匹配五英寸螺旋桨的回转半径，在保证桨叶与机臂无干涉的前提下，尽可能压缩整机横向尺寸，降低飞行过程中的风阻与碰撞剐蹭概率。从结构布局来看，整机采用X型经典四旋翼构型，四个机臂从中心主板呈放射状均匀延伸，相邻机臂夹角为90度，这种布局的优势在于动力输出对称，飞控算法调校难度低，姿态调整时的力矩响应更线性，无论是快速横滚、急停转向还是高速冲刺，都能保证动力输出的一致性。中心主板作为整机的承载核心，采用一体化平板式结构，表面预留了多组规则排布的安装孔位，

　　可兼容市面上主流规格的飞控板、电调、图传模块、电池固定座以及摄像头安装支架，孔位的间距设计充分考虑了不同厂商配件的安装公差，避免出现配件无法对位安装的问题。机臂与中心板的衔接处做了圆弧过渡处理，能够分散飞行时机臂产生的振动应力，降低机臂根部断裂的风险，同时机臂末端的电机安装座采用下沉式设计，让电机轴线与机架平面保持垂直，保证螺旋桨旋转平面的水平度，减少动力损耗与异常振动。动力端适配三叶螺旋桨，相比两叶桨，三叶桨在相同电机KV值下能提供更大的静拉力，同时在急加速、急转向的工况下动力响应更跟手，配合无刷电机的安装位设计，电机座预留了标准的M3螺丝孔距，可适配2204、2205、2306等主流规格的航模无刷电机，

　　满足不同动力需求的配置选择。机架的整体厚度经过多轮迭代优化，在保证结构强度足以应对普通飞行坠落冲击的前提下，尽可能削减不必要的材料厚度，降低整机自重，提升推重比，对于FPV飞行而言，更高的推重比意味着更灵活的操控手感与更长的续航冗余。机架表面的镂空孔位并非单纯的减重设计，部分孔位承担着走线功能，电调与电机的连接线可穿过镂空位置规整排布，避免线材外露被螺旋桨打到，同时也能减少飞行时线材带来的额外风阻。从安装边界来看，整机的上部预留了足够的堆叠空间，可按照飞控、电调、图传、接收机的顺序逐层堆叠安装，层与层之间可通过尼龙柱隔离，避免不同电子模块之间产生信号干扰；下部则预留了电池绑带的穿槽，可适配不同容量的3S、4S锂电池，

　　电池安装位置处于整机重心的正下方，能够提升飞行时的姿态稳定性，减少飞控的姿态修正负担。机臂的长度经过精确计算，当安装五英寸螺旋桨时，相邻两个桨叶的最小间隙控制在安全范围内，即使飞行过程中出现机架轻微形变，也不会出现打桨的问题。在实际应用场景中，这类五英寸穿越机既可以用于航模爱好者的日常特技飞行训练，也可搭载轻量化的运动相机完成低空近景航拍、狭小空间巡检、应急场景快速侦查等任务，机架的结构设计充分考虑了户外使用的耐造性，易损的机臂部分可单独更换，无需更换整个中心主板，降低后期维护成本。整机的外形轮廓没有多余的突出结构，所有棱角都做了小圆弧倒角处理，一方面能够减少应力集中点，提升机架的抗冲击性能，另一方面也能降低飞行时的风阻系数，在相同动力配置下获得更快的飞行速度。从结构设计的逻辑来看，整个机架没有采用复杂的拼接结构，尽可能减少零件数量，既降低了加工难度，也减少了装配时的累积误差，用户拿到散件后可快速完成组装，不需要复杂的工装辅助。电机安装座的平面度经过严格控制，保证电机安装后不会出现偏斜，避免螺旋桨旋转时产生不平衡振动，影响飞行稳定性与飞控传感器的采样精度。中心板的边缘预留了LED灯条的安装槽位，可加装航模LED灯，满足夜间飞行的目视识别需求，同时也不会额外增加过多风阻。
