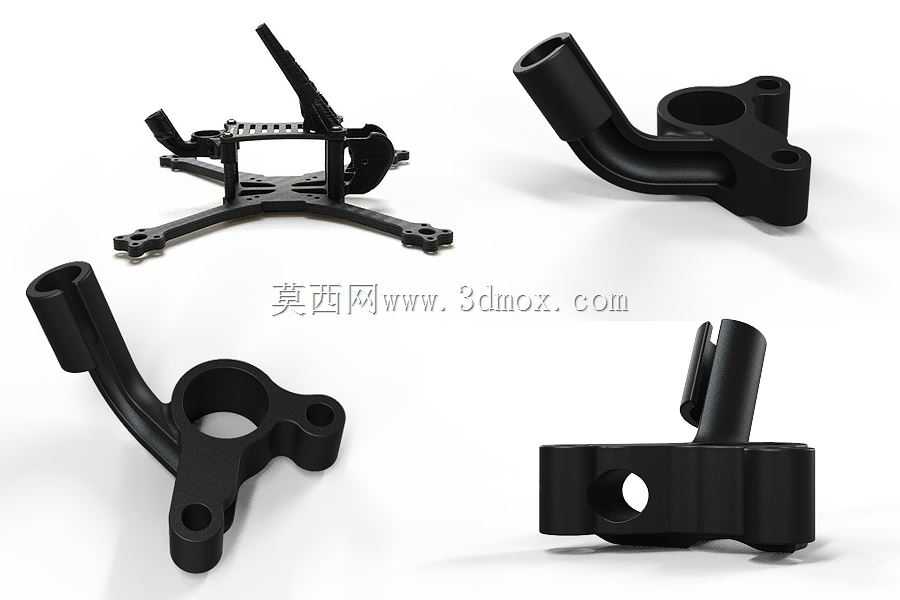

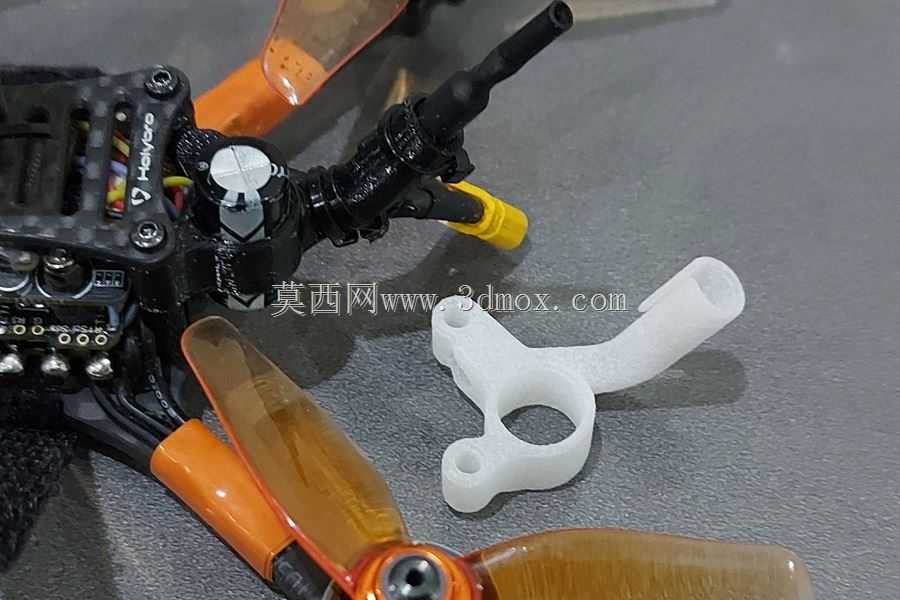

穿越机专用Holybro天线固定安装支架

　　这款天线安装支架是针对竞速类穿越机的机载信号模块安装需求开发的结构件，适配Kopis 3机型的机架安装点位，主要用于固定Holybro品牌的图传天线与接收机天线，解决飞行过程中天线晃动、信号遮挡、碰撞损坏的常见问题。从实际外场飞行的使用场景来看，穿越机在高速竞速、花飞动作过程中会产生持续的高频振动，同时在穿越障碍、发生擦碰时外置天线很容易出现移位、断裂的情况，这款支架的结构设计首先围绕安装可靠性展开，主体采用弯折式悬臂结构，一端通过双螺栓孔位固定在机架顶板的预留安装座上，安装孔位的中心距与机架原厂安装点位完全匹配，不需要额外对机架进行打孔改装，安装时直接替换原厂的天线固定座即可，不会破坏机架原有结构强度。

　　支架的悬臂部分做了变径圆弧过渡，没有直角应力集中区域，在承受飞行振动、侧向冲击力的时候可以通过微小的弹性形变吸收能量，避免硬连接导致的支架断裂或者天线根部焊点脱焊。天线夹持端采用内孔直插式设计，内孔直径匹配常用的5.8G图传天线、2.4G接收机天线的杆径，插入后可以通过侧面的顶丝孔锁紧，也可以直接套热缩管加固，安装后天线的伸出角度与机架呈45度斜向上布置，这个角度是经过实际信号测试确定的，既可以避免天线被机架的碳纤维板、电池、图传发射模块遮挡信号，也能在飞机发生倒扣、侧飞等大姿态动作时保持全向信号覆盖，减少飞行过程中的信号断连、图传卡顿问题。从安装边界尺寸来看，支架整体的横向伸出长度控制在32mm以内，

　　不会超出穿越机机臂的最大外轮廓，避免在穿门、擦碰障碍物时支架首先受到撞击，竖直方向的高度低于机架上层的飞控安装板高度，不会和上层的摄像头、图传模块、GPS模块产生安装干涉，支架底部和机架碳板接触的位置做了0.8mm的下沉台阶，安装后可以和碳板表面完全贴合，不会出现翘边、虚位的情况，锁紧螺栓后不会出现相对转动。在结构细节设计上，支架的夹持端侧面预留了走线槽，天线的馈线可以顺着走线槽贴附在机架碳板表面布置，避免飞线被螺旋桨打到，也能减少飞行过程中的风阻，对于竞速类穿越机来说，外露的线材带来的风阻会直接影响飞行速度与操控手感，走线槽的设计刚好可以把馈线完全收纳在支架轮廓内，不会突出到气流正面。支架的整体壁厚控制在2.5mm，

　　在保证结构强度的前提下尽可能降低重量，单个支架的重量不到3g，不会给穿越机带来额外的负载负担，对于对重量极其敏感的竞速机型来说，每减少1g的无效负载都能提升飞行的加速性能与续航时间。从实际装机测试的情况来看，这款支架可以适配绝大多数常用的棒棒糖天线、棒状全向天线，安装后在做大角度翻滚、俯冲动作时，天线不会出现明显的晃动，信号强度比直接用扎带固定的方式稳定10%左右，在发生轻微擦碰时，支架的圆弧过渡结构可以把冲击力传导到整个机架上，不会出现天线直接折断的情况，相比原厂的简易塑料固定座，抗冲击性能提升明显，适合高频次外场飞行、竞速训练的使用场景。在建模过程中，所有安装孔位的公差都按照3D打印TPU材料的收缩率做了补偿，打印完成后不需要额外打磨就可以直接装配，螺栓过孔的直径适配M2规格的内六角螺栓，和穿越机上通用的紧固件规格完全一致，不需要额外采购特殊规格的螺丝，降低装机的配件成本。支架的悬臂部分做了等强度设计，靠近安装座的位置壁厚稍厚，靠近夹持端的位置壁厚稍薄，在保证整体刚性的同时让靠近天线的位置具备一定的弹性，在受到撞击时可以产生小幅形变卸力，避免冲击力直接传递到天线的SMA接头位置，导致接头焊盘脱落。
