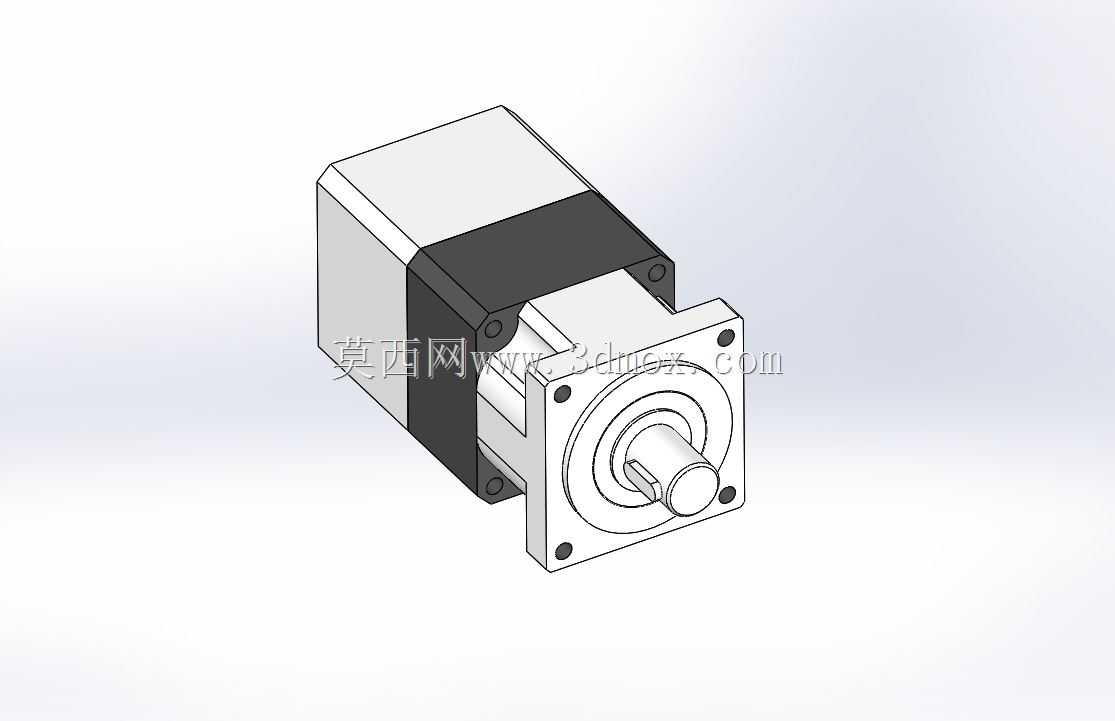

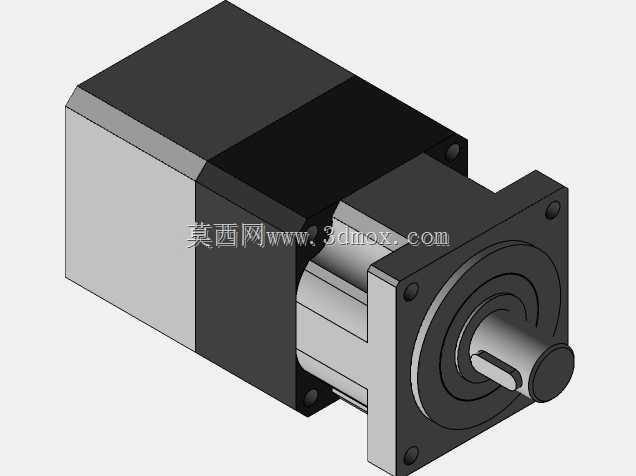

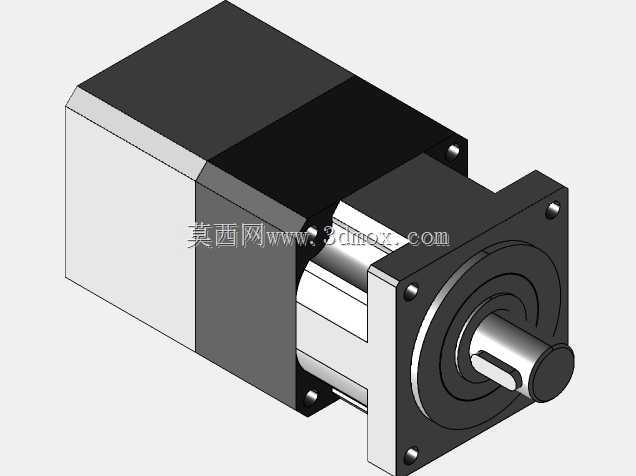

DanaherDT60-020精密行星齿轮减速头结构

　　在自动化产线的伺服传动链路里，这类行星齿轮减速头的应用场景覆盖极广，从3C电子的点胶工位、PCB板移栽机构，到包装设备的分度送料、锂电设备的极片辊切进给，但凡需要匹配伺服电机高转速低扭矩输出、同时提升负载端传动刚性的工位，都能见到同结构产品的身影。它的核心用途是在伺服电机和执行负载之间做转速匹配与扭矩放大，同时通过行星轮系的多齿啮合特性，降低传动回差，提升整套传动机构的位置控制精度，避免电机直驱时因为负载惯量不匹配出现的过冲、定位偏差问题。

　　从功能特性来看，这款齿轮头采用的是直齿行星传动结构，输入端适配标准伺服电机的安装止口与轴径，通过抱紧式的轴连结构和电机输出轴直连，不需要额外的联轴器补偿同轴度，安装时只要将电机轴对准输入孔，锁紧抱紧螺钉就能完成电机和减速头的装配，能大幅缩短现场装配的调校时间。输出端采用方形法兰安装结构，输出轴为带键槽的圆柱轴，可直接同步带轮、联轴器或者执行摇臂连接，法兰端的安装孔位采用对称分布设计，支持四个方向的安装姿态调整，能适配不同设备的安装空间布局。

　　设计这款结构的时候，首先要考虑的是传动刚性与回差控制，内齿圈采用和壳体一体化的加工方式，避免装配式内齿圈带来的配合间隙，行星轮采用满装滚针轴承支撑在行星架上，减少行星轮公转过程中的径向窜动，太阳轮直接和电机输出轴连接，采用浮动式的定心设计，补偿电机轴安装时的微小同轴度误差，避免因为安装偏差导致的齿轮偏磨、传动噪音增大问题。壳体部分分为电机连接段、轮系容纳段、输出法兰段三个部分，连接段的止口公差严格按照伺服电机的安装标准设计，保证电机安装后轴系的同轴度控制在0.02mm以内，轮系段的壳体壁厚做了加厚处理，在承受额定输出扭矩的时候不会出现壳体形变，保证齿轮啮合的中心距稳定，输出法兰段和前轴承室做一体化加工，保证输出轴的径向跳动控制在0.01mm以内，满足高精度传动的需求。

　　从安装边界尺寸来看，这款齿轮头的方形输出法兰边长为60mm，和型号里的DT60参数对应，法兰端的安装孔为4个M5的螺纹孔，孔位中心距为47mm，输出轴直径为14mm，轴伸长度为25mm，键槽宽度为5mm，适配常规的14mm孔径传动件安装。输入端的电机适配止口为50mm，适配400W级别的标准伺服电机安装，齿轮头的总长度（不含电机轴插入深度）为82mm，在设备布局时，只要预留出电机长度加82mm的轴向安装空间，同时在输出法兰侧预留出不小于60mm见方的安装面，就能完成这款齿轮头的安装固定，不需要额外做安装支架的定制加工。

　　在实际选型应用时，需要注意这款齿轮头的额定输出扭矩匹配，不能超出轮系的承载上限，同时要核算负载端的惯量和减速比平方的乘积，和电机转子惯量的比值控制在推荐范围内，避免出现伺服整定困难、运行抖动的问题。齿轮头的润滑采用终身润滑的脂润滑设计，出厂时已经在轮系和轴承部位填充了适配宽温域的润滑脂，正常使用工况下不需要定期补充润滑脂，减少后期设备维护的工作量。输入端的油封采用双唇口结构，能避免润滑脂从电机连接侧渗漏，同时阻挡外部的粉尘、切削液进入轮系内部，适配有少量切削液飞溅的机加工上下料工位使用。输出端的轴承采用一对角接触球轴承背对背安装，能同时承受径向负载和一定的轴向负载，满足带轮、齿轮等有径向力作用的传动场景使用，不会因为径向力过大导致输出轴弯曲、轴承过早失效。

　　在三维建模过程中，这款齿轮头的所有安装尺寸都按照实物的实测参数做了1:1还原，包括止口的配合公差、安装孔的位置度、输出轴的键槽尺寸，在做设备整体装配设计时，可以直接调用这个模型做干涉检查，不需要反复核对样本参数，能有效减少设计阶段的尺寸核对工作量，避免因为安装尺寸不匹配导致的零件返工。轮系部分的建模也按照实际的齿轮参数做了啮合配合，在做运动仿真时，可以直观看到不同减速比下的转速传递关系，验证传动路径的合理性。
