锥齿一体式传动齿轮轴三维结构设计

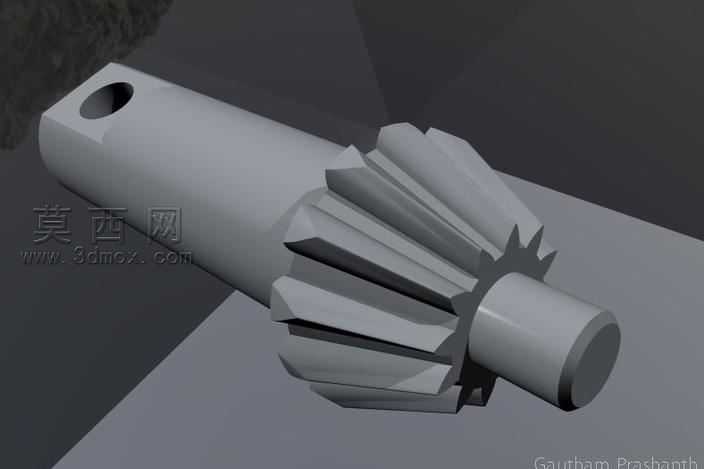

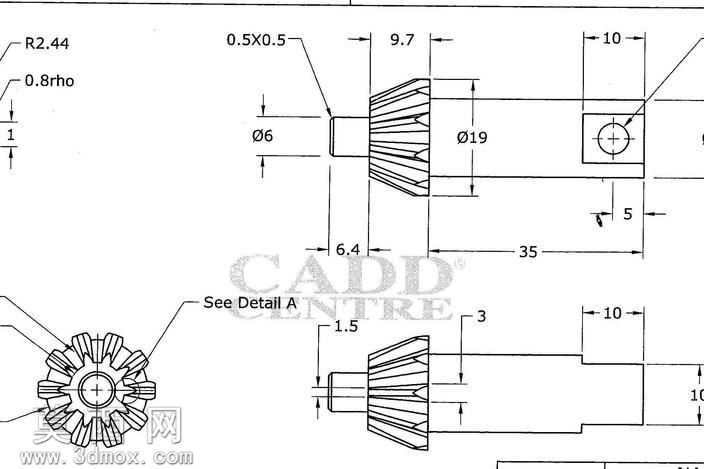

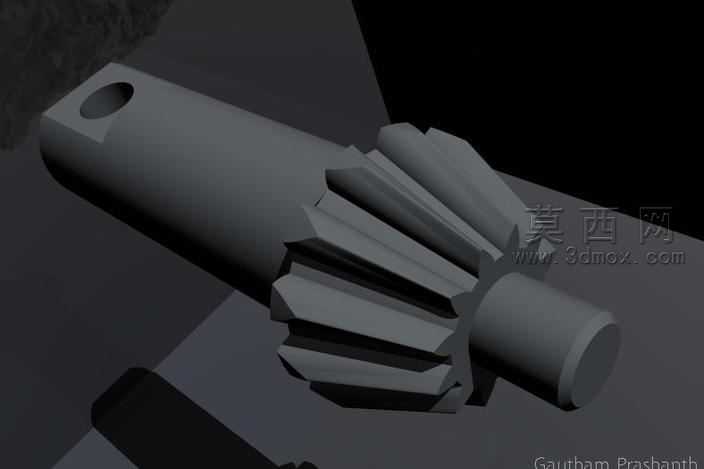

本作品为锥齿一体式齿轮轴三维建模作品，建模过程严格遵循机械传动零件的设计规范，首先通过草图绘制确定轴段的各段直径、长度尺寸，精准定位锥齿轮的安装位置与轴身的装配基准。建模时先完成光轴部分的特征构建，依次绘制轴端的安装通孔、各轴段的退刀结构与定位轴肩，保证轴类部分的同轴度公差符合传动件的装配要求，轴端的径向通孔采用拉伸切除命令完成，孔边做了微小的倒角处理，避免装配时应力集中。锥齿轮部分采用参数化建模思路，先确定锥齿轮的模数、齿数、分锥角等核心参数，通过渐开线方程绘制单个轮齿的齿廓曲线，再沿齿向方向进行扫描放样生成单个轮齿特征，之后通过圆周阵列完成全部轮齿的构建，轮齿的齿顶、齿根均做了符合机械加工标准的圆角过渡，保证齿面受力均匀，避免齿根应力断裂。模型整体采用金属哑光材质进行渲染，模拟调质处理后的合金钢表面质感，渲染时采用三点布光方式，主光源从斜上方投射突出轮齿的齿廓结构与轴身的圆柱面光影层次，辅助光源补全暗部细节避免结构阴影过深丢失细节，背景采用低饱和度的中性灰调，突出齿轮轴本身的结构特征，不添加多余装饰元素干扰结构展示。设计过程中充分考虑该齿轮轴的实际应用场景，作为传动系统的核心零件，将齿轮与轴设计为一体式结构，省去了齿轮与轴的键连接装配环节，提升了传动的同轴度与整体刚性，适合中等载荷、较高转速的锥齿轮传动工况，各轴段的直径变化符合轴类零件的等强度设计要求，轴肩高度满足轴承、传动件的轴向定位需求，轴端的通孔用于安装开口销实现端部零件的轴向锁紧，整体结构无冗余设计，所有特征均对应实际加工工艺，可直接用于后续的工程图生成、装配模拟与数控加工编程参考。
