钣金安装剪辑拼接结构三维建模作品

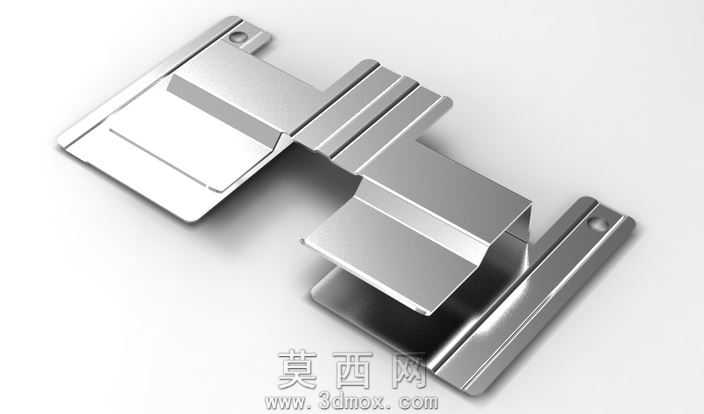

本作品为钣金类安装剪辑拼接构件的三维建模成果，建模过程依托专业三维设计软件完成，全程遵循钣金加工的工艺逻辑开展设计。建模初期先梳理安装剪辑的功能定位，明确该构件用于钣金组件间的拼接限位、安装定位的核心作用，以此为基础确定整体的轮廓尺寸与弯折参数。建模阶段优先绘制基础钣金平板的草绘轮廓，精准控制每一段边线的尺寸精度，确保平板展开后的尺寸符合钣金下料的工艺要求，避免后续加工出现尺寸偏差。随后按照安装剪辑的结构形态，依次创建各道弯折特征，每一处弯折的折弯半径、折弯角度都严格参照常规钣金加工的工艺参数设置，既保证弯折后构件的结构强度，也避免弯折处出现应力集中导致的开裂问题。针对构件上的定位孔特征，精准定位孔位的坐标与孔径尺寸，确保该孔位能够匹配对应的安装紧固件，实现与其他钣金部件的精准装配。材质设置阶段，为模型赋予常规冷轧钢板的材质属性，调整材质的金属光泽度、表面粗糙度参数，还原真实钣金构件经过表面处理后的哑光金属质感，让渲染后的效果更贴近实际生产的成品状态。结构设计上，该安装剪辑采用多段弯折的一体化成型结构，无需额外焊接拼接工序，仅通过单块钣金板材的弯折加工即可成型，有效降低生产加工的成本与工序复杂度。构件的两处承托平面经过平整度参数校验，确保安装后能够与被连接件的表面完全贴合，避免出现安装间隙导致的连接松动问题；侧边的限位翻边结构经过角度优化，既能够在安装过程中起到导向定位的作用，也能在装配完成后限制连接件的横向位移，提升整体连接结构的稳定性。渲染阶段采用柔和的均匀漫反射光照环境，避免金属表面出现过强的反光遮挡结构细节，调整视角完整呈现构件的整体形态、各段弯折结构与定位孔的位置关系，清晰展示该安装剪辑的结构特点与设计逻辑。整个建模过程同步完成了钣金件的展开参数校验，确保模型导出后能够直接对接钣金下料、折弯加工的生产流程，具备实际生产应用的参考价值。
