不锈钢喉箍式软管紧固卡箍三维设计

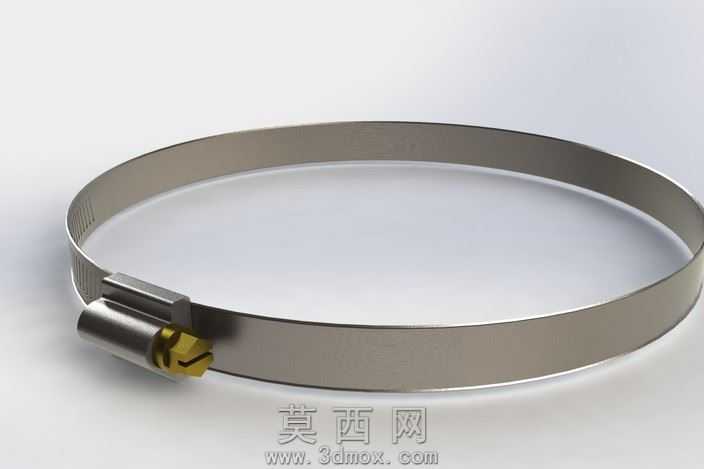

本作品为软管紧固用不锈钢喉箍的三维参数化设计模型，建模过程依托三维机械设计软件完成，整体采用自顶向下的设计思路，先梳理喉箍的功能逻辑与装配关系，再逐零件完成特征构建与装配约束。首先构建环形钢带主体部分，通过拉伸、薄壁特征生成钢带的基础环形轮廓，钢带表面的防滑齿纹采用阵列特征完成，保证齿纹间距均匀、深度一致，确保箍紧时与软管表面产生足够摩擦力，避免滑脱；钢带的首尾衔接处做了圆角过渡处理，避免锐边划伤安装人员与软管外壁。其次构建锁紧机构部分，包含锁紧座、黄铜紧固螺栓、锁止卡扣三个核心子零件：锁紧座通过拉伸、切除、孔特征完成与钢带的配合卡槽设计，卡槽与钢带端部采用间隙配合，预留钢带滑动调节的空间；黄铜紧固螺栓采用螺纹扫描特征生成标准外螺纹，螺栓头部的一字槽通过切除特征完成，材质上为黄铜材质做了单独的材质区分，与不锈钢主体形成视觉差异；锁止卡扣采用折弯钣金特征构建，保证卡扣能够卡入钢带齿纹实现锁止，避免紧固后出现松脱。材质渲染阶段，为环形钢带与锁紧座赋予哑光不锈钢材质，调整金属粗糙度与反射参数，还原不锈钢拉丝后的真实质感；为紧固螺栓赋予黄铜金属材质，调整金属光泽度与氧化质感，区分不同零件的材质属性；整体场景采用柔和的影棚环境光，添加软阴影效果，突出喉箍的金属轮廓与结构细节，避免过强反光遮挡结构特征。结构设计上充分考虑喉箍的实际使用场景，环形钢带的直径范围预留了足够的调节余量，适配不同外径的软管紧固需求，锁紧机构的传动比经过合理设计，转动螺栓时能够平稳带动钢带收束，不会出现卡滞、滑齿的问题；所有零件的装配约束完全符合实际装配逻辑，钢带可在锁紧座内滑动，螺栓转动可带动钢带收紧，能够直观演示喉箍的紧固工作过程，可用于五金配件结构展示、安装指导演示、管路紧固方案设计参考等场景，模型特征参数完整，可根据实际使用需求调整钢带宽度、直径范围、螺栓规格等参数，快速生成不同规格的喉箍设计方案。
