复古手摇式手动研磨机结构设计

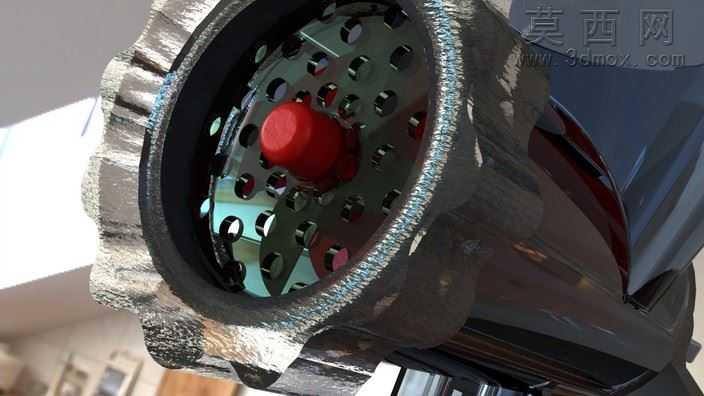

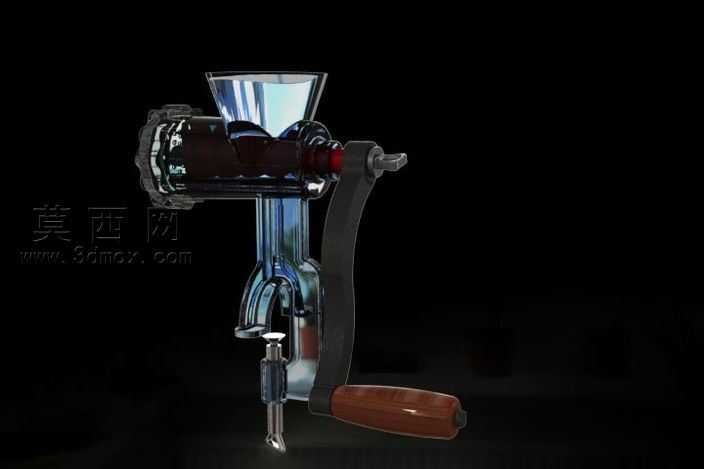

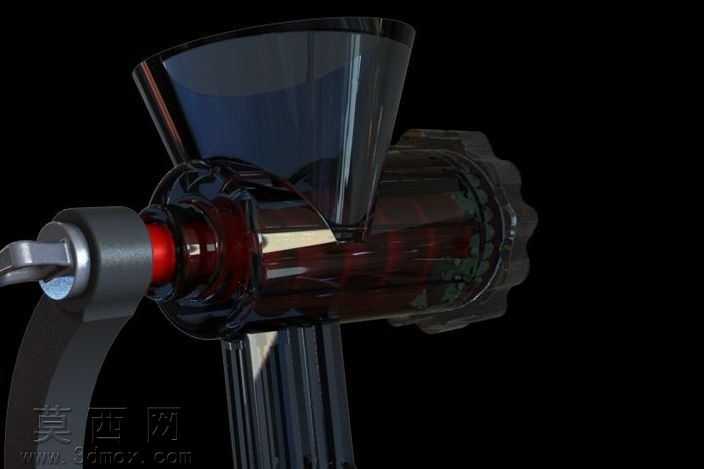

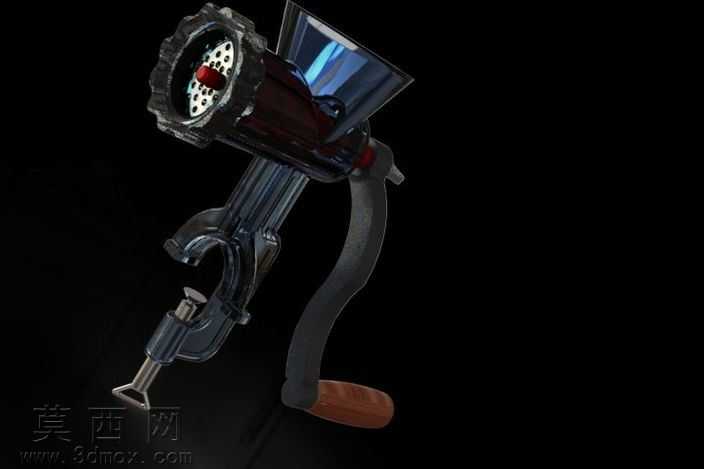

本作品为手动手摇式研磨机的三维设计成果，建模阶段采用自底向上的装配设计思路，先对各个独立零部件进行单独建模，再按照实际装配约束完成整体组合。首先针对进料斗部分，采用曲面建模方式还原其敞口收窄的漏斗形态，保证进料时物料可顺畅滑落至研磨腔内部，曲面构建时通过曲率连续约束处理斗身与连接基座的过渡位置，避免出现生硬棱角。研磨腔体作为核心功能部件，建模时还原了内部的螺旋送料结构与研磨啮合结构，精准还原了手动驱动下物料从进料到挤压研磨再到出料的完整运动路径，各部件间的配合间隙按照实际五金件装配公差设置，保证虚拟装配下无干涉问题。机身支架部分采用实体建模结合圆角处理，还原了铸铁材质支架的厚重支撑形态，同时预留了摇臂的转动轴安装位，轴孔与摇臂转轴采用同轴心约束，保证摇臂可绕轴顺畅转动。摇臂部分设计了符合人体工学的弯曲形态，末端搭配木质握柄的独立模型，握柄与金属摇臂的连接位置做了嵌合结构设计，还原真实产品的装配逻辑。出料口部分设计了可调节的出料嘴结构，可对应不同研磨细度的出料需求。材质与渲染阶段，金属部件分别赋予镀铬亮面金属、哑光铸铁两种不同材质，亮面金属部分调整了反射粗糙度参数，模拟真实五金件的抛光金属质感，哑光铸铁部分添加了细微的颗粒凹凸贴图，还原铸铁表面的细微肌理；木质握柄部分赋予实木纹理材质，调整纹理走向匹配握柄的圆柱形态，同时添加轻微的漆面反光效果，模拟木质手柄的涂漆质感；背景采用纯黑环境配合三点布光，主光从侧上方打亮机身主体，勾勒金属部件的高光轮廓，补光弱化暗部死黑区域，轮廓光分离机身与黑色背景，最终渲染效果清晰展现各部件的结构形态与材质质感。整体设计完整还原了手动研磨机的机械结构，各运动部件的约束关系符合实际使用逻辑，可用于手动器具的结构参考、五金产品设计演示等场景。
