微型纳米圆形多工位电连接器三维设计

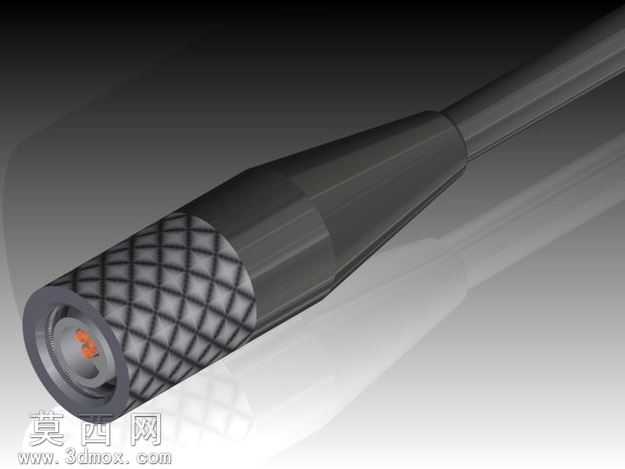

本款微型纳米圆形多工位连接器采用三维参数化建模方式完成全结构设计，建模过程中首先以公制毫米为统一单位，定位连接器的核心插接基准轴线，先完成内部插芯接触件的特征构建：针对多工位极小通径的接触端子，采用旋转凸台命令生成端子基体，再通过扫描切除完成端子接触端的弹性卡槽结构，保证端子插接时的接触稳定性与插拔力处于合理区间。随后构建内部绝缘基座，通过拉伸凸台生成绝缘安装板，利用阵列命令完成多工位端子安装孔的均布排布，确保各端子之间的绝缘间隙满足微型电气元件的耐压要求，避免相邻工位出现信号串扰问题。外壳结构设计阶段，针对连接器尾部的线缆过渡区域，采用放样凸台命令完成锥面过渡结构，实现线缆护套与连接器主体的平滑衔接，降低线缆弯折时的应力集中；外壳握持区域通过菱形滚花特征的圆周阵列，构建出网格状防滑纹理，既提升手动插拔时的摩擦力，也通过纹理的凹凸变化强化产品的工业质感。材质与渲染环节，外壳主体采用哑光黑色硬质工程塑料材质，调整材质的粗糙度参数至0.6，还原工程塑料的细腻磨砂质感；滚花区域通过凹凸贴图映射网格纹理，增强纹理的立体视觉效果；内部金属接触端子采用抛光金属材质，调整反射率参数模拟镀金接触件的金属光泽，绝缘基座采用浅灰色阻燃工程塑料材质，区分不同结构的材质属性。整体建模过程严格遵循微型连接器的尺寸公差要求，各配合面预留合理的装配间隙，既保证三维模型的结构完整性，也还原了产品作为极小通径多工位连接器的结构特点，可用于电气连接方案的展示、小型电子设备的布线装配模拟等场景。
