FRC机器人双CIM反向滚珠换挡传动机构

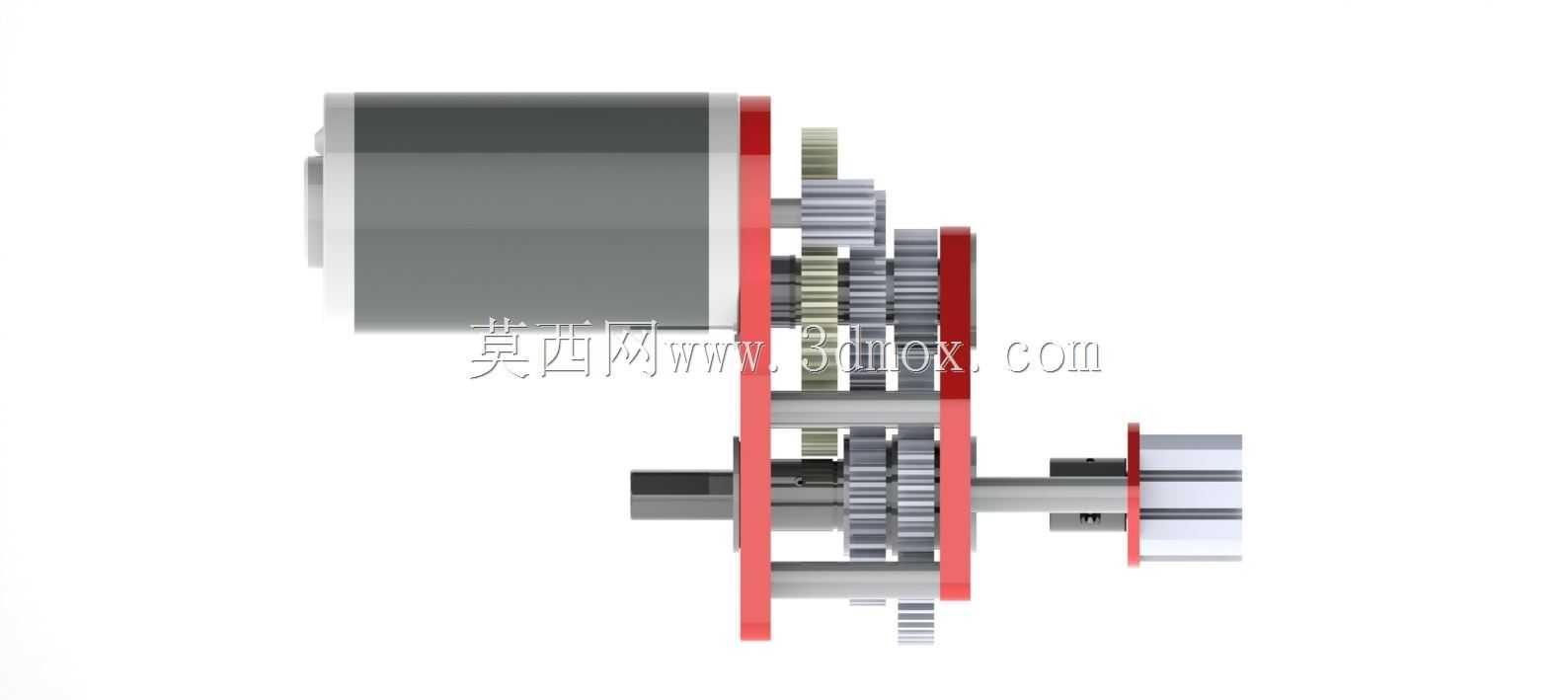

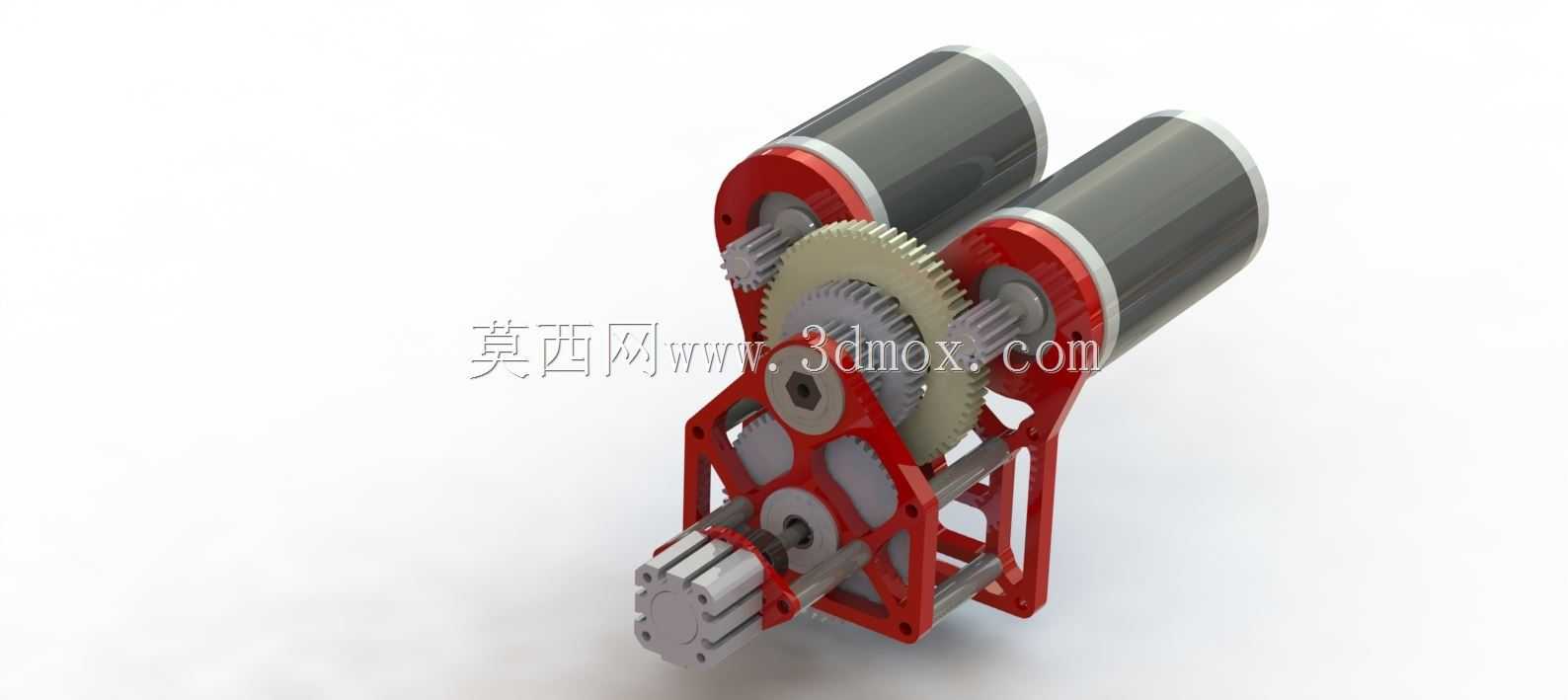

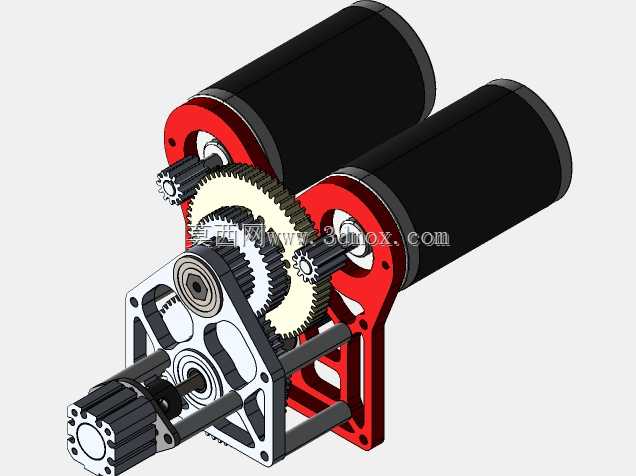

　　这套传动结构专为FRC竞技类机器人的行走或作业端动力切换需求设计，核心解决单电机输出无法同时兼顾高速行进与大扭矩作业的矛盾，在机器人对抗、任务执行类场景中，可根据赛场实时工况完成动力档位的无缝切换，避免传统单速传动在冲刺阶段转速不足、攀爬或推挤作业时扭矩不够的问题。从结构布局来看，整套组件采用双CIM电机平行布置方案，两个动力输出端通过直齿轮组完成动力汇流，中间的换挡拨叉配合滚珠移动结构实现不同齿数齿轮副的啮合切换，高速档传动比设定为1:6.05，适配机器人长距离冲刺、快速转场的工况需求，此时动力传递路径更短，传动损耗更低，可让机器人在平整赛场路面达到更高的行进速度；低速档传动比为1:13.75，大减速比带来的扭矩放大效应，

　　可支撑机器人完成攀爬坡道、推挤对抗、举升重物这类需要大输出扭矩的作业动作。设计过程中优先考虑了竞技场景下的结构可靠性，安装支架采用镂空式框架结构，在保证整体刚性的前提下尽可能降低组件自重，避免给机器人整体重量配额造成额外负担，所有齿轮啮合位置都预留了合理的侧隙，既可以抵消加工与装配带来的误差，也能在机器人受到冲击载荷时避免齿轮卡滞或断齿。安装边界方面，整套组件的动力输入接口完全匹配标准CIM电机的输出轴尺寸，支架上的安装孔位按照FRC机器人常用的铝型材安装间距设计，可直接固定在机器人底盘的标准型材框架上，不需要额外加工转接板；输出端采用标准的六角轴接口，可直接连接行走轮系、作业机构等负载，适配绝大多数FRC机器人的动力接口标准。

　　换挡执行端的滚珠移动结构采用滑动摩擦系数更低的设计，相比传统的拨叉直滑结构，换挡过程的卡滞概率更低，动作响应更快，即使在电机高转速差的状态下也能顺利完成档位切换，不会出现打齿问题。齿轮组的排布经过多轮迭代优化，两个电机的动力输入齿轮对称布置在换挡主齿轮两侧，动力汇流时的载荷分布更均匀，单侧齿轮的受力峰值更低，可有效延长齿轮组件的使用寿命，在连续高强度的竞技作业场景下也能保持稳定的传动精度。整套结构的外形轮廓充分考虑了机器人内部的空间利用率，双电机平行布置的方案相比同轴布置的换挡结构，轴向尺寸更短，可适配底盘内部空间更紧凑的机器人布局，所有外露的传动部件都预留了防护安装位，可根据赛场需求加装防护壳，避免赛场杂物卷入齿轮组造成传动故障。

　　从实际使用的角度来看，这套换挡结构不需要额外定制特殊规格的零部件，所有齿轮、轴、紧固件都采用竞技机器人领域的通用标准件，后期维护更换配件的成本更低，装配过程也不需要特殊工装，普通的内六角工具即可完成整机组装与拆解，方便参赛队伍在赛前快速调试、赛中快速维修。
