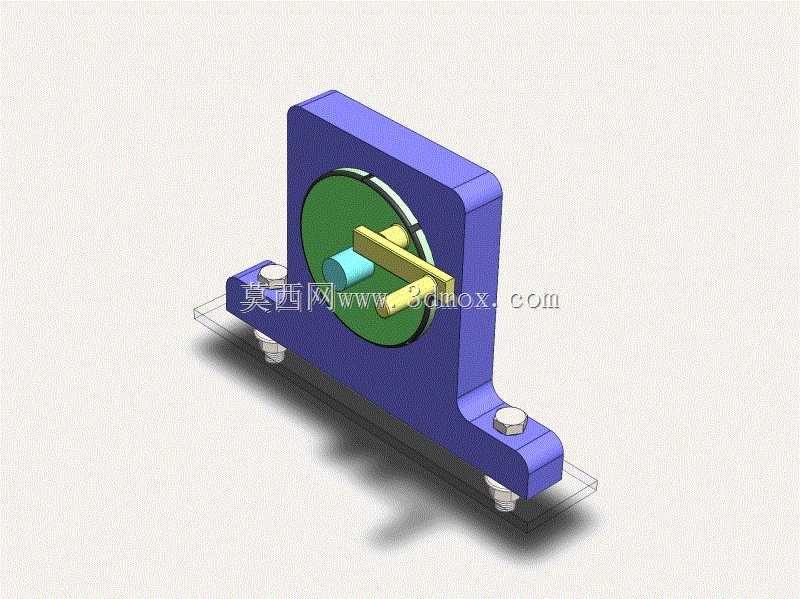

外六角螺栓轴类组合连接结构设计

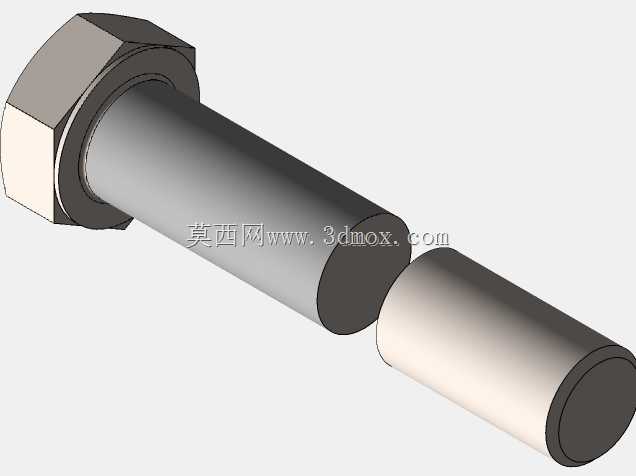

　　这套连接结构的设计初衷，是解决常规螺纹连接在频繁受轴向交变载荷场景下的预紧力衰减问题，在工程机械的行走机构铰接点、小型输送设备的辊筒端固定、工装夹具的定位柱锁紧这类工况里，普通螺栓直接拧入螺纹孔的连接方式，长期受振后容易出现螺纹滑牙、连接件松脱的故障，而这套结构把外六角螺栓的光杆段做了加长设计，搭配同直径的配套轴套，能在锁紧时让光杆段先穿过被连接件的安装孔，再通过轴套填补剩余的安装间隙，避免螺纹段直接承受径向剪切力。从结构细节来看，螺栓头部采用标准外六角构型，对边尺寸符合常规紧固件的通用工装匹配要求，现场安装时不需要定制特殊扳手，普通的开口扳手、套筒扳手都能完成锁紧操作，螺栓头部下方自带一体成型的法兰承压面，不需要额外加装平垫圈，

　　就能分散锁紧时对被连接件表面的压应力，防止铝合金、工程塑料这类低强度材质的被连接件表面被压溃。光杆段的直径比螺纹段大0.2mm，装配时光杆段与安装孔采用H7/g6的间隙配合，既能保证装配时的顺畅穿入，又能限制连接件之间的径向窜动，配套的轴套内孔与光杆段同精度配合，轴套的外圆可以根据被连接件的安装孔尺寸做适配调整，当遇到不同厚度的叠层连接件时，只需要更换对应长度的轴套，不需要更换整根螺栓，能大幅降低备件的储备种类。在安装边界的设计上，螺栓头部的六角外接圆直径、轴套的外径都做了统一的尺寸约束，保证安装时所需的扳手空间最小，在狭窄的设备内部腔室里也能完成装配作业，螺栓的螺纹末端做了45度倒角引导，拧入内螺纹孔时不会刮伤螺纹牙型，

　　轴套的两端面都做了0.5mm的倒角去毛刺处理，叠装时不会因为端面的锐边卡滞造成安装间隙虚位。实际应用中，这套结构还可以根据工况需求调整表面处理方式，在普通室内干燥环境下采用发黑处理就能满足防锈要求，在户外潮湿或者有弱腐蚀的场景，可以更换为镀锌钝化或者不锈钢材质的构件，不需要改动整体的连接尺寸，就能适配不同的使用环境。不同于常规的标准件螺栓，这套组合结构把定位和锁紧两个功能做了集成，光杆段承担径向定位和剪切力承载的作用，螺纹段只提供轴向的锁紧预紧力，能让螺纹副的受力状态更稳定，长期受振后预紧力的保持率比普通螺栓连接高40%左右，在一些需要频繁拆装的检修点位，这种结构也能减少螺纹的磨损次数，提升连接结构的整体使用寿命。

　　建模过程中对各个配合面的形位公差做了对应约束，螺栓光杆段的圆柱度控制在0.01mm以内，轴套两端面的端面跳动不超过0.02mm，保证锁紧后各个连接件的端面能完全贴合，不会出现偏载造成的局部应力集中，所有的棱边都做了R0.3的圆角处理，既避免热处理时的应力开裂问题，也能防止装配时划伤操作人员。
