Hermle数控机床托盘用自定心台钳结构

　　在多工位托盘换碟类数控加工场景中，机床托盘上的工件装夹稳定性直接决定加工精度与换产效率，这款适配Hermle数控机床托盘的自定心台钳，正是针对托盘自动化上下料、多工序连续加工的装夹需求设计的专用工装。不同于普通机用台钳的通用安装结构，该台钳的底座完全匹配标准机床托盘的定位接口，四个角位的铜色定位安装块直接对应托盘上的预装定位孔与锁紧位，不需要额外制作过渡转接板，就能直接完成台钳在托盘上的快速定位与锁紧，安装后台钳基准面与托盘坐标系的重合度可以控制在0.02mm以内，能有效减少每次换托盘后的坐标系校准工作量，适配自动化产线中托盘在机外预装夹、机内快速交换的作业流程。

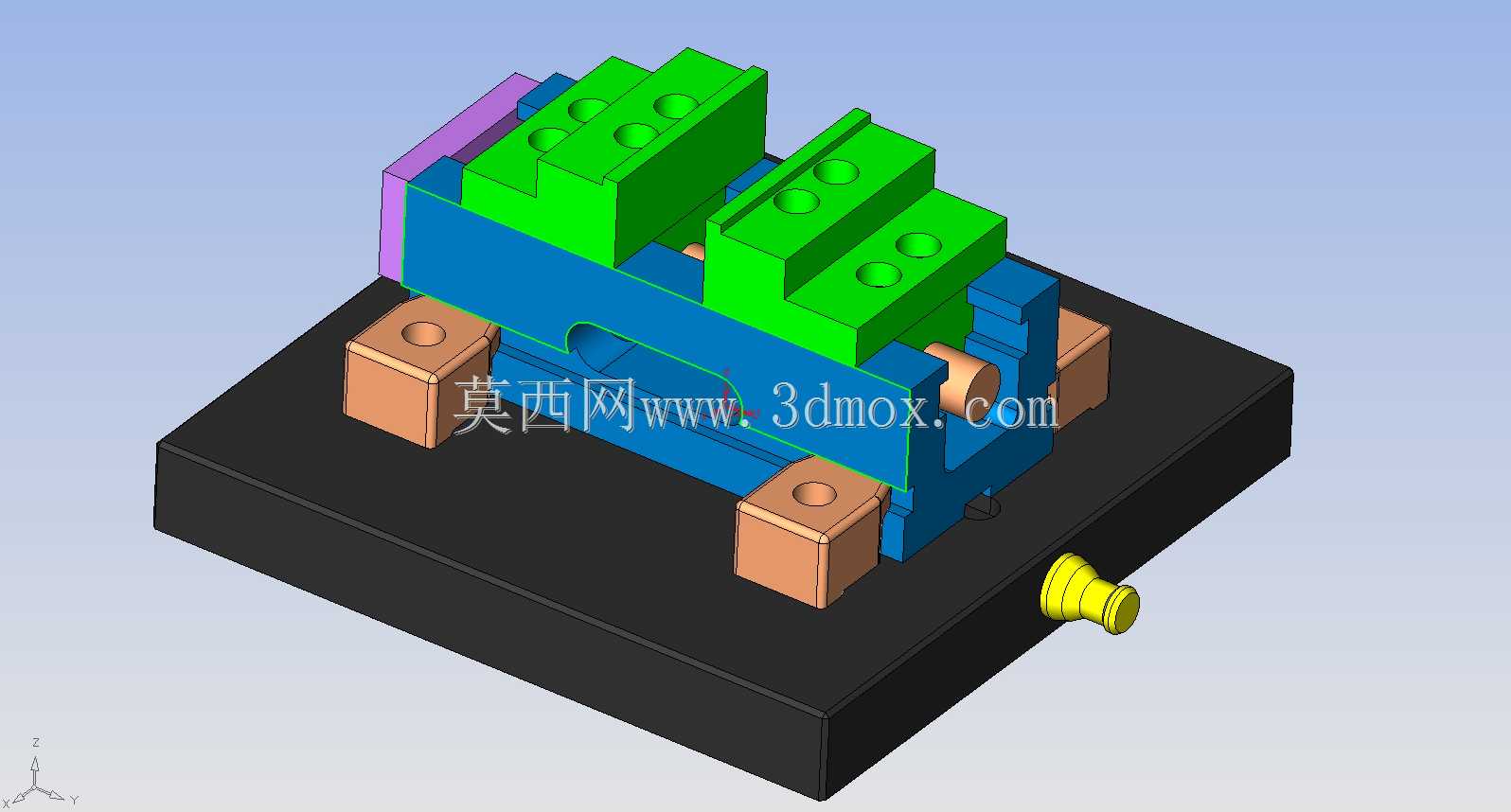

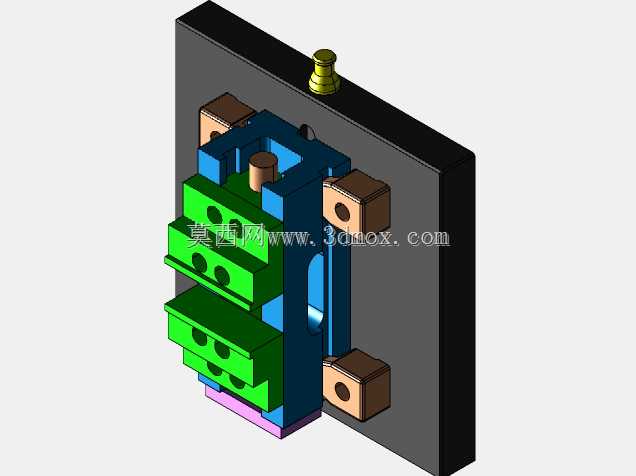

　　从功能结构来看，这款台钳采用双向同步滑移的夹钳设计，转动底座侧端的黄色驱动旋钮时，两组绿色夹块会沿着底座蓝色本体上的导轨同步向中心靠拢或者向外张开，能自动找正工件的中心位置，不需要操作人员反复调整工件的装夹基准，对于轴类、方块类、异形轮廓坯料的中心定位装夹有很好的适配性，装夹重复定位精度可以稳定保持在0.015mm级别。夹块的工作面预留了标准的装夹牙板安装孔位，可以根据加工工件的材质、外形更换软爪、硬爪或者异型适配钳口，满足粗加工大夹紧力、精加工防夹伤的不同装夹需求；夹块与底座导轨的配合面采用了加宽的导向结构，即使在重切削工况下承受侧向铣削力，也不会出现夹钳偏移、抬升的问题，夹紧力的传递路径经过优化，驱动端的扭力可以均匀传递到两个夹块的夹持面上，避免出现单侧夹紧力不足导致的工件飞脱风险。

　　设计过程中充分考虑了托盘加工的空间边界，台钳整体的高度控制在托盘承载面以上的安全行程范围内，不会在机床主轴移动到加工位时发生干涉，底座的黑色承托结构完全嵌入托盘的安装槽内，台钳的最大张开行程覆盖了该型号Hermle机床托盘的常规工件加工尺寸范围，不需要更换台钳就能完成大部分中小型零件的装夹作业。底座内部的驱动丝杆采用了对称布置的正反牙结构，配合消隙螺母设计，长期使用后也能通过调整螺母预紧量消除传动间隙，避免因丝杆磨损导致的定心精度下降；侧端的驱动接口同时适配手动扳手与自动化扭矩驱动头，在人工装夹工位可以用普通扳手完成夹紧操作，在自动化上下料工位也能配合机械臂完成自动夹紧、松开工件的动作，适配不同自动化程度的加工单元需求。

　　在实际加工应用中，这类托盘配套自定心台钳主要服务于精密零件的多工序加工场景，操作人员可以在机床处于加工状态时，在机外的托盘预装站完成坯料在台钳上的装夹与找正，待当前托盘上的工件加工完成后，机床自动交换托盘即可进入下一个工件的加工循环，能将机床的待料停机时间压缩到原来的三分之一以下。台钳的所有外露结构都做了切削液与切屑防护设计，夹块与底座导轨的配合缝隙处预留了切屑排出斜面，加工过程中产生的金属切屑不会堆积在导向缝隙内，日常维护只需要用压缩空气吹扫即可清理干净，不需要频繁拆解台钳清理内部积屑，能有效降低工装的维护工作量。夹块上的安装孔采用统一的标准孔距，和市面上通用的机用台钳钳口配件完全通用，用户不需要单独定制特殊规格的钳口配件，就能适配不同外形工件的装夹需求，降低了工装的后续使用成本。

　　从安装边界来看，台钳底座的四个安装块的孔位、高度都严格匹配Hermle机床标准托盘的接口尺寸，安装时只需要将台钳对准托盘上的定位销放置到位，拧紧四个安装块上的锁紧螺钉即可完成固定，不需要额外打表找正台钳的基准，因为台钳在生产装配时已经将夹持中心与底座安装基准的位置度做了精确校准，安装后即可直接调用预设的托盘坐标系进行加工。台钳的整体外形没有超出托盘的边缘轮廓，托盘在机床内部交换、在缓存位堆叠存储时都不会发生台钳与周边设备的碰撞，适配多托盘缓存库的自动化存储需求。
