机加工手动螺杆式夹紧虎钳结构设计

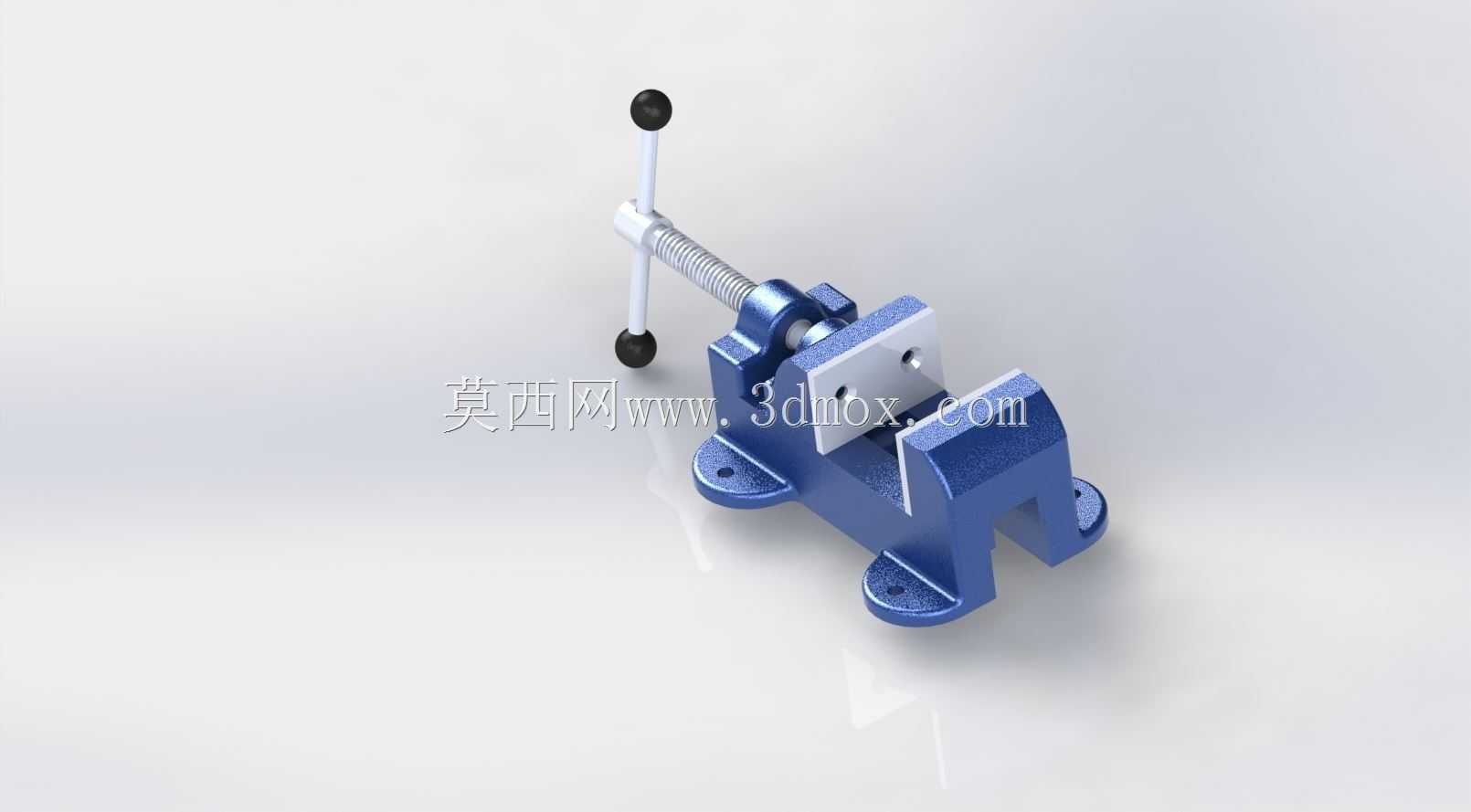

　　这款手动螺杆式虎钳是机加工、钳工装配场景中最基础也最高频的通用夹紧工装，日常在台式钻床、小型铣床、钳工台工位上承担工件定位夹紧的核心作用，不管是小批量零件的钻孔、攻丝、修锉工序，还是装配环节的零件固定作业，都能通过这套结构实现稳定的工件夹持，避免加工过程中工件位移导致的尺寸超差或加工报废。从结构设计逻辑来看，整套虎钳采用固定钳身与活动钳身配合的经典布局，固定钳身底部设置两个带安装孔的凸耳，安装时可通过螺栓穿过凸耳孔将虎钳整体锁紧在工作台T型槽或者钳工台台面上，安装边界需预留至少1.5倍钳身长度的操作空间，保证手柄转动时不会与周边工位器具产生干涉，钳身整体采用铸铁材质的结构设计思路，既保证了夹持时的整体刚性，又能控制整体重量，

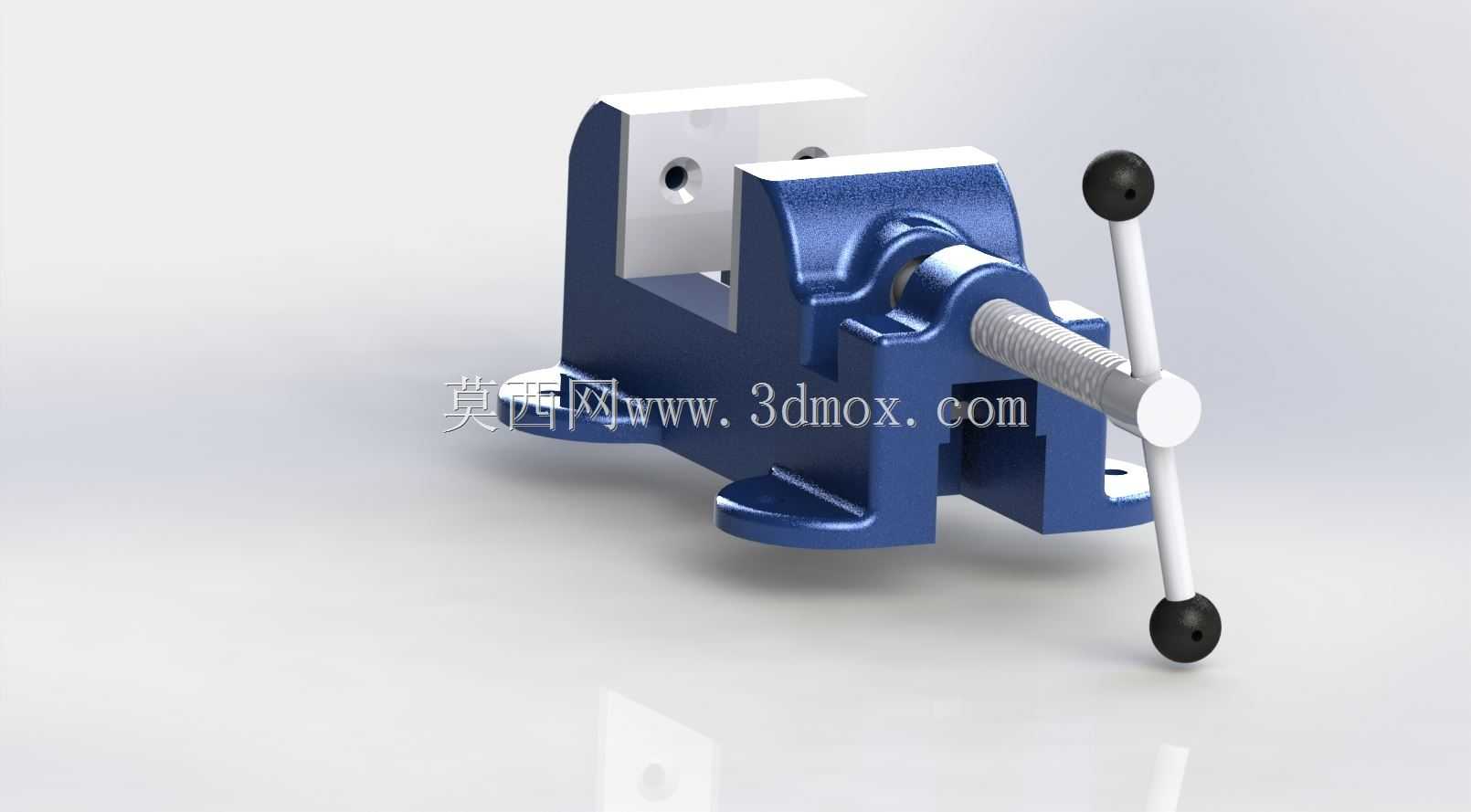

　　方便工位间的临时移位调整。核心的夹紧传动采用梯形螺杆副结构，螺杆一端与活动钳身通过防脱结构连接，转动端部的球头手柄时，螺杆带动活动钳身沿固定钳身的导向导轨做直线往复运动，实现钳口的开合动作；梯形螺纹的选型本身具备自锁特性，夹紧工件后不会因为加工过程中的振动导致钳口松脱，不需要额外增加锁止结构就能保证夹持可靠性，手柄两端的球头设计符合人工操作的施力习惯，单手即可完成大部分常规工件的夹紧操作，遇到大尺寸刚性工件需要更大夹紧力时，也可通过套管加力杆套在手柄上增力，但设计时已经限定了螺杆的额定扭矩，过度加力会导致螺杆变形或钳口崩损。钳口部分采用可拆卸式的硬钢钳口板，钳口板表面加工有交叉网纹，夹紧时可以增加与工件表面的摩擦力，

　　避免光滑工件受力滑脱，钳口板通过沉头螺钉固定在钳身上，长期使用磨损后可以快速拆卸更换，不需要整体报废钳身，降低了工装的长期使用成本；固定钳身的导轨面采用一体化铣削成型，导向间隙经过设计校核，活动钳身移动过程中不会出现上下翘曲或左右偏摆，保证两个钳口板的平行度误差控制在0.02mm以内，夹持规则矩形工件时可以保证工件定位面与钳身基准面的贴合度，减少装夹找正的时间。从实际使用的场景适配来看，这款虎钳的钳口开度可以覆盖常规小型机加工零件的夹持需求，最大夹持深度满足普通钻孔、轻铣工序的工件悬伸要求，针对异形工件，也可以在钳口处加装定制的软钳口或者仿形钳口垫，拓展夹持范围，比如针对圆柱形工件可以更换带V型槽的钳口板，

　　针对薄壁易变形工件可以加装铜质软钳口，避免夹紧力过大导致工件表面压伤或变形。整套结构没有复杂的液压、气动元件，完全依靠纯机械结构实现夹紧动作，日常维护只需要定期在螺杆螺纹处、导轨配合面加注润滑脂，就能保证长期操作的顺畅性，不会出现气动元件漏气、液压元件漏油的故障，非常适合生产现场的复杂工况使用，即使在没有气源、电源的纯手工钳工工位，也能正常投入使用。在建模过程中，所有配合面的公差都按照实际机加工的精度要求进行了设定，螺杆与螺母的配合间隙、活动钳身与导轨的配合间隙都预留了实际装配的调整量，安装孔的位置尺寸与通用钳工台、小型机床的工作台安装孔位匹配，不需要额外加工转接板就能直接完成安装固定，钳身的倒角、圆角细节都按照实际铸件的工艺要求做了处理，避免尖锐棱角导致的操作磕碰风险，手柄的转动范围也做了运动仿真校核，全程不会与钳身、安装台面产生运动干涉，完全符合实际生产的使用要求。
