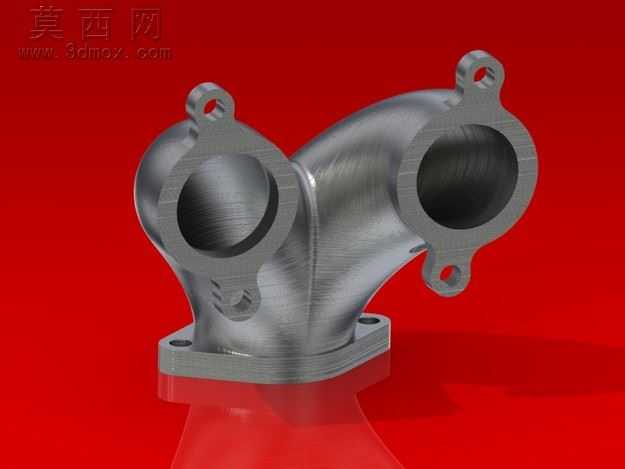

化油器进气弯管住房结构三维设计

做这个化油器进气弯管的建模时，最先卡壳的是弯管段的曲率过渡，一开始直接用普通扫掠做出来的曲面，在弯折处壁厚出现了明显的不均匀，靠近外侧的壁面偏薄，内侧又因为曲率堆积出现了冗余厚度，真要拿去做铸造的话很容易出现缩孔缺陷。后来干脆放弃了单一路径扫掠的思路，先把两端的安装法兰基准面定死，进气端对接化油器主体的法兰面留了三个小凸耳的安装位，每个凸耳的沉孔深度都特意做了0.2mm的余量，避免后期装配时螺栓锁死出现应力开裂。出气端的法兰做了加厚的唇边结构，对接进气歧管的时候能更好地卡紧密封胶圈，不用额外打胶也能保证气密性。曲面部分拆成了三段来做，中间弯折段用双导轨放样，特意调整了每个截面的椭圆度，让气流通过的时候不会出现截面突变产生紊流，毕竟化油器的进气效率直接影响燃油混合比，弯管内壁的曲面顺滑度差一点，高转速下的动力响应就会慢半拍。外壁的几个小固定凸台，一开始是直接凸在弯管外壁上的，后来做壁厚分析的时候发现凸台根部和管壁衔接的地方应力集中系数太高，装车后长期受发动机震动影响很容易裂，就给每个凸台根部加了R2的过渡圆角，还把凸台的高度压低了1.5mm，既够得着固定位，又不会因为凸台太长产生共振。材质调试的时候选了铸铝的质感，特意把表面做了轻微的磨砂颗粒感，没有做太亮的镜面效果，毕竟这类零部件装车后都是在发动机舱里，不会做高光的表面处理，光影调试的时候把主光源打在弯管的外侧弧面上，能清晰看到曲面过渡的顺滑度，没有多余的折痕和凹凸。整个模型做下来最在意的是装配的适配性，两端法兰的安装孔位完全对齐原厂的配合尺寸，弯管的弯折角度也避开了周边的管线干涉位，不用做额外的切割修改就能直接替换原厂件，不管是拿来做改装件的结构验证，还是做燃油动力系统的教学演示，都能直接用，不用再花时间调整配合尺寸。
