1/2英寸NPT接口消防洒水喷淋头结构

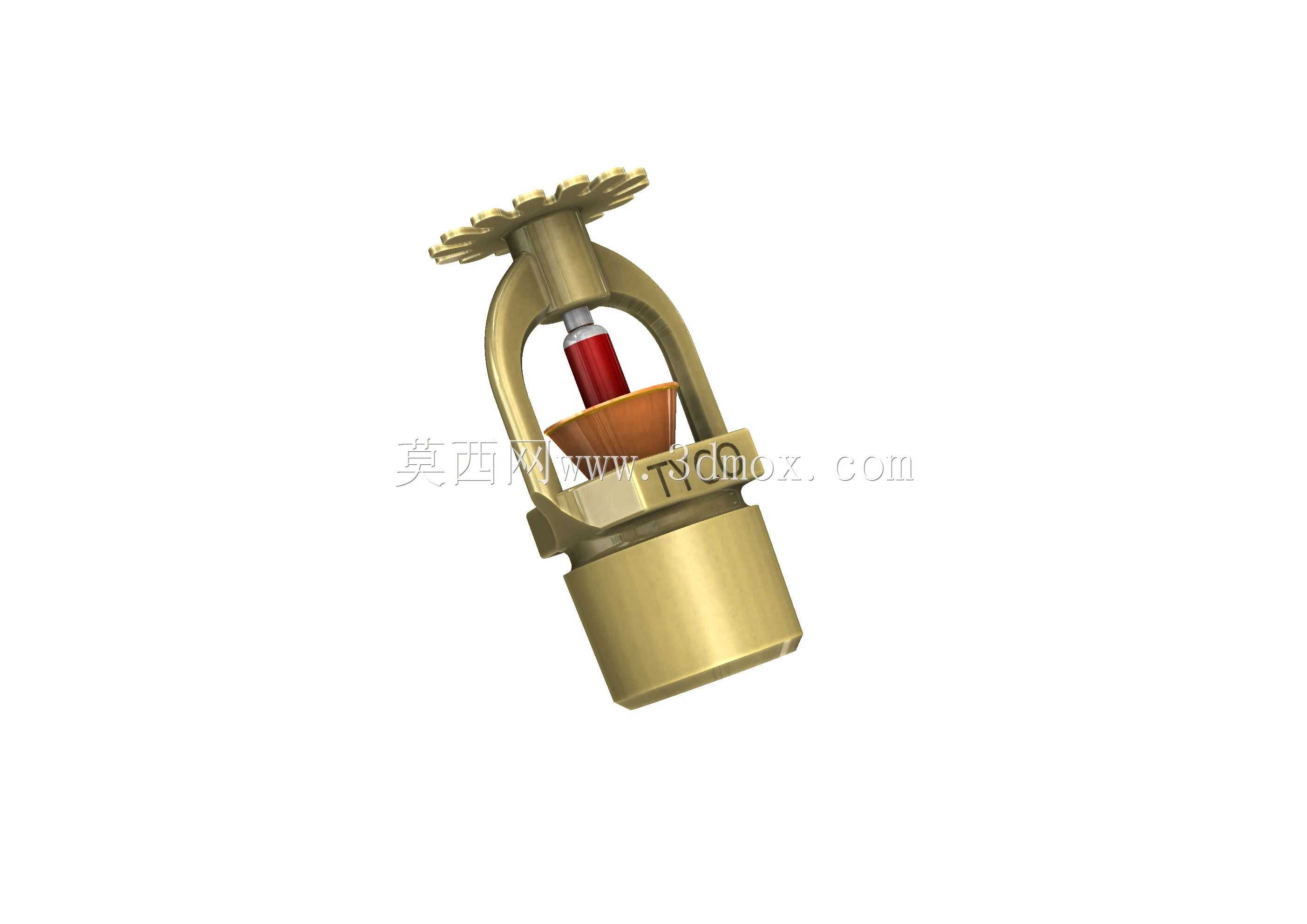

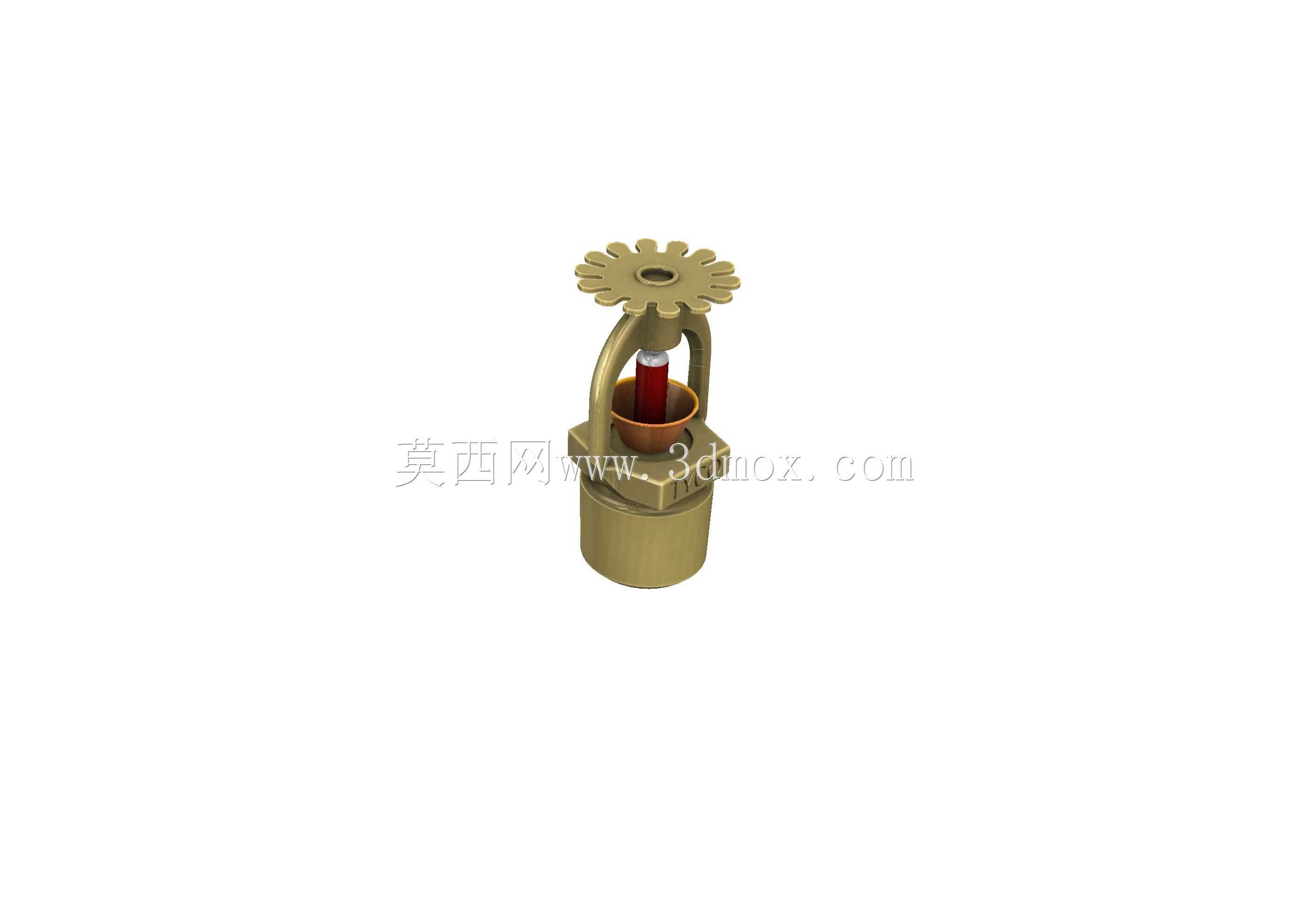

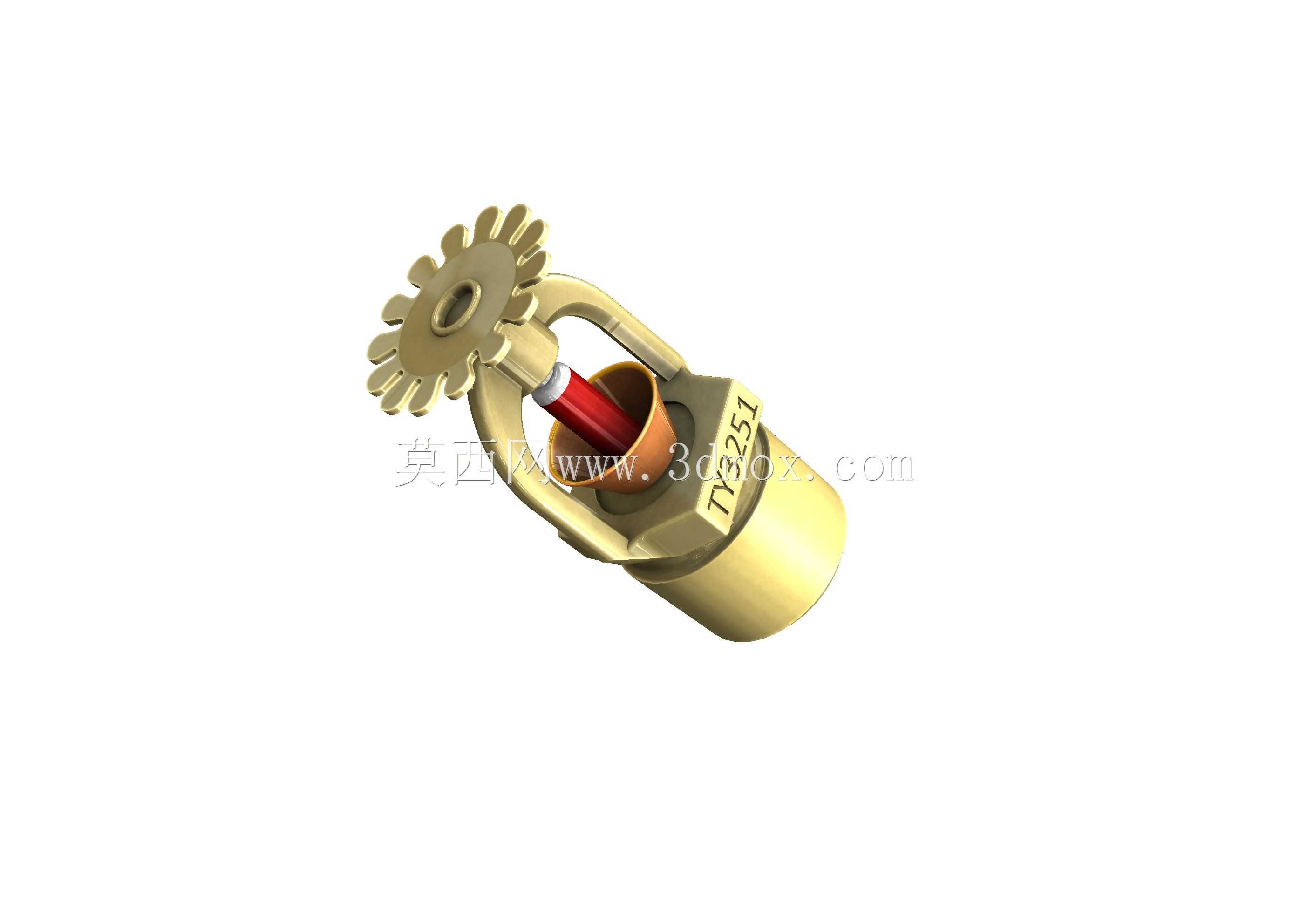

　　这款消防洒水喷淋头的设计，核心围绕民用建筑、商用空间的自动消防灭火场景展开，作为湿式自动喷水灭火系统的末端执行部件，它的作用是在防护区域出现火情、环境温度达到动作阈值时，自动开启喷水，实现初期火情的压制与扑灭，避免火势蔓延扩大。从结构设计逻辑来看，整体采用黄铜作为主体基材，兼顾耐腐蚀性与加工成型精度，适配长期在潮湿、多尘的建筑吊顶内安装的使用环境，不会轻易出现锈蚀卡滞的问题。顶部的溅水盘采用多齿均布结构，每一个齿形的角度、伸出长度都经过流体力学验证，当压力水从喷头出口喷出时，水流撞击溅水盘后会被均匀打散成规定覆盖半径的布水形态，确保防护区域内没有喷水盲区，布水密度满足消防规范的硬性要求。感温触发部分采用玻璃球感温元件，

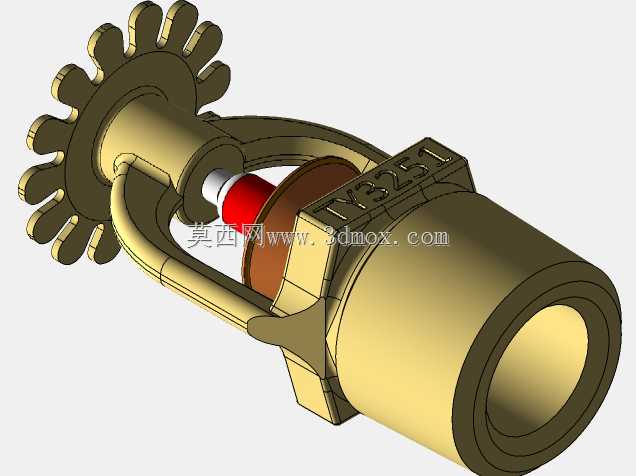

　　也就是模型中红色的部件，日常状态下玻璃球承受着喷口密封结构的预紧力，将供水通道完全封闭，不会出现渗漏水的问题；当环境温度升高到玻璃球的额定动作温度时，球体内的感温液体膨胀撑碎玻璃球，密封结构失去支撑被供水压力推开，水流随即进入喷头腔体冲向溅水盘完成布水。接口部分采用1/2英寸NPT锥管螺纹设计，这是消防供水管道系统的通用接口规格，安装时无需额外转接配件，直接可以和现场的供水支管完成螺纹旋接，锥管螺纹的密封特性可以保证在规定供水压力下不会出现接口渗漏。整个喷头的安装边界控制十分紧凑，从螺纹端面到溅水盘顶端的整体长度适配常规吊顶的安装预留空间，不会出现突出吊顶过多影响装修美观，或是缩进吊顶内部导致布水被遮挡的问题。设计过程中，

　　框架部分的弯臂结构做了等强度优化，既保证了玻璃球密封结构的压紧力足够，不会因为管网压力波动出现误喷，又尽可能减少了臂架结构对喷水水流的遮挡，让更多的水流可以直接冲击到溅水盘上，提升布水效率。喷口的通径尺寸经过匹配计算，和1/2英寸接口的通流能力适配，在标准供水压力下可以达到额定的喷水流量，满足对应防护面积的灭火用水量要求。密封副的结构采用铜质密封座配合弹性密封垫，在玻璃球的压紧力作用下，密封垫可以完全填充密封面的微观间隙，即便管网中长期存在压力波动，也不会出现慢渗的问题，减少日常运维的故障概率。溅水盘的齿形采用对称布局，不管喷头是直立安装、下垂安装还是边墙安装，只要调整对应的溅水盘朝向，就可以实现不同安装方式下的布水要求，

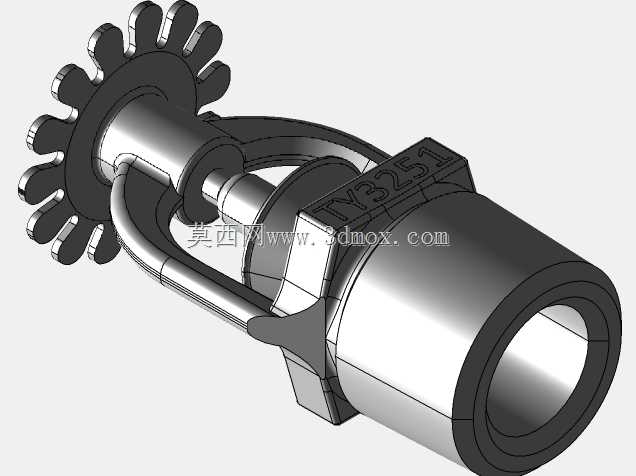

　　提升了产品的场景适配性。整个零件的建模过程严格按照实际加工工艺拆分特征，主体的腔体部分采用车削加工成型，框架弯臂部分采用热锻成型后再做精加工，溅水盘采用冲压成型后和主体框架铆接固定，所有的倒角、退刀槽结构都完全符合实际机加工的工艺要求，没有出现无法落地的建模特征。对于结构设计从业者来说，这个模型可以直观理解消防喷淋头的内部触发逻辑、密封结构设计思路、布水结构的形态特点；对于设备选型人员来说，可以通过模型直观核对安装尺寸、接口规格，确认是否适配现场的管网安装空间；对于三维建模学习者来说，可以参考这种工业五金零件的特征拆分方式，理解工艺约束对建模逻辑的影响，避免出现脱离生产实际的理想化建模问题。
