带金属运输框架的5000升储液罐结构

　　在散装液体短途转运、工地临时储水、农用燃油配送这类场景里，散装液体的储运一直是容易被忽略但直接影响作业效率的环节——普通塑料储罐虽然耐腐轻便，但转运过程中受挤压、磕碰很容易出现罐体变形甚至渗漏，而全金属储液罐自重过大，空载转运时会浪费大量运力，这款带框架的5000升储液结构，就是针对这类矛盾做的平衡设计。

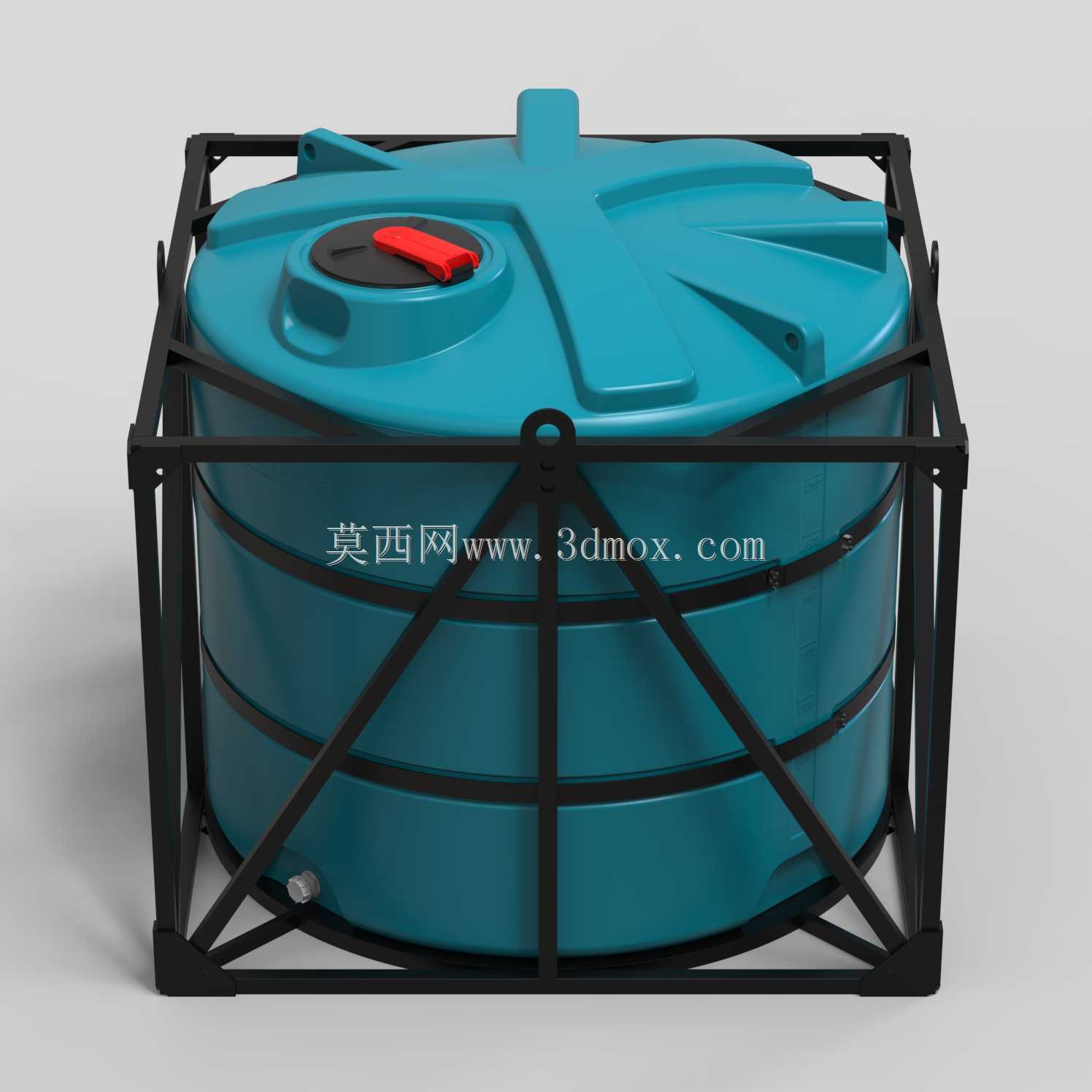

　　整个结构的核心是滚塑成型的高密度聚乙烯罐体，这类材质本身对常规水体、低浓度酸碱、农用燃油、部分工业溶剂都有不错的耐受性，不会像金属罐体那样长期接触液体出现锈蚀脱落的问题，也不会因为少量磕碰就出现掉漆、防腐层破损的隐患。罐体本身做了环形加强筋设计，沿着罐体周向分布的凸起筋条，能在满装液体时分散侧壁的液体静压力，避免长期满装出现罐体鼓胀变形，顶部的人孔带快开式密封盖，红色的操作端不需要额外工具就能徒手开合，日常加注液体、清理罐内残留都很方便，罐体底部靠近框架边缘的位置设置了低位排液口，排液时几乎可以排净罐内残留，不会在罐底留存积液造成长期沉积。

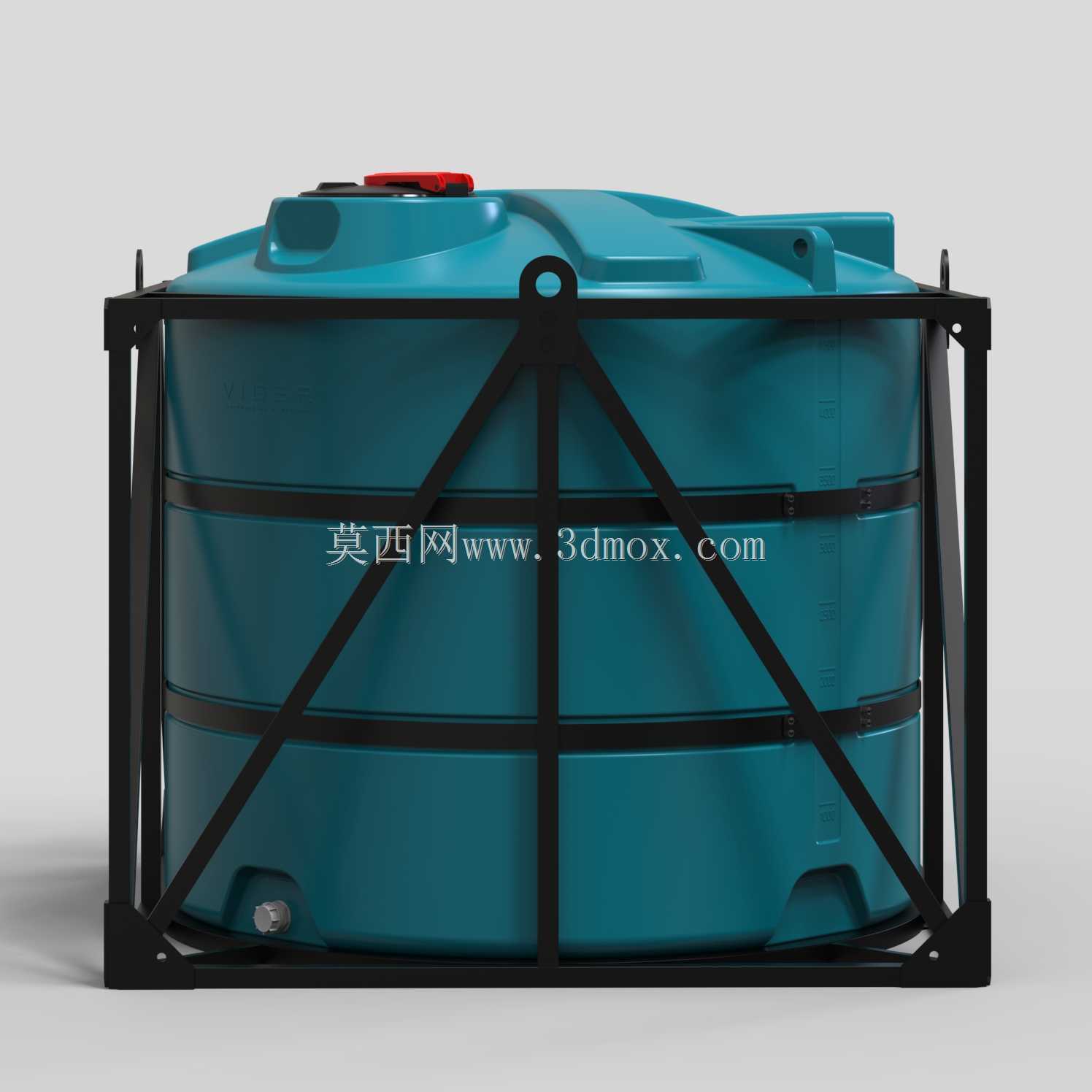

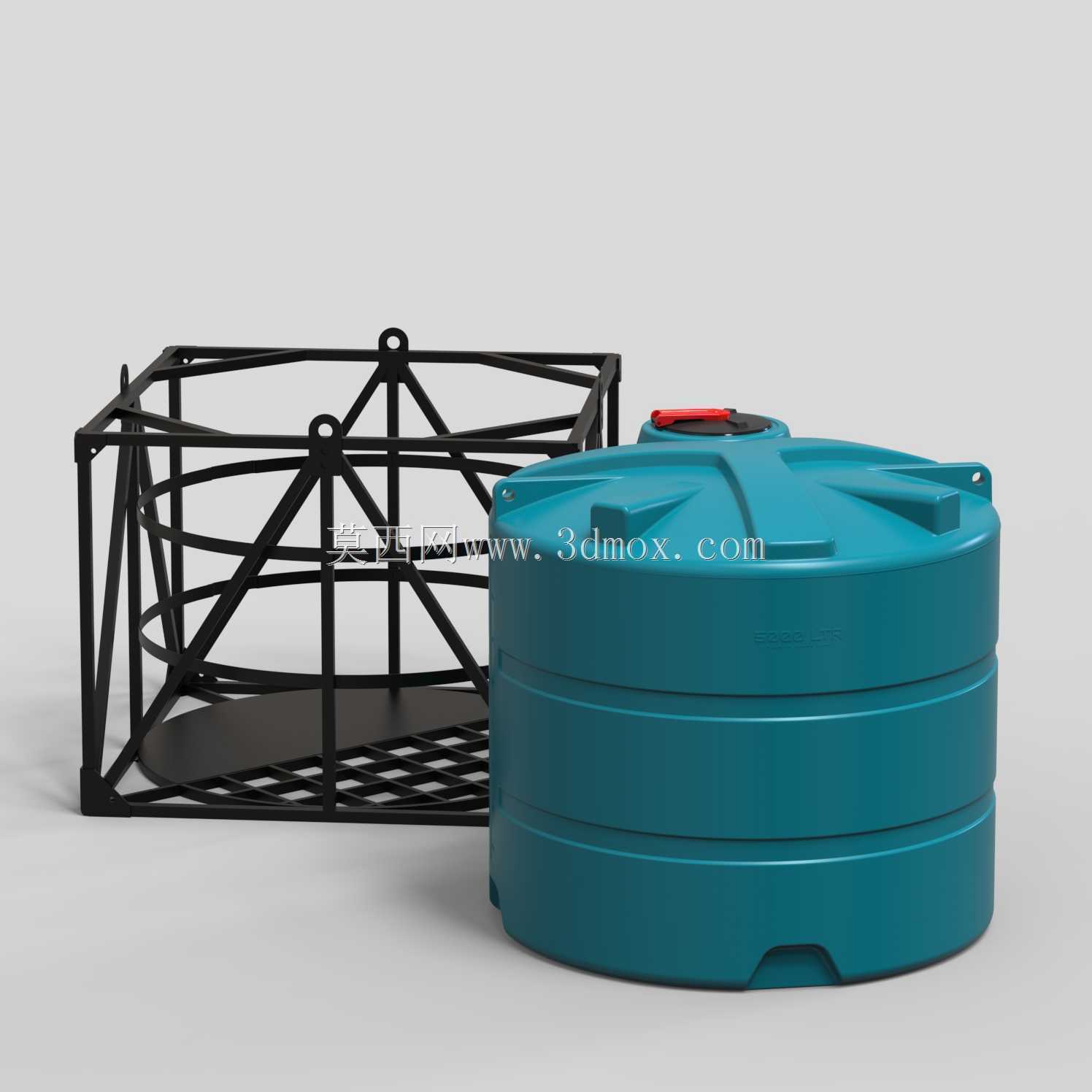

　　外部的金属框架是整个结构的承载核心，框架采用方形钢管焊接成型，整体做了黑色防腐涂装，适配户外露天存放、转运的使用场景。框架的竖向立柱直接作为整个结构的支撑腿，底部留出了足够的叉车作业空间，不管是厂区内短距离叉运转运，还是吊装到货运车辆上长途运输，都不需要额外做托盘适配。框架侧面的斜向交叉支撑，是针对运输过程中的横向冲击力设计的，车辆急刹、路面颠簸产生的横向载荷，会通过斜撑分散到整个框架结构上，不会直接挤压到塑料罐体本身，罐体和框架接触的位置都预留了缓冲间隙，避免运输过程中金属框架和塑料罐体硬摩擦造成罐体磨损。框架顶部设置了一体式的吊装吊点，不需要额外捆绑吊带就能直接吊装，吊点位置经过重心匹配，吊装时整个罐体不会出现倾斜，能避免罐内液体晃动造成的吊装失稳。

　　从尺寸边界来看，整个结构的外径控制在1950mm左右，高度1850mm，这个尺寸刚好适配普通货运车辆的货箱内宽，并排或者单台放置都不会超出货箱边界，不需要做超限运输申报。框架的外形尺寸比罐体最大外径大出400mm左右，这个预留空间一方面是给罐体受温膨胀留出余量，避免夏季高温环境下罐体膨胀被框架卡滞，另一方面也能在发生轻微碰撞时，让框架先承受冲击力，不会直接磕碰罐体本身。整个结构满装5000升液体时，总重量控制在120公斤左右（不含液体），相比同容积的全金属储液罐，自重降低了近六成，空载转运时能大幅减少无效载荷。

　　在实际使用中，这类储液结构不需要做额外的固定基础，直接放置在平整的硬化地面就能使用，工地临时供水时可以直接作为临时储水罐连接供水管路，农用作业时可以运输燃油、液态肥到田间，工业厂区内可以作为切削液、生产废水的临时中转存储，框架本身的堆叠设计（顶部支撑和底部支腿匹配），还能在空载时多层堆叠存放，减少仓储占用的空间。设计时特意将排液口的高度设置在离地面100mm以上的位置，常规的阀门、快接接头都能直接安装，不需要额外垫高罐体，排液操作时接桶、接管都有足够的操作空间。罐体顶部的人孔位置做了凹陷设计，密封盖合上之后不会高出框架顶面，堆叠存放时不会压坏罐顶的密封结构。
