旋转成型模板拆装手动夹具结构设计

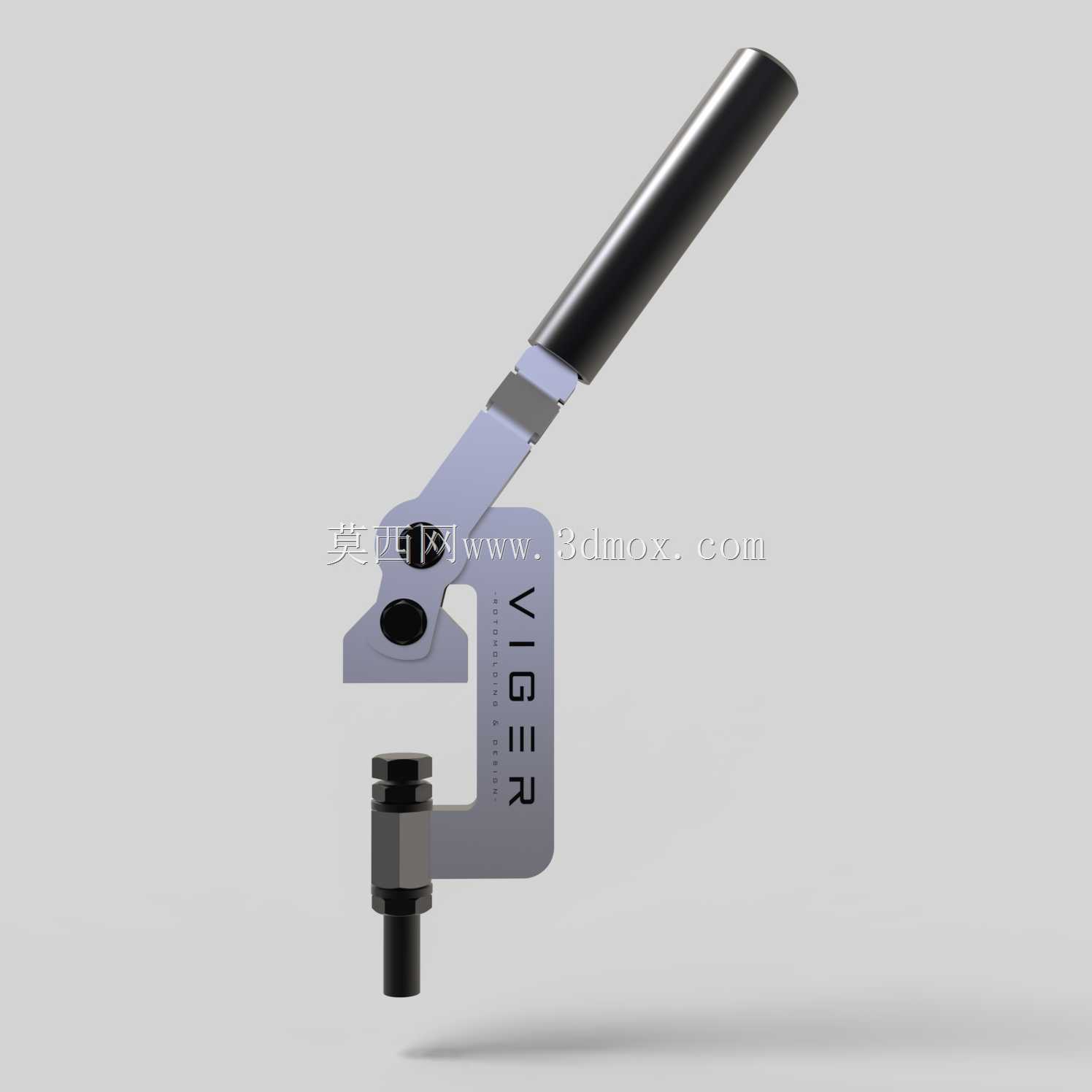

　　在滚塑也就是旋转成型的生产现场，模具的拆装效率直接决定了单批次的产能上限，这类手动夹具正是针对铝制滚塑模的合模锁紧、拆模分离环节设计的便携工装，区别于车间里固定工位的液压、气动夹紧装置，它不需要外接动力源，工人可以随身携带，在模具吊装、翻转、合模对位的各个环节随时操作，适配多规格中小型滚塑模具的装夹需求。从结构上看，这款夹具采用C型开口的钳体主体，开口深度预留了足够的操作空间，能够跨过模具的法兰翻边，不会和模具上的定位销、密封胶条产生干涉，钳体本身采用一体式弯折加工的金属基材，表面做了硬质氧化处理，应对车间里脱模剂、塑料粉尘的腐蚀环境，长期使用也不会出现表层剥落、锈蚀卡滞的问题。操作端的长手柄做了防滑包覆，

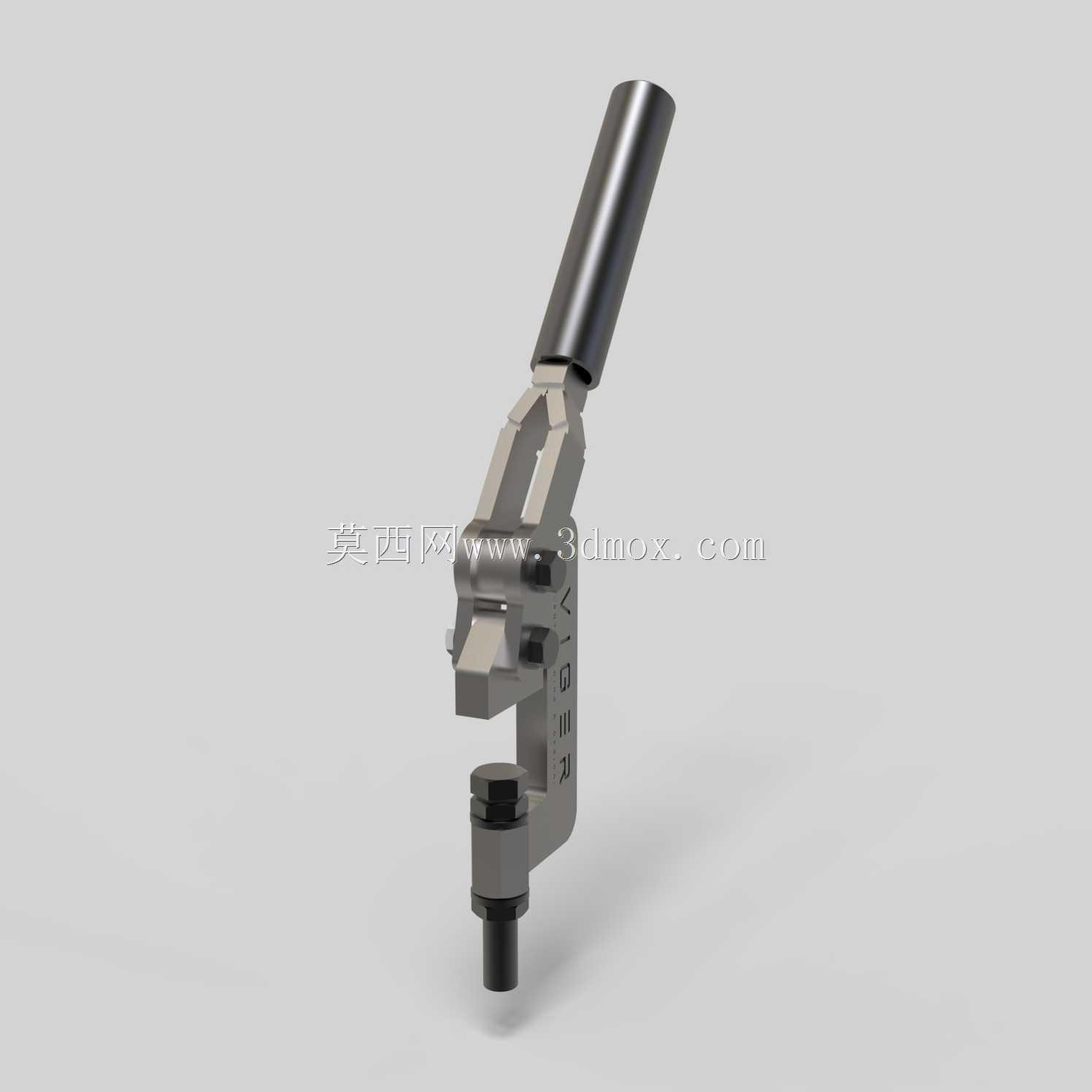

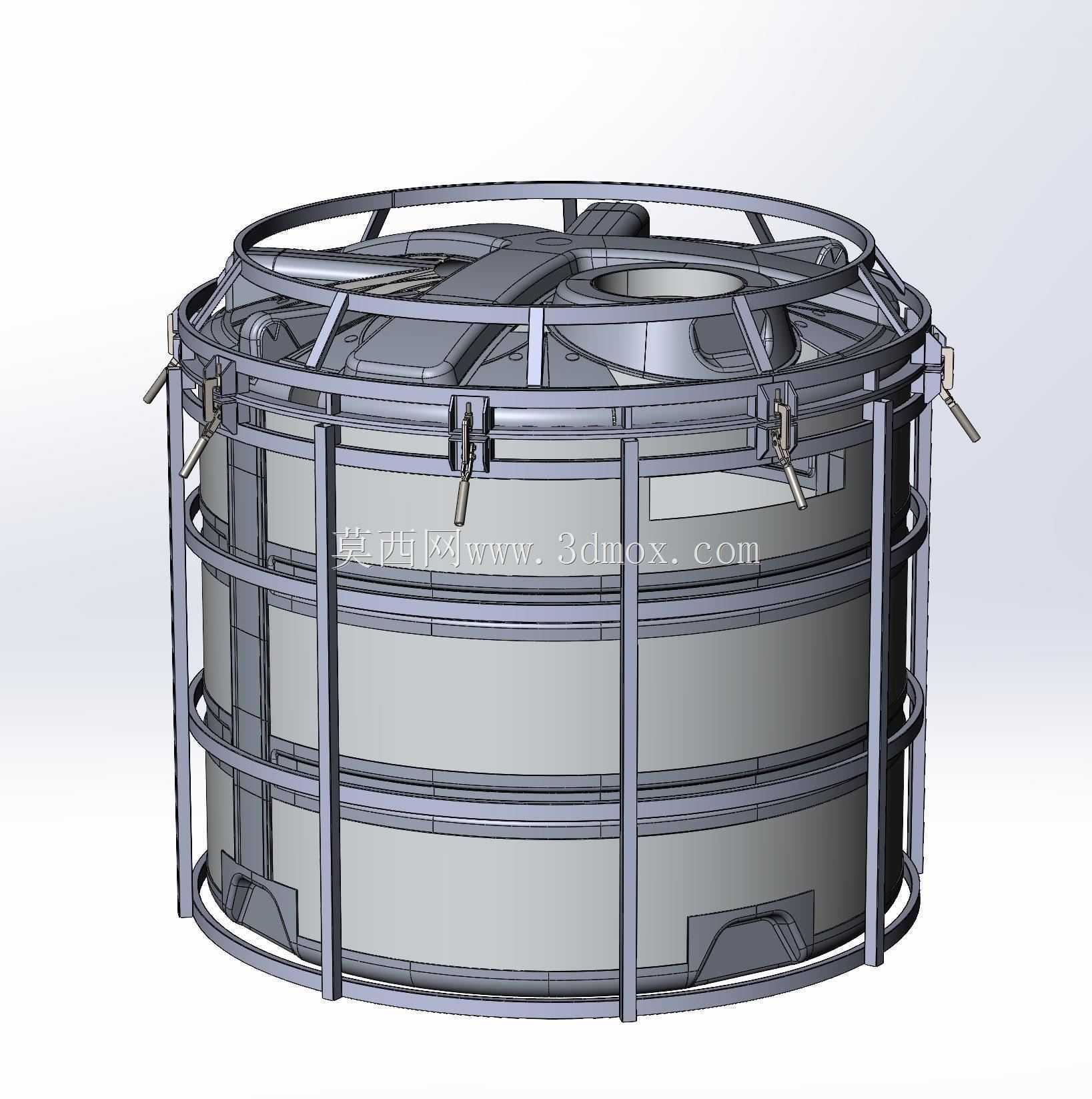

　　握持区域的直径符合人体工程学设计，工人施加握力的时候不会出现硌手的情况，手柄和钳体之间通过销轴连接，传动结构采用偏心压紧的原理，只需要扳动手柄到锁止位置，就能在压头位置产生数吨的压紧力，足够抵消滚塑过程中模具内部原料受热膨胀产生的开模力，避免合模缝出现飞边、漏料的问题。压头部分采用可更换的硬质合金垫块，和模具法兰接触的端面做了防滑网纹处理，夹紧的时候不会因为模具翻转、振动出现滑脱，垫块和压杆之间采用螺纹连接，磨损之后只需要更换垫块，不需要整体更换钳体，降低了工装的维护成本。在实际使用场景里，这类夹具往往是成组配套使用，一套中小型滚塑模会根据法兰周长配置6到12个同款夹具，沿着合模缝均匀布置，保证整个法兰面的压紧力均匀，

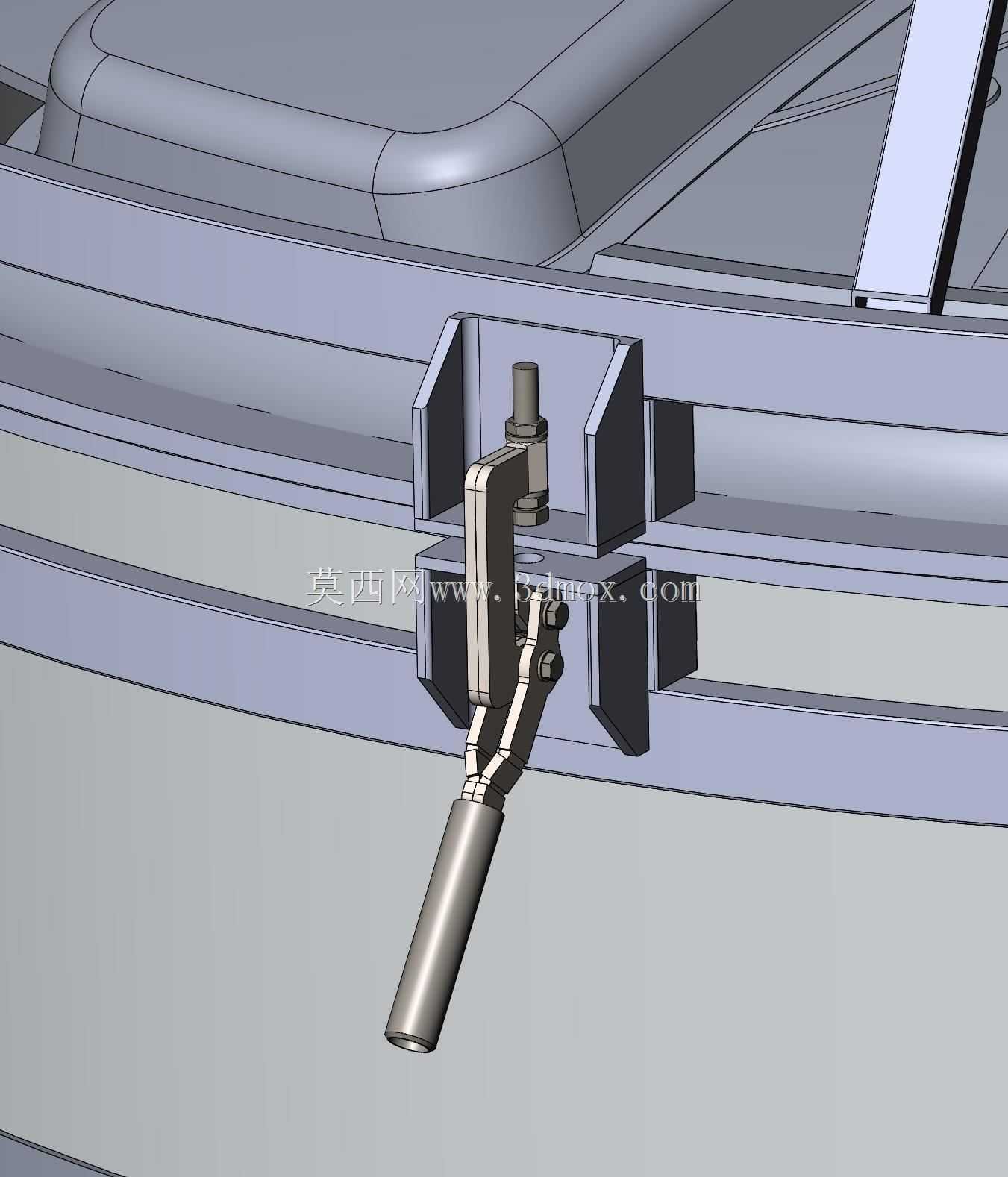

　　不会出现局部缝隙导致的产品缺陷。设计的时候特意控制了整体重量，单只夹具的重量控制在1.2公斤以内，工人长时间手持操作也不会产生过度的疲劳，C型开口的宽度做了通用化设计，能够适配15到50毫米厚度的模具法兰，覆盖了绝大多数民用滚塑产品，比如储水罐、保温箱、工业壳体类模具的法兰厚度范围，不需要针对每一套模具单独定制夹具，减少了车间的工装储备种类。钳体侧面的标识区域做了激光蚀刻的品牌标识，不会因为长期摩擦出现标识脱落，方便车间做工具盘点管理。压杆的行程做了限位设计，张开状态下的最大开口量刚好覆盖适配法兰的最大厚度，不会出现过度张开导致的偏心结构脱开，操作的时候不需要额外调整压杆位置，只需要把钳口卡在法兰上，扳下手柄就完成锁紧，

　　拆模的时候只需要向上扳动手柄，就能瞬间释放压紧力，整个锁紧和释放的操作时间不超过两秒，相比传统的螺栓压板式锁紧方式，单套模具的拆装时间能够缩短70%以上。在安装边界上，这款夹具不需要在模具上做额外的安装结构，完全依靠C型钳口的卡接和压头的摩擦力实现固定，不会对模具本体造成任何损伤，哪怕是已经投入使用的旧模具，也可以直接配套使用，不需要对模具做二次改造。钳体的边角位置都做了圆角钝化处理，操作过程中不会划伤工人的手部，也不会刮伤模具的成型表面，避免因为工装磕碰导致的产品外观缺陷。手柄的锁止位置做了到位反馈，当手柄扳到锁止点的时候会产生明显的触感反馈，工人不需要额外检查就能确认夹具已经锁紧到位，避免因为假锁导致的生产事故。在旋转成型的高温生产环境下，钳体基材能够承受120摄氏度以内的持续工作温度，哪怕模具加热之后靠近法兰位置的温度较高，也不会出现钳体变形、锁紧力衰减的问题，手柄的包覆层采用耐高温的橡塑材料，不会因为接触高温模具出现软化、融化的情况。从结构设计的合理性来看，整个夹具的受力路径经过优化，所有的受力点都做了加厚处理，销轴位置采用耐磨衬套，长期反复扳动也不会出现销轴磨损、旷量变大的问题，正常使用工况下的使用寿命能够达到万次以上的操作循环，完全满足车间批量生产的使用强度要求。
