内螺纹连接手动球阀三维结构设计

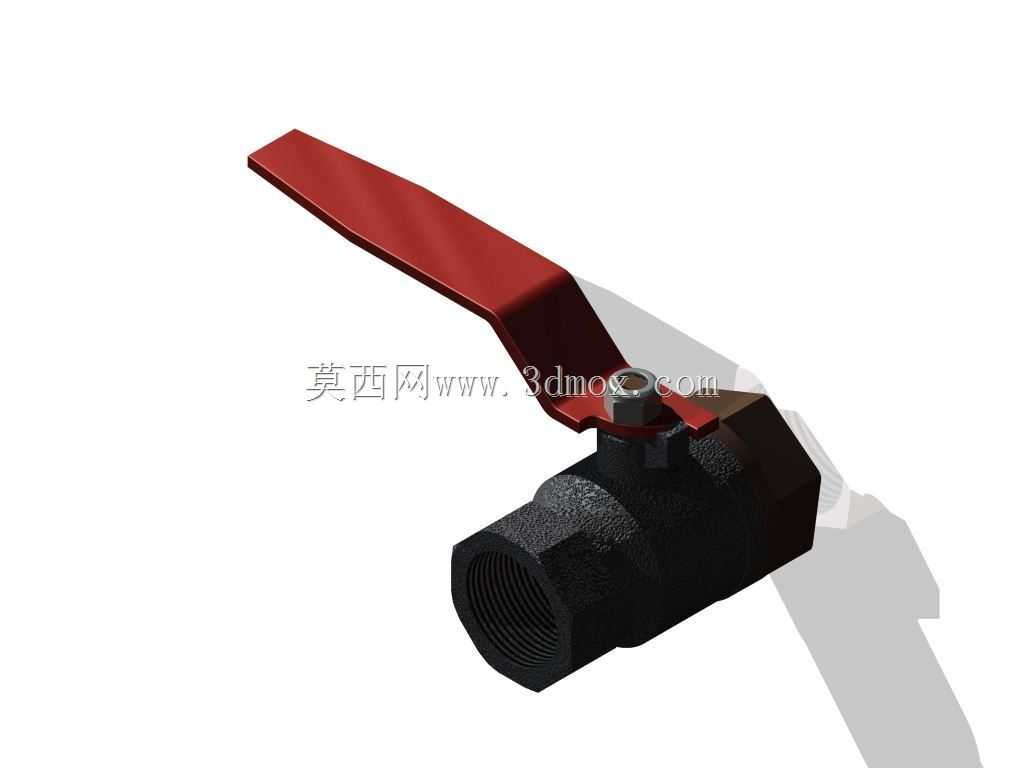

　　在民用给排水、小型液压站、压缩空气支路、燃油输送支管这类公称通径不大、操作频次适中的管路系统里，手动内螺纹球阀一直是截断类阀件的首选，这类阀件不需要配套气动、电动执行机构，完全依靠人工扳动手柄完成通断切换，结构简单可靠，后期维护成本极低，是现场运维人员最熟悉的管路控制元件之一。这款球阀采用一体式锻压黑色阀体结构，两端为标准内螺纹接口，可直接与同规格的外螺纹管路、接头旋合连接，不需要额外搭配法兰片、焊接工序，安装时仅需普通管钳即可完成装配，特别适合空间紧凑、管路排布密集的设备内部气液回路使用。从结构设计逻辑来看，这款球阀的核心密封副采用金属球芯配合弹性密封座的结构，球芯开有与管路通径一致的直流通道，当手柄与管路轴线平行时，

　　球芯通道完全对齐管路走向，介质流经时的压损极小，几乎没有多余的流道阻碍，适合输送水、液压油、压缩空气、轻质燃油等无强腐蚀的洁净介质；当手柄扳动至与管路轴线垂直位置时，球芯旋转90度，密封面完全贴合阀座，实现管路的零泄漏截断，操作行程仅需90度，开关动作迅速，不需要像闸阀那样多圈旋转手轮，紧急工况下可以快速完成通断切换。阀体外部的手柄采用加长杠杆式结构，红色涂装既符合工业阀件的操作标识规范，也能在复杂的设备管线中快速识别阀件开关状态，手柄与阀杆的连接采用扁方配合防松螺母的结构，长期扳动不会出现打滑松脱的问题，阀杆部位设置有多层填料密封结构，即使在带压状态下出现轻微渗漏，也可以通过压紧填料压盖的方式快速消除泄漏点，

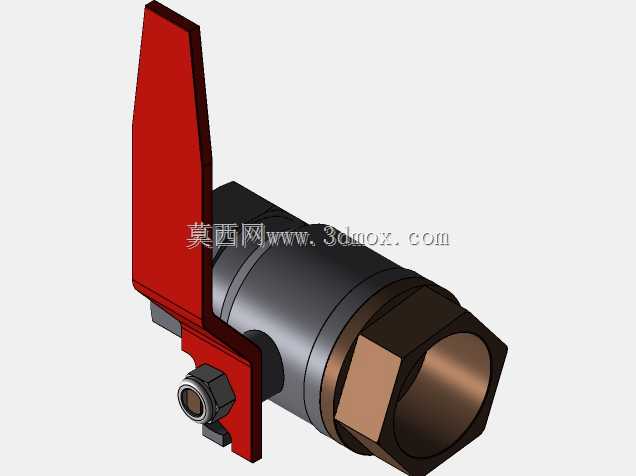

　　不需要将整个阀件从管路上拆解下来。在安装边界设计上，这款球阀的整体外形尺寸充分考虑了小通径管路的安装空间需求，阀体的六角结构方便管钳夹持施力，手柄的转动半径经过优化，安装时不需要预留过大的操作空间，即使相邻管路排布间距较小，也能顺利完成手柄的扳动操作，不会与周边的管路、设备结构件发生运动干涉。从实际使用场景出发，这类球阀常被布置在设备的介质入口端、支路分流节点、易损件前端的截断位置，方便后续更换滤芯、检修支路元件时，不需要关停整个系统的总管路，仅需关闭对应位置的球阀即可隔离局部回路，大幅降低设备运维的停机时间。建模过程中，对球芯的圆度、密封座的配合公差、螺纹接口的同轴度都做了精准还原，阀体表面的铸造纹理、

　　手柄的防滑冲压纹理都按照实物比例复刻，既可以用于设备装配阶段的管路干涉检查，也能作为阀件选型阶段的三维示意模型，帮助设计人员快速完成管路布局的方案验证，避免后期装配时出现阀件与周边结构干涉、操作空间不足的问题。不同于法兰连接的大口径球阀，这类内螺纹手动球阀的承压能力通常在中低压区间，适合工作压力不超过1.6MPa的常规工况，设计时没有多余的冗余结构，整体重量轻便，单人即可完成搬运与安装作业，在小型自动化设备、家装给排水、车间压缩空气管网、小型液压动力单元中有着极高的应用普及率。
