教学演示用手动控制四通三位滑阀结构

　　这款手动控制滑阀的三维结构，核心定位是液压传动入门教学场景的演示载体，区别于工业现场高压力等级的量产阀件，它把液压回路里最核心的4/3通阀工作逻辑做了全透明化的结构呈现，能让刚接触液压传动的学习者直观看到阀芯位移时，压力油在阀体内的通断、流向切换全过程，不用拆解工业阀就能搞清楚双作用液压缸的换向原理。

　　从实际应用场景来看，这类演示结构常出现在职业院校液压实训台、企业新入职机械维修岗的岗前培训教具里，也会作为液压系统设计入门的建模练习素材——很多刚接触液压元件建模的工程师，都会从这类结构清晰、功能逻辑明确的阀件入手，练习轴类零件、安装板、紧固件的配合建模，理解液压阀的密封、限位、安装逻辑。

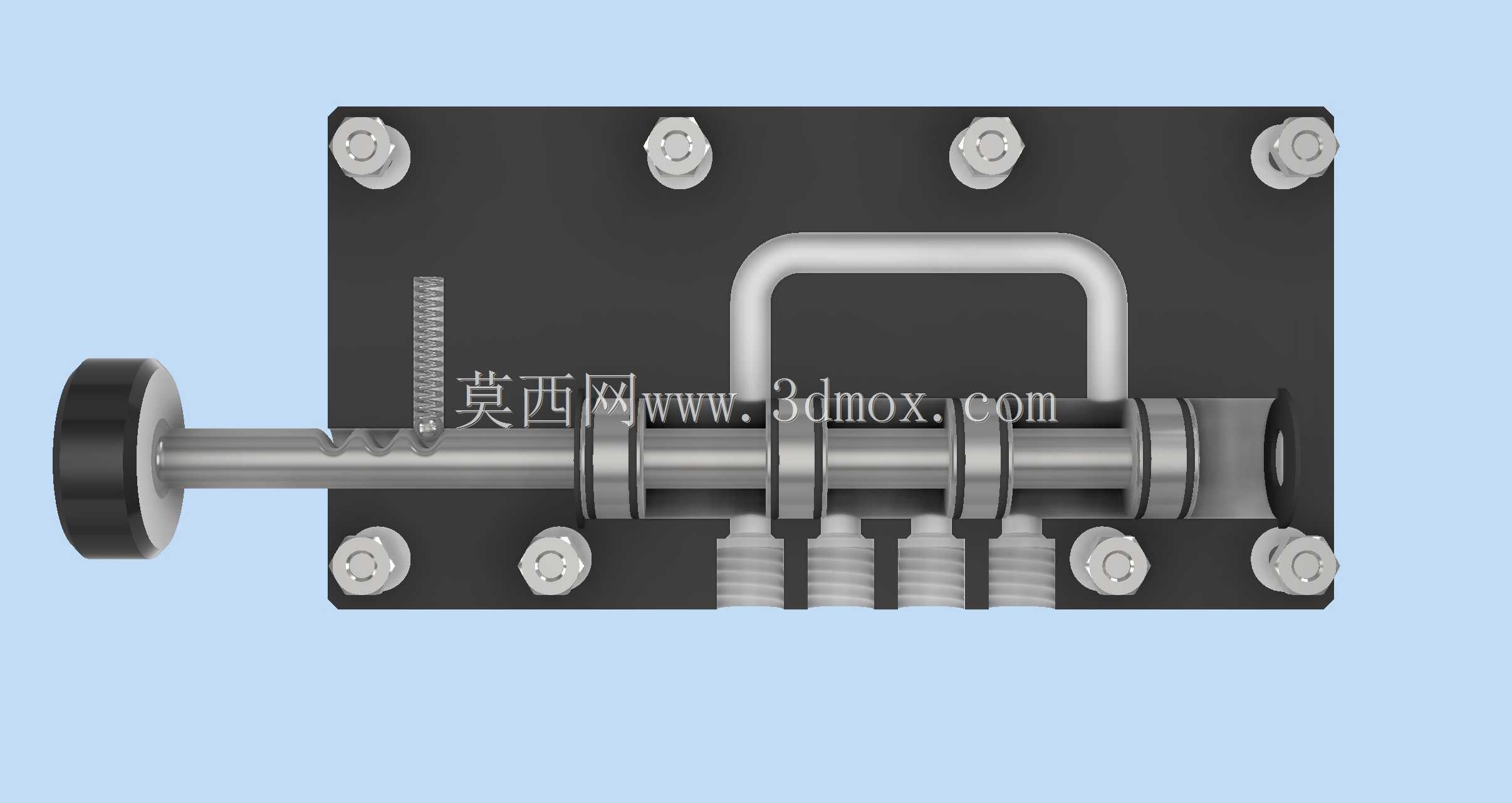

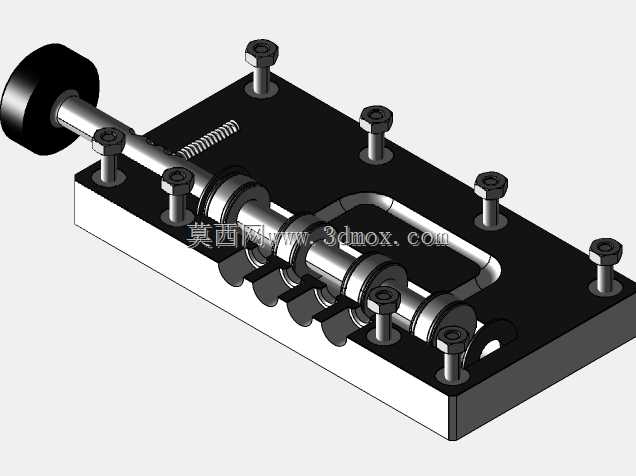

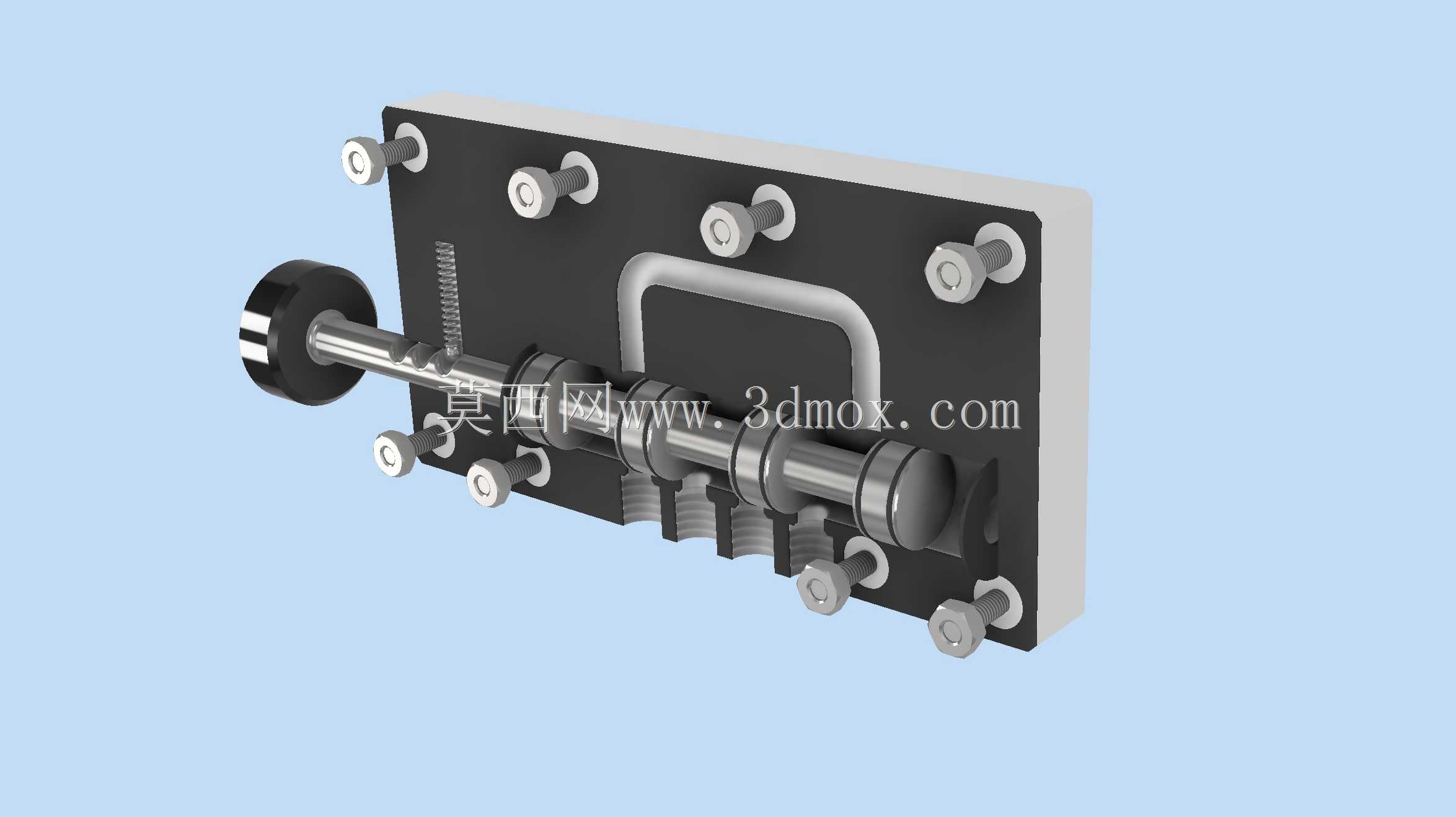

　　产品的功能特性完全围绕演示需求设计：阀芯采用多台阶轴结构，三个工作位对应不同的油口连通状态，当手动扳动端部的操作旋钮带动阀芯轴向移动时，不同台阶的轴段会对应封堵或导通阀块上的四个通油口，分别对应压力油进油、回油、以及接液压缸两腔的两个工作油口，能完整演示双作用液压缸的伸出、停止、缩回三个动作状态。阀块上的油道做了外露式的简化设计，没有采用工业阀内部铸造成型的暗油道，而是用外置的弯管结构呈现油液的流动路径，学习者一眼就能看清不同阀芯位置下油液的走向，不会因为内部暗油道的遮挡产生理解障碍。

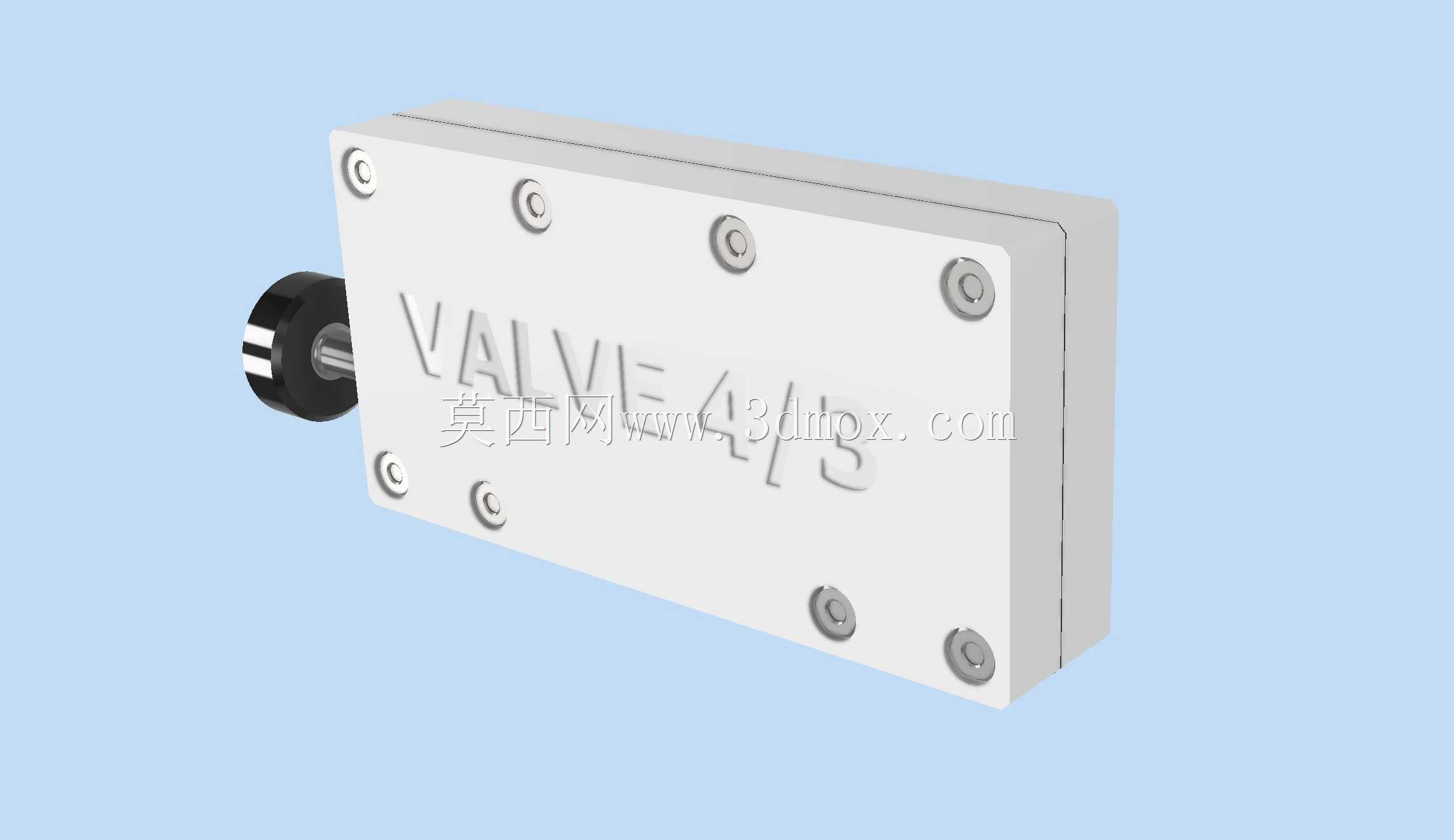

　　设计思路上完全服务于教学演示的易读性：安装底板采用方形平板结构，所有紧固件都外露布置，六个固定螺栓沿阀块周边均匀分布，既还原了工业板式液压阀的安装逻辑，又不会因为紧凑的工业级结构遮挡核心的阀芯、油道部件。阀芯端部的手动操作旋钮做了滚花防滑的结构还原，和真实手动换向阀的操作端结构一致，能让学习者建立实物操作的结构认知。阀芯和阀块的配合段做了等比例的台阶还原，每个台肩的宽度、密封段长度都和真实阀件的比例一致，不会因为是演示模型就随意简化核心配合结构，避免给学习者传递错误的结构尺寸认知。

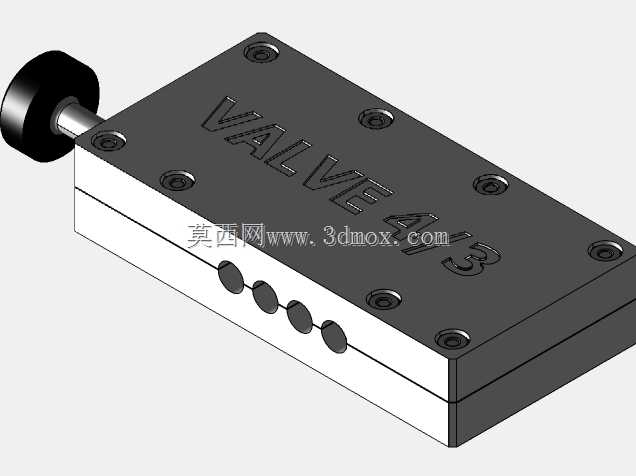

　　从安装边界和外形尺寸的设计逻辑来看，这款演示阀的安装孔位采用了等比例放大的板式安装布局，安装板上的四个角预留了足够的固定空间，安装孔的间距、孔径都按照教学实训台的通用安装尺寸做了适配，不需要额外做转接板就能直接固定在实训台的铝型材面板上。整体外形没有工业阀的紧凑性要求，所有部件的间距都做了适当放大，方便学习者观察每个零件的装配关系，不会出现零件互相遮挡看不清结构的问题。阀芯的行程长度也做了适当放大，每个工作位的切换行程都有明确的触感反馈，扳动旋钮时能清晰感受到阀芯到位的位置，对应不同的油路状态，方便教学过程中边操作边讲解油路变化。

　　结构细节上，阀块和安装板之间采用定位销加螺栓的固定方式，还原了真实液压阀的安装定位逻辑，能让学习者理解液压元件安装时定位精度的要求——如果阀芯和阀块的同轴度出现偏差，就会出现阀芯卡滞、内泄漏过大的问题。油口的连接结构也做了还原，每个油口的接口形式都和工业阀的外螺纹接口一致，能配合透明液压油管搭建完整的演示回路，直接通低压的演示用油就能实际观察油液流动方向，验证阀芯不同位置下的液压缸动作逻辑，而不只是静态的结构展示。
