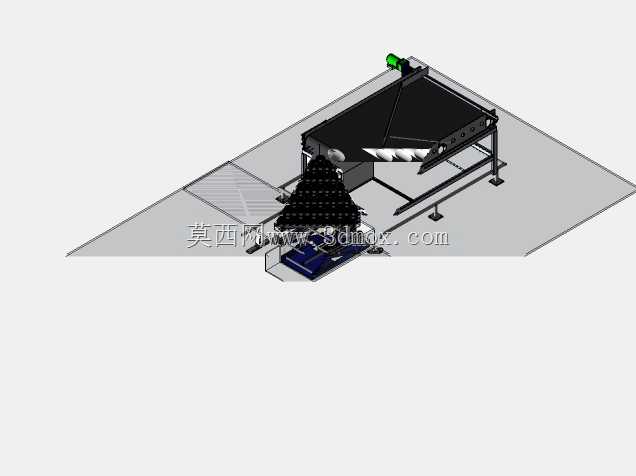

带式物料输送分拣集成设备结构设计

　　这套带式输送集成结构，主要面向车间内零散件、成件包装物料的短距离转运与工位间衔接场景，常见于机加工车间工序间工件流转、仓储分拣线的物料输送环节，也可适配轻工装配线的半成品传递需求，能适配多类规则外形工件的平稳传输，避免人工转运过程中的磕碰、转运节拍不稳定问题。从结构组成来看，主体采用方通焊接机架作为承载基础，机架底部配置可调脚杯，可在安装时根据地面平整度调整整体水平度，抵消地面不平带来的皮带跑偏隐患，机架的横向支撑间距经过排布优化，既保证足够的承载刚度，避免长距离输送时机架中部下挠，也不会过度增加整体自重，方便现场移位与安装固定。输送面采用平皮带作为承载构件，皮带两端的主从动辊筒做了腰鼓形修形处理，能在皮带运行过程中自动纠偏，

　　减少运行过程中的皮带侧边磨损，从动端配置张紧调节结构，可通过侧边的调节螺栓调整辊筒间距，补偿皮带长期运行后的拉伸量，保证皮带始终处于合适的张紧状态，避免打滑丢转。设备进料端设置了导料聚拢结构，能将上游工位落下的物料引导至皮带中部，防止物料从侧边掉落，出料端配套了倾斜导料槽，可将输送到位的物料顺滑引导至下游接料工位或者料箱内，减少物料跌落冲击。在机架上部还集成了检测安装位，可根据实际使用需求加装光电检测、计数类元件，实现物料到位检测、输送数量统计的功能，适配自动化产线的信号交互需求；机架侧边预留了驱动电机的安装位，可根据输送负载大小选配不同功率的减速电机，驱动端的传动采用链传动结构，传动比稳定，过载能力强，

　　适合车间多尘环境下的长期运行，维护时只需定期检查链条张紧度与润滑状态即可。设计过程中优先考虑了现场安装的边界适配，整体宽度控制在常规车间通道可通行的尺寸范围内，设备高度匹配常规操作工位的接料高度，不需要额外搭建增高台架就能直接对接多数标准工位器具；机架的所有焊接位置都做了焊后去应力处理，避免长期承载后出现焊接变形，所有外露的锐边都做了倒钝处理，防止现场操作人员调试维护时被划伤。皮带下方设置了多组平行托辊，托辊采用密封轴承结构，转动阻力小，能有效承托皮带与上方物料的重量，避免皮带中部下垂导致的物料堆积、运行卡顿问题；设备侧边设置了可拆装的防护挡板，挡板采用薄钢板折弯成型，通过螺栓固定在机架侧边，既可以防止输送过程中物料从侧边滑落，

　　也能在维护时快速拆卸，方便清理皮带下方积存的杂物。针对不同的物料输送需求，该结构还可灵活调整输送长度、皮带宽度参数，机架的模块化连接设计支持多段拼接，可根据车间实际布局延长输送距离，也可搭配转弯段结构实现输送路径的转向，适配不同的车间布局需求。在安装边界上，设备底部脚杯的调节行程覆盖了常规车间地面的高度差范围，不需要额外做地面预埋处理就能完成安装固定，驱动电机的接线位置预留了足够的走线空间，可从机架侧边的走线槽内布线，避免线缆外露被运行部件剐蹭。整体结构没有采用复杂的特殊定制构件，多数零部件都采用行业通用标准件，后期维护更换时不需要单独开模定制，能有效降低设备的后期运维成本，适合中小规模生产车间的输送环节改造与新线搭建使用。
