幕墙夹持固定挂钩结构设计

　　日常做商装、家装的幕墙配套结构设计时，这类夹持挂钩是出镜率极高的小构件，别看着结构简单，实际选型、建模的时候要抠的细节一点不少。先从实际应用场景说，这类构件主要用在室内外幕墙的型材安装节点，还有像酒吧、商用展示空间的置物挂装、装饰面板固定场景，既可以卡在标准幕墙铝型材的卡槽里，也能通过板件上的预留孔位穿螺丝完成锁紧固定，替代传统的焊接、打孔攻丝固定方式，现场安装的时候不用破坏型材基材，后期调整、拆卸都很方便，尤其适合模块化装配的快装幕墙项目。

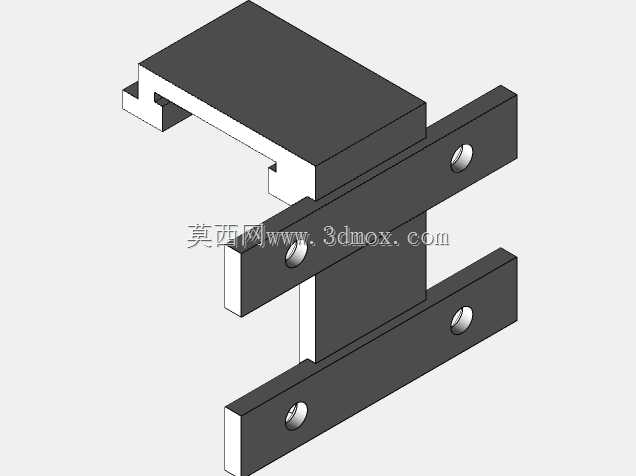

　　从功能特性上拆解，这个结构分两个核心功能段：上方的卡接段是带卡槽的块状结构，卡槽的内槽尺寸是严格匹配常用幕墙型材的凸棱宽度做的，卡入之后不会出现横向窜动，槽边做了微小的导入倒角，现场安装的时候不用反复对位，顺着型材棱边推就能卡到位；下方的两片平行安装板是承载段，板上预留的三个沉头孔位，孔位间距是按照常用幕墙安装的标准孔距排布的，沉头深度刚好能把M4规格的内六角螺丝头完全埋入板件平面，不会出现螺丝头凸起刮蹭装饰面板或者挂装物件的问题，两片板的平行度公差控制在0.1mm以内，锁紧的时候不会因为板件歪斜导致夹持力不均，出现长期使用松动滑落的问题。

　　设计思路上，当初做这个三维结构的时候，首先是规避了传统挂钩单点受力的缺陷，把卡接段和安装板做成一体化的结构，没有额外的拼接焊缝或者连接铆钉，整体受力路径是连续的：挂装的载荷通过安装板传递到上方的卡接块，再均匀分散到整个型材卡槽的接触面上，不会出现局部应力集中把型材卡槽压变形的情况。卡接块的壁厚做了梯度设计，和卡槽接触的受力侧壁厚度比非受力面厚2mm，既保证了卡接位置的结构强度，也不会因为整体壁厚过大增加不必要的材料成本。安装板的边缘都做了R1的圆角处理，一方面是避免安装的时候锋利边角划伤施工人员，另一方面也能减少板件边缘的应力集中，在承受偏载的时候不会从边角位置出现开裂。

　　再说到尺寸和安装边界，这个构件的整体安装占用空间很小，卡入型材之后，突出型材表面的高度只有18mm，不会因为构件突出过多影响幕墙外饰面的安装平整度；横向的安装宽度是42mm，在型材上安装的时候，相邻两个挂钩的最小间距可以做到50mm，适配小尺寸装饰面板、轻型置物架的密集挂装需求。安装的时候不需要特殊工具，先把卡接块对准型材卡槽推入到预定位置，再把需要固定的挂装件或者面板对准安装板上的孔位，拧入沉头螺丝锁紧即可，整个安装过程单人工位操作耗时不超过30秒，后期如果需要调整位置，只需要松开螺丝，就可以顺着型材卡槽滑动构件到新的位置再锁紧，不用在型材上重新打孔，对后期的空间布局调整非常友好。

　　另外在结构细节上，卡接块的卡槽内侧做了0.2mm的微凸筋，卡入型材之后，凸筋会和型材表面产生微小的过盈配合，在螺丝没锁紧的状态下，构件也不会顺着型材滑道自由滑动，方便施工的时候临时定位，不用额外用胶带或者临时夹具固定，能有效提升现场的安装效率。两片安装板之间的间隙是5mm，刚好可以夹持厚度5mm以内的平板类连接件，不需要额外加垫片调整间隙，如果是夹持更薄的板材，也可以通过增减薄垫片调整锁紧间隙，适配不同厚度的被固定件。整个构件的受力冗余是按照承受15kg的静载荷做的结构校核，完全满足常规装饰面板、轻型挂架的承重需求，不会出现长期承重变形的问题。
