罐类工件篮筐卸料用推料机构

　　在食品灌装、日化包装、五金制罐这类连续生产的产线场景里，工件完成前道工序后往往会集中放置在镂空工装篮筐内流转到卸料工位，常规的人工取罐效率低且容易碰伤罐体外壁漆面或封口结构，这套推料机构就是专门适配这类篮筐卸料工位的直线执行结构，核心作用是把整齐排布在篮筐内的罐类工件平稳推出，对接后续的输送线或者装箱工位。

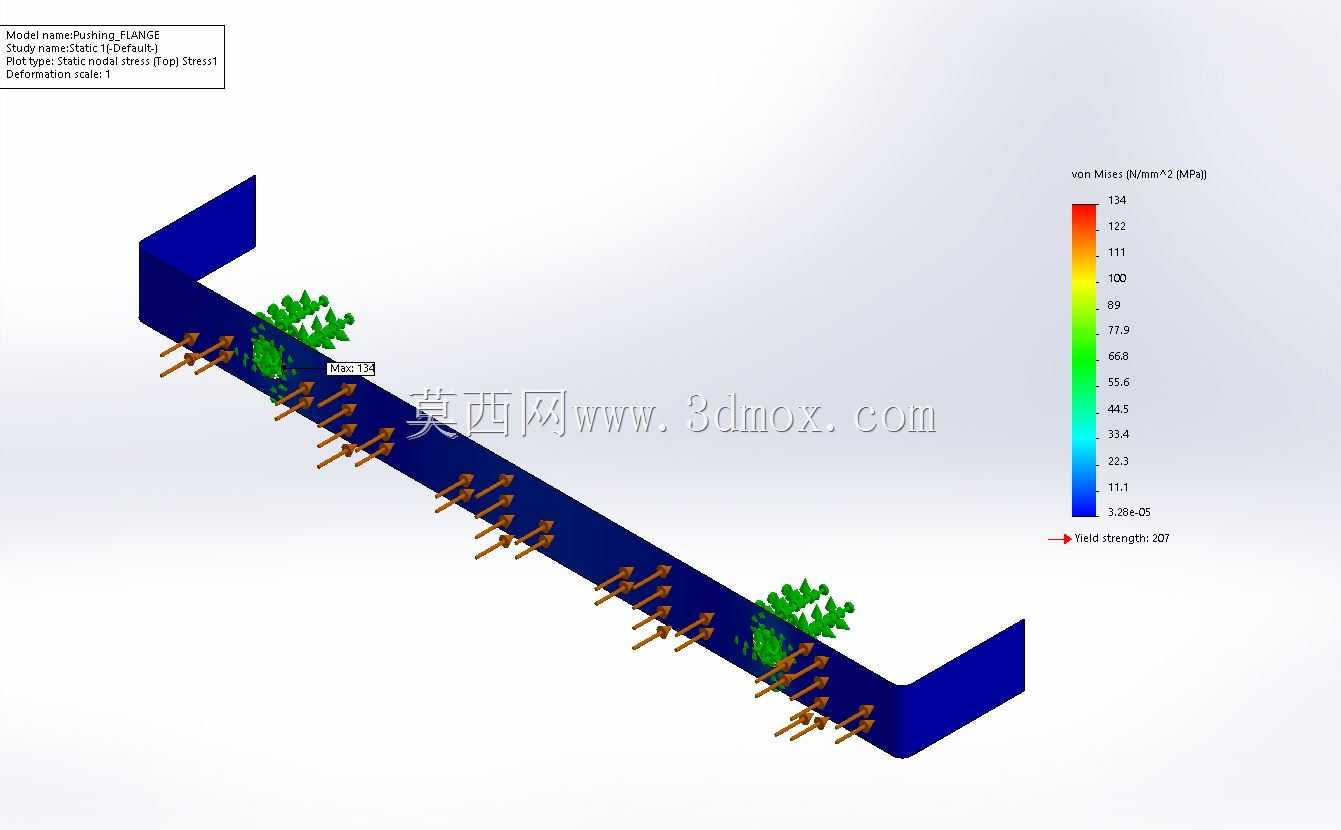

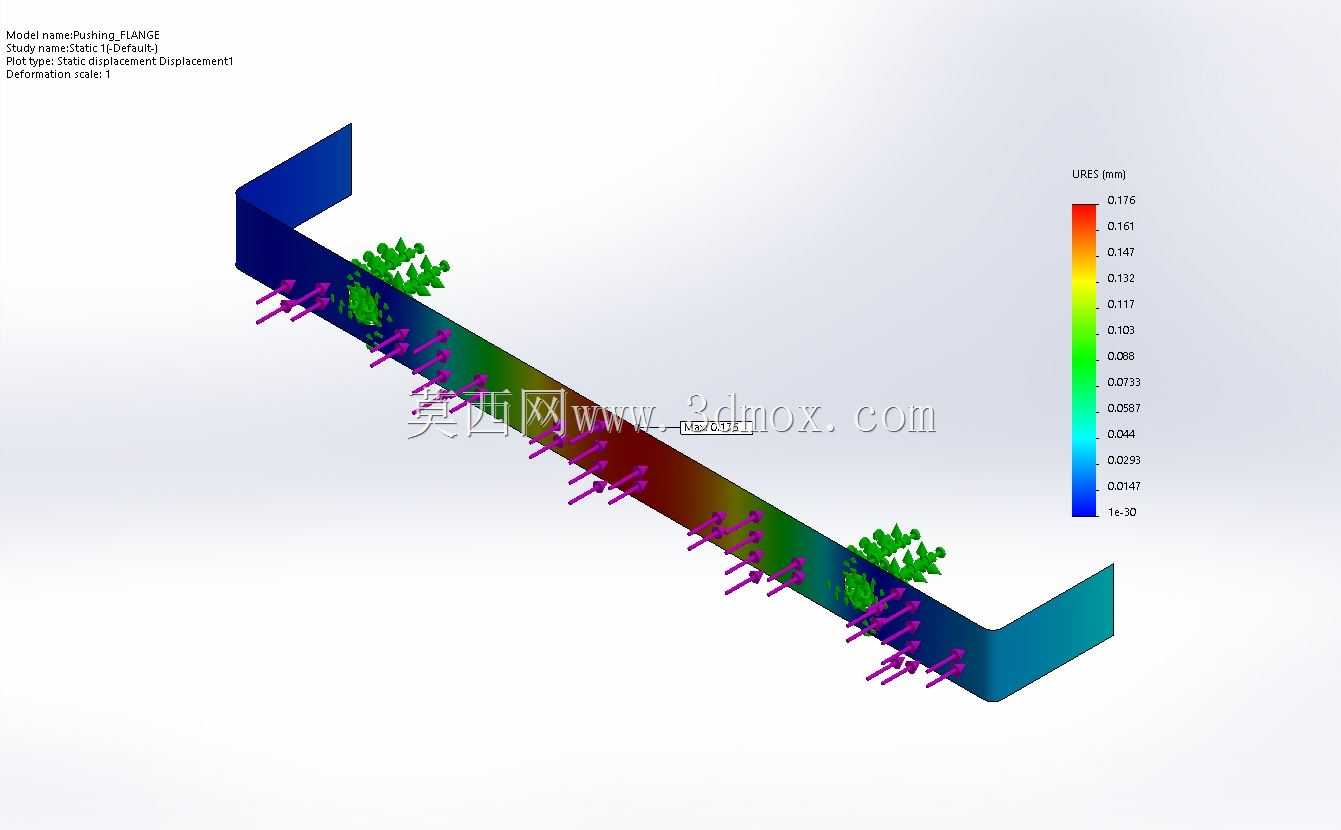

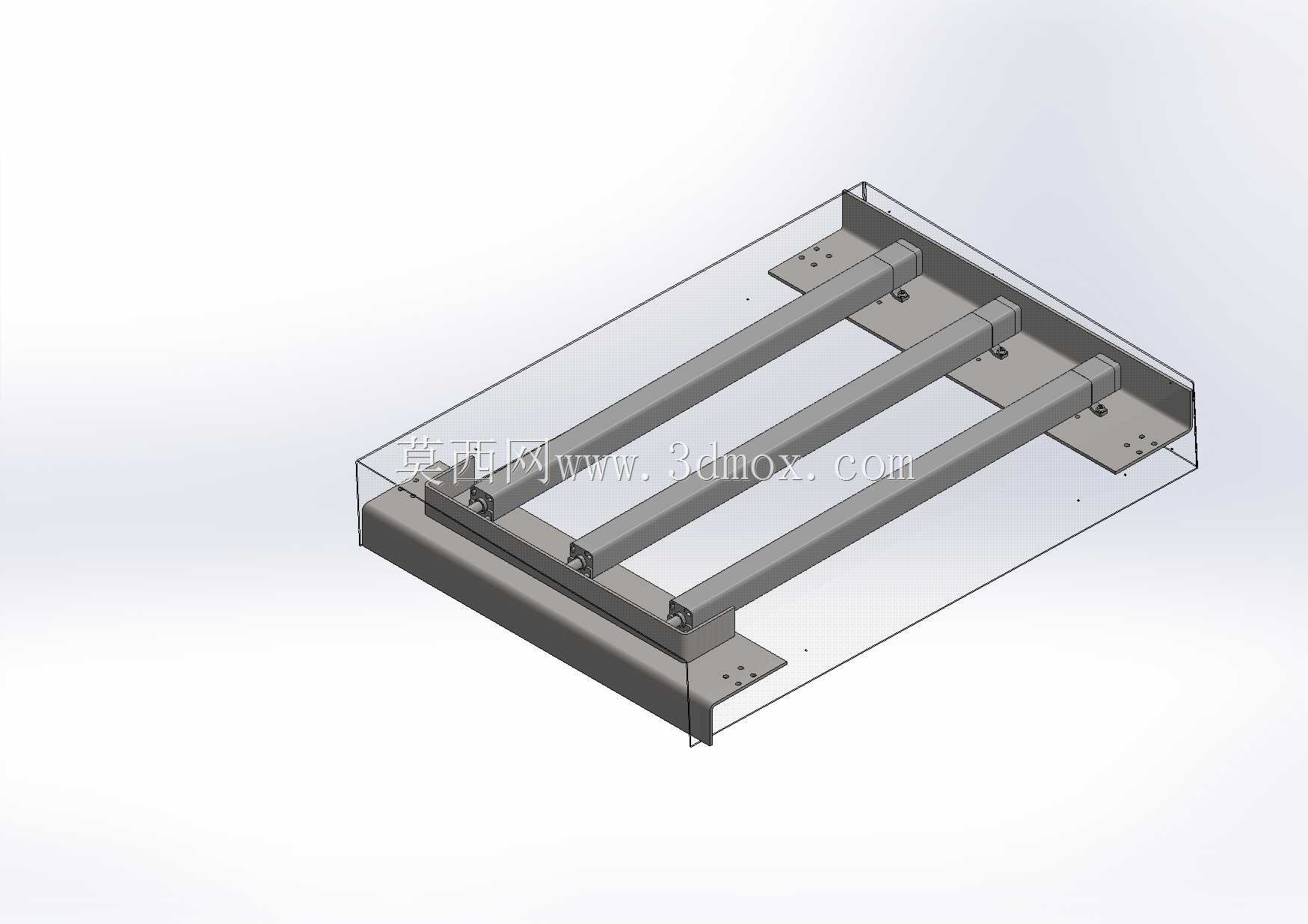

　　从结构组成来看，整套机构采用三根平行布置的长条形推送梁作为执行端，推送梁的截面选用矩形空心型钢，在保证推送方向抗弯刚度的同时，能尽可能降低整体自重，减少驱动端的负载。三根梁的间距完全匹配篮筐底部的镂空格栅间隙，推送作业时梁体可以直接穿过篮筐底部的空隙，从罐底位置将整排罐体平稳托举推送，不会和篮筐本体产生运动干涉。梁体的两端通过带腰型孔的安装座固定在底部的滑动基板上，腰型孔的设计预留了±5mm的位置调整量，现场安装时可以根据不同批次篮筐的格栅实际间距微调梁的位置，适配一定尺寸范围内的篮筐工装，不用重新加工更换安装件。

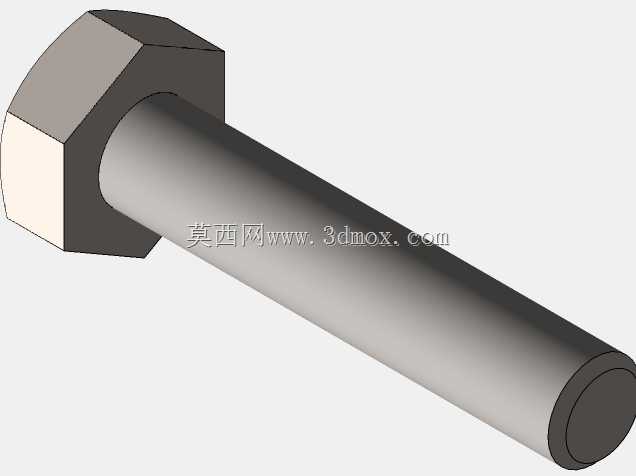

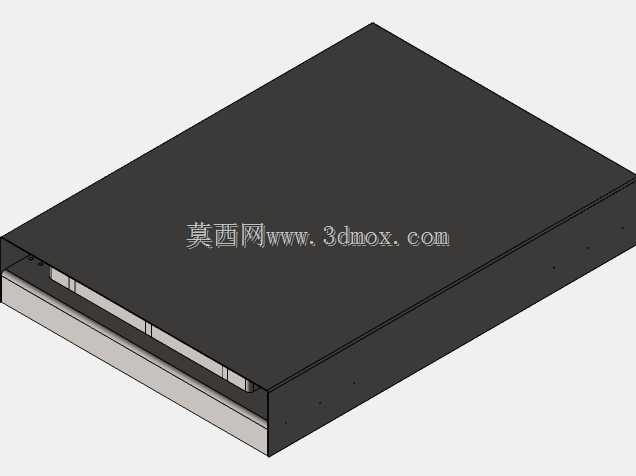

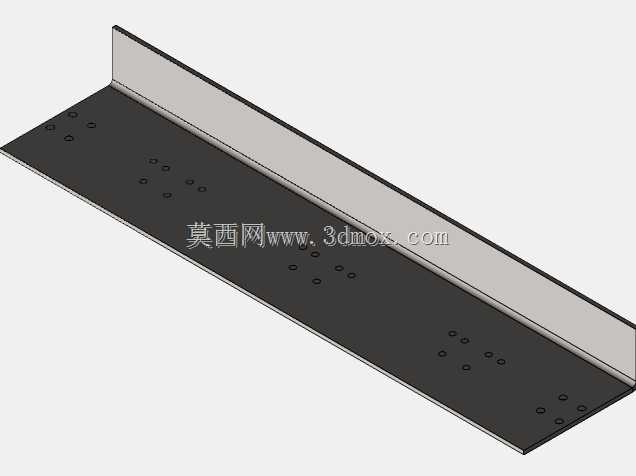

　　底部的滑动基板采用加厚钢板加工而成，基板两侧和线性导轨的滑块连接，导轨沿推送方向平行布置在安装底座上，保证整个推送过程的直线度，避免推送梁出现偏载卡滞的情况。安装底座的两端设计有带缓冲垫的限位块，当机构运行到行程端点时，滑动基板会先接触缓冲垫再抵到限位块，减少硬碰撞带来的结构冲击，也能降低运行时的噪音。底座的底板上加工了多组阵列的安装孔，既可以直接通过膨胀螺栓固定在车间地面的设备基础上，也可以通过T型螺栓固定在铝型材工作台上，适配不同产线的安装条件。

　　设计这套机构的时候，首先考虑的是推送过程的工件稳定性，因为罐类工件尤其是薄壁空罐，重心偏高，如果单点或者双点推送很容易出现罐体倾斜、倒罐的情况，所以采用三点等距支撑的推送梁布局，让每个罐体在被推送时底部至少有两个受力点，受力均匀不会出现侧翻。其次是运动行程的匹配，机构的有效推送行程比篮筐的内部深度大100mm，保证能把罐类工件完全推出篮筐范围，顺利滑落到出料导槽上，不会出现罐体卡在篮筐边缘的情况。另外，整个机构的外露结构都做了倒角处理，没有尖锐的棱角，避免推送过程中刮伤罐体外壁，也能减少现场调试人员磕碰受伤的风险。

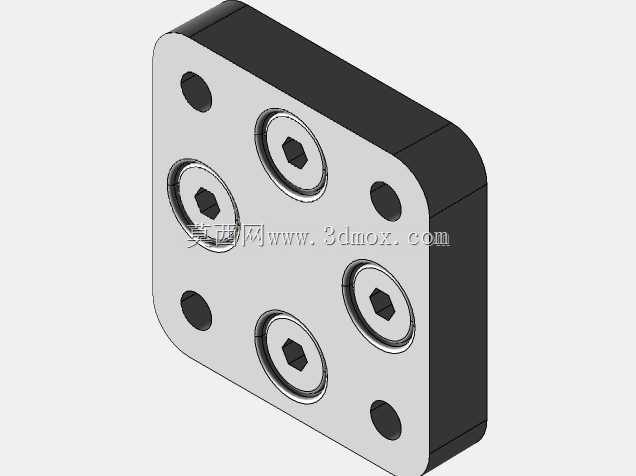

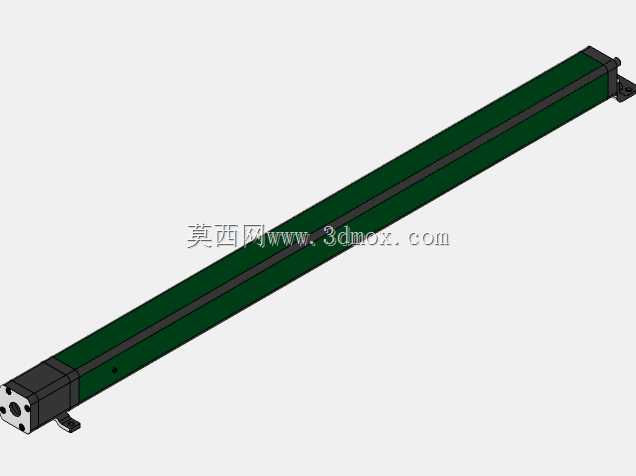

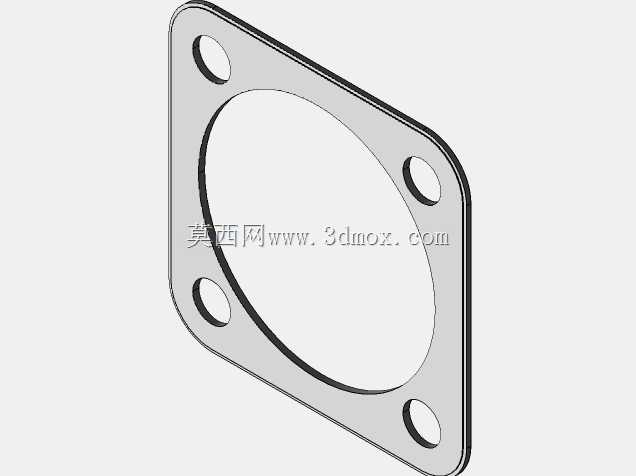

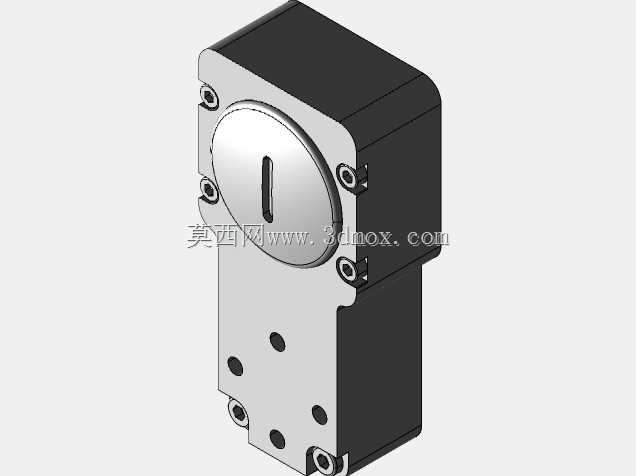

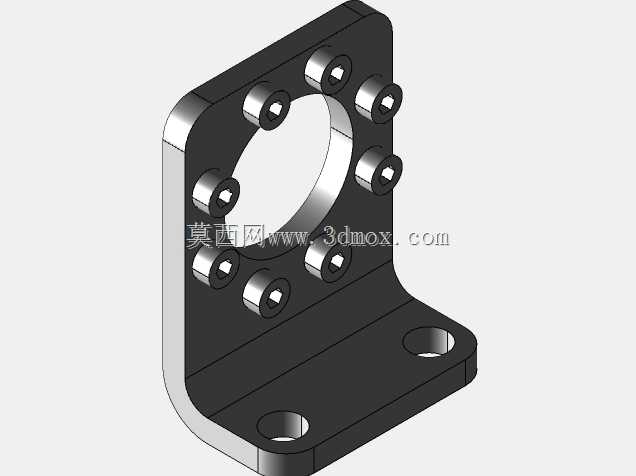

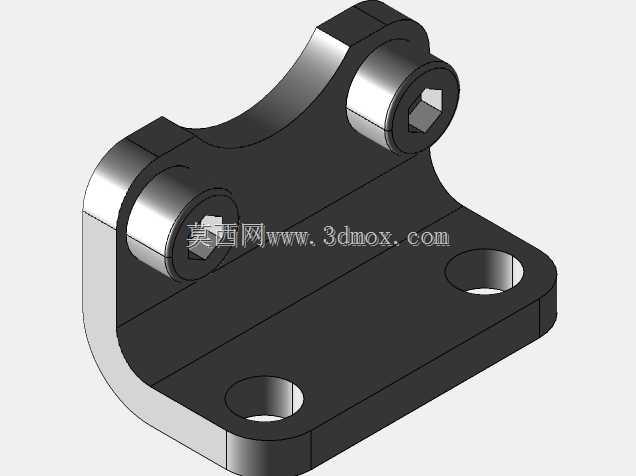

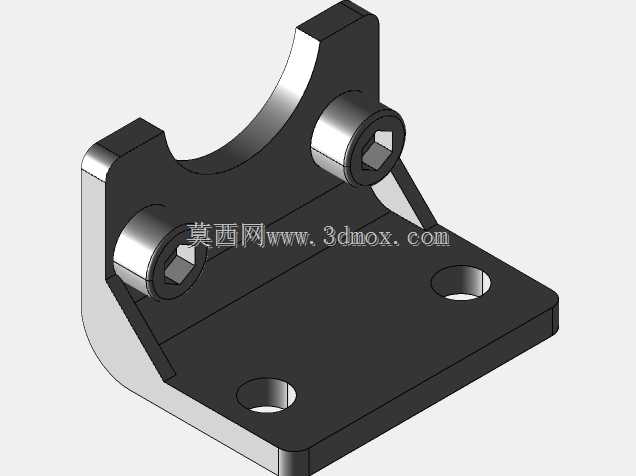

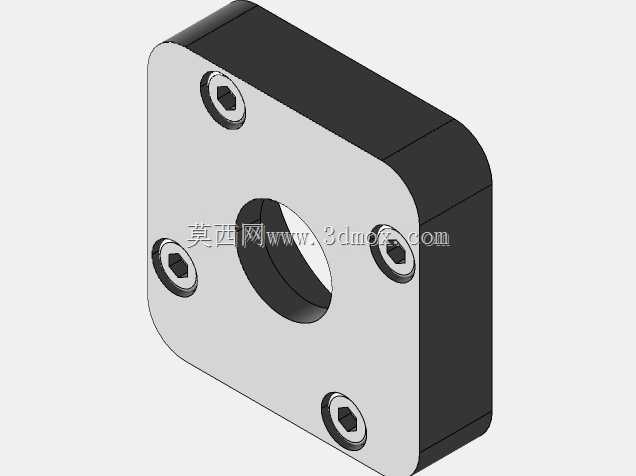

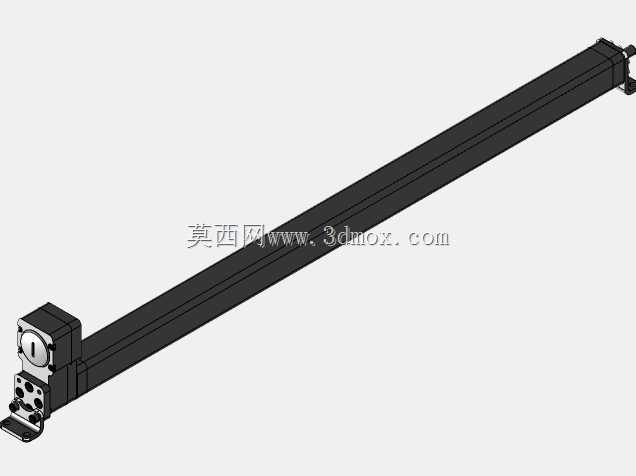

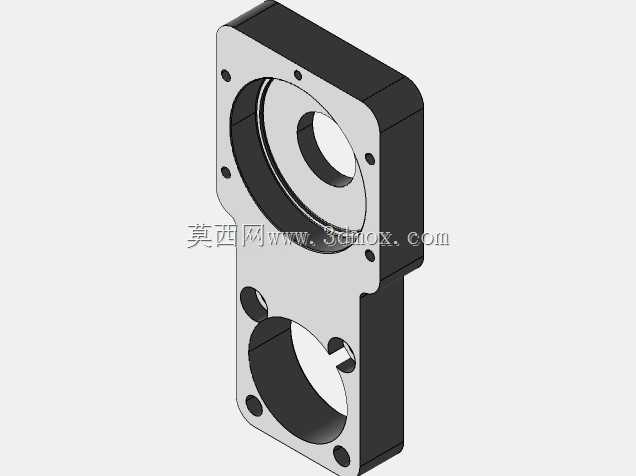

　　从安装边界来看，整套机构的宽度方向尺寸控制在1200mm以内，长度方向随行程配置常规在1800mm左右，垂直方向的总高度不做固定限制，可以根据现场篮筐的输送高度调整底座的垫铁高度，保证推送梁的上平面和篮筐底部的间隙保持在5mm以内，既不会在初始位置剐蹭篮筐底部，也能在推送时顺利进入格栅间隙。驱动端的安装接口做了标准化设计，不管是选用气缸驱动还是伺服电缸驱动，都可以直接通过法兰连接到滑动基板的驱动端，不需要额外做转接件，方便用户根据自身产线的自动化配置选择对应的驱动元件。

　　实际投产使用时，当载满罐体的篮筐通过输送线到达机构正上方的定位工位后，定位机构会将篮筐锁紧固定，随后推料机构启动，推送梁穿过篮筐底部格栅，以0.2m/s左右的匀速将整排罐体向出料端推送，罐体顺着出料导槽滑入下一道工序的输送线，推送到位后机构快速退回初始位置，篮筐定位松开，被输送线送走，下一个载料篮筐进入工位，完成一个作业循环。整个推送过程的速度可以通过驱动端的调速阀或者伺服参数调整，针对不同重量、不同壁厚的罐体匹配最合适的推送速度，避免速度过快导致罐体倾倒，或者速度过慢影响产线节拍。
