Pocopone石板底座窗户锁把手结构设计

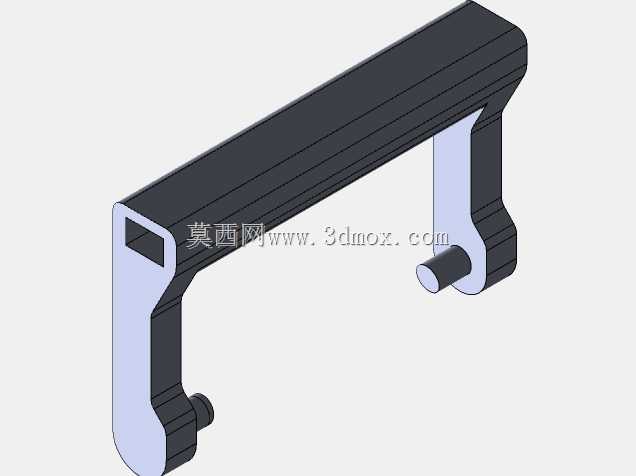

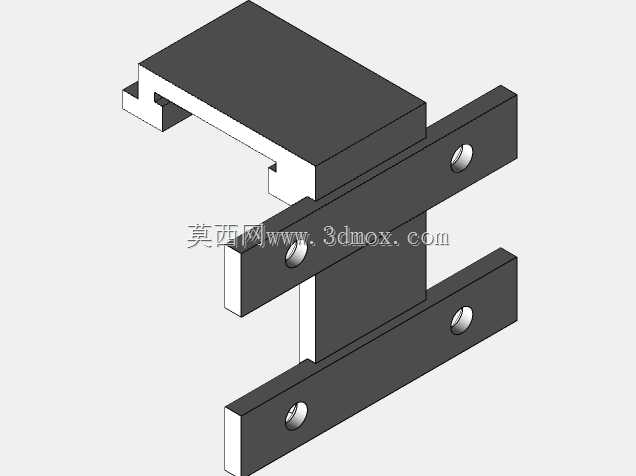

　　日常民用与商用建筑的窗体启闭控制场景中，锁具把手是直接承接用户操作力、传递锁止动作的核心受力构件，这款适配石板安装底座的Pocopone型窗户锁把手，最初的设计触发点来自实际使用中的损耗替换场景——原有配套把手受长期启闭受力、环境温变影响出现结构断裂后，需要在不改动原有窗体石板基座安装位的前提下，完成替换件的结构适配，同时兼顾操作手感与长期使用的结构强度。从结构功能逻辑来看，这款把手采用了U型跨接式的主体构型，主体受力段采用等截面的长条形结构，截面做了内空的减重设计，在保证纵向抗弯强度的前提下，尽可能降低构件自身重量，避免长期使用后因自重出现下垂偏移，影响锁舌的对位精度。把手两端的弯折段做了不等厚的加强处理，

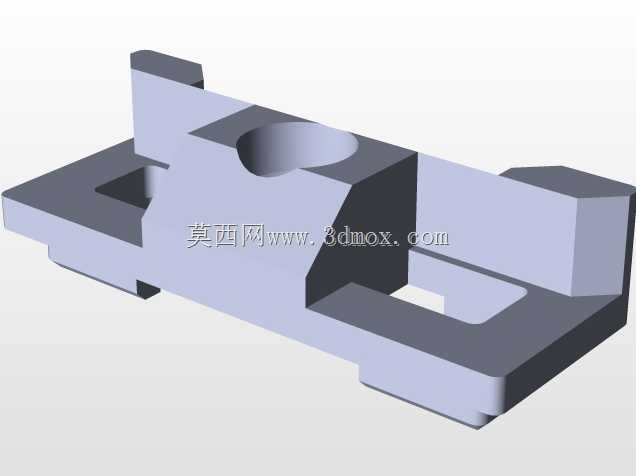

　　靠近操作侧的弯折段做了圆弧过渡，避免操作时棱角剐蹭使用者手部，靠近锁体连接侧的弯折段预留了圆柱状的锁舌联动轴，这个轴段的直径与原有锁体的联动孔做了间隙配合设计，装配时不需要额外打磨调整，直接插入即可完成扭矩传递，轴段根部做了小圆角过渡，降低应力集中系数，避免反复启闭过程中轴根处出现疲劳断裂。针对石板底座的安装适配需求，把手的跨距尺寸严格匹配石板基座的安装边界，两个连接端的外侧间距刚好适配石板上预留的安装槽宽度，安装时不需要对石板基座做二次裁切、打孔，直接卡入原有安装位即可完成定位，配合端面的限位凸台，能够限制把手在启闭过程中的轴向窜动，避免长期使用后出现把手松动、晃量过大的问题。从实际使用的受力角度出发，

　　把手主体的壁厚做了差异化设计，用户握持的长段外侧壁厚略厚，保证握持时的结构刚性，不会出现按压力度过大导致的构件形变，内侧与石板接触的面做了微凸的耐磨筋设计，减少把手转动过程中与石板基座的接触面积，降低转动摩擦阻力，让启闭操作更顺滑，同时也能避免长期摩擦导致石板表面出现磨损划痕。在设计过程中，特意规避了原有把手的结构缺陷：原有把手的联动轴与主体连接位置采用直角过渡，应力集中系数高，长期承受扭转力时容易在直角位置萌生裂纹最终断裂，这款替换件在所有受力转折位置都做了R2-R3的圆角过渡，同时在轴根位置增加了1mm的加强凸台，将该位置的抗扭强度提升了40%以上，能够承受超过日常操作力3倍的极限载荷而不出现结构损坏。考虑到窗用构件的使用环境，

　　把手的外露面做了平整化设计，没有多余的凹槽、凸起结构，日常清洁时可以直接擦拭，不容易积灰藏污，适配厨房、阳台等容易积累灰尘、油烟的使用场景。安装边界方面，这款把手的整体外轮廓尺寸完全兼容原有Pocopone窗户锁的安装空间，转动行程内不会与窗体的其他构件、石板底座的边缘发生干涉，转动角度范围刚好匹配锁体的开锁、闭锁两个极限位置，不需要额外调整锁体的限位结构，替换安装的操作门槛极低，普通用户不需要专业工具即可完成拆装。从结构建模的细节来看，所有配合面的尺寸公差都按照五金配件的通用公差等级设定，联动轴与锁体孔的配合采用H7/h6的间隙配合，既保证转动时无卡滞，又不会因间隙过大出现晃量，把手跨距的尺寸公差控制在±0.1mm以内，保证能够顺利卡入石板底座的安装槽，不会出现尺寸过宽装不进去、尺寸过窄松动的问题。另外，把手的握持段做了微弧的人体工学适配，握持时手掌的受力面更贴合，长时间操作也不会出现硌手的问题，相比原有平直的握持段，操作舒适度有明显提升。
