实验室高效排风操作柜体结构设计

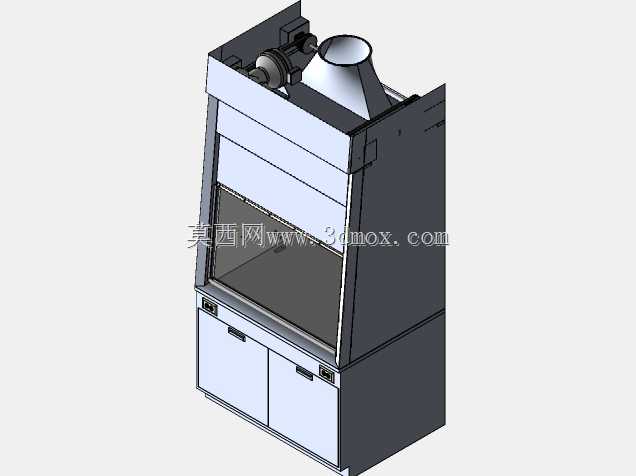

　　这款通风柜体的三维结构，核心面向化学、生物类实验室的日常实验操作场景，主要用于在实验过程中及时捕集、排出操作区域产生的有害气溶胶、挥发性试剂蒸气、实验反应产生的刺激性废气，避免实验人员直接吸入有害物，同时也能防止实验过程中的飞溅物对操作人员造成伤害，是实验室职业健康防护的核心基础设备之一。

　　从功能特性来看，该柜体采用上下分段式结构布局，上部为排风捕集段，设置了锥形排风转接接口，可直接对接实验室的集中排风管道，接口位置做了圆弧过渡设计，能有效降低排风过程的局部阻力，提升气流组织的顺畅度，避免接口处形成涡流导致废气滞留。操作区采用上下推拉式透明视窗结构，视窗的滑动轨道设置在柜体两侧的立柱内部，既保证了视窗上下调节的顺畅度，也能避免轨道积灰、被实验试剂腐蚀，操作人员可根据实验操作的实际需求调整视窗开启高度，在保证操作便利性的同时，尽可能缩小操作区的开口面积，提升排风捕集效率，降低排风系统的能耗。操作区内部做了整体式的集液槽设计，台面具备一定的耐腐蚀性能，可承接实验过程中不慎洒落的少量试剂，避免液体渗漏到柜体下部或者外溢到实验室地面。柜体下部设置了双开门储物空间，可用于存放实验过程中需要用到的辅助器具、备用防护用品，柜门采用嵌入式安装结构，和柜体框架的贴合度较好，不会影响操作区的气流走向。柜体正面下部两侧设置了控制模块安装位，可集成排风风速调节、照明控制、电源插座等功能组件，操作人员无需探身即可完成相关操作，使用便捷性较好。

　　从设计思路层面，整个柜体的结构设计优先保障操作区的气流稳定性，柜体的操作腔体内壁采用平整无突出筋位的设计，减少气流扰动的产生，让进入操作区的补风能够形成稳定的单向向上气流，将操作产生的废气全部携带至上部排风口排出，避免有害物从操作区开口处逸散到实验室环境中。框架部分采用模块化的拼接结构，各个钣金构件之间通过螺栓连接，既能够保证柜体整体的结构强度，满足日常使用过程中的承重、抗形变需求，也便于后期的部件更换与维护，比如视窗玻璃损坏、排风接口需要调整尺寸时，无需整体拆解柜体即可完成对应部件的更换。在细节设计上，视窗的配重结构隐藏在柜体上部的腔体内，不会暴露在外部，既保证了外观的整洁度，也避免配重结构积尘或者被腐蚀，提升设备的长期使用可靠性。

　　关于外形尺寸与安装边界，该柜体的整体宽度适配常规实验室的单人工位操作需求，深度方向预留了足够的操作空间，可满足常规实验器皿、小型实验装置的放置需求，安装时需要注意柜体背部与墙面预留足够的管道安装空间，上部排风接口需要和实验室排风系统的管道做密封连接，避免排风泄漏；柜体放置时需要保证水平度，避免视窗滑动出现卡滞，同时柜体下部的支撑脚可做一定范围的高度调节，适配不同实验室地面的平整度差异。在实际选型应用中，该结构的通风柜可适配不同排风风量的系统，通过调整视窗开启高度匹配不同实验场景的排风需求，比如进行低挥发性试剂操作时可适当降低视窗高度，在保证防护效果的前提下降低排风能耗；进行产生较多有害物的实验时可适当提升视窗开启高度，方便操作较大的实验装置，同时配合排风系统的风速调节，保证操作面的控制风速满足实验室安全规范的要求。

　　另外，该结构的设计也考虑了日常清洁维护的需求，操作区的内壁没有多余的沟槽、突出结构，日常使用后可直接擦拭清洁，不会积存污渍或者试剂残留；下部储物空间的层板可根据存放物品的尺寸调整高度，适配不同的储物需求。柜体的外部钣金结构做了折边加强处理，既提升了钣金件的结构刚度，也避免了锐边外露对操作人员造成划伤，所有的连接位置都做了平整处理，没有突出的螺栓头或者尖锐结构，符合实验室设备的安全设计要求。
