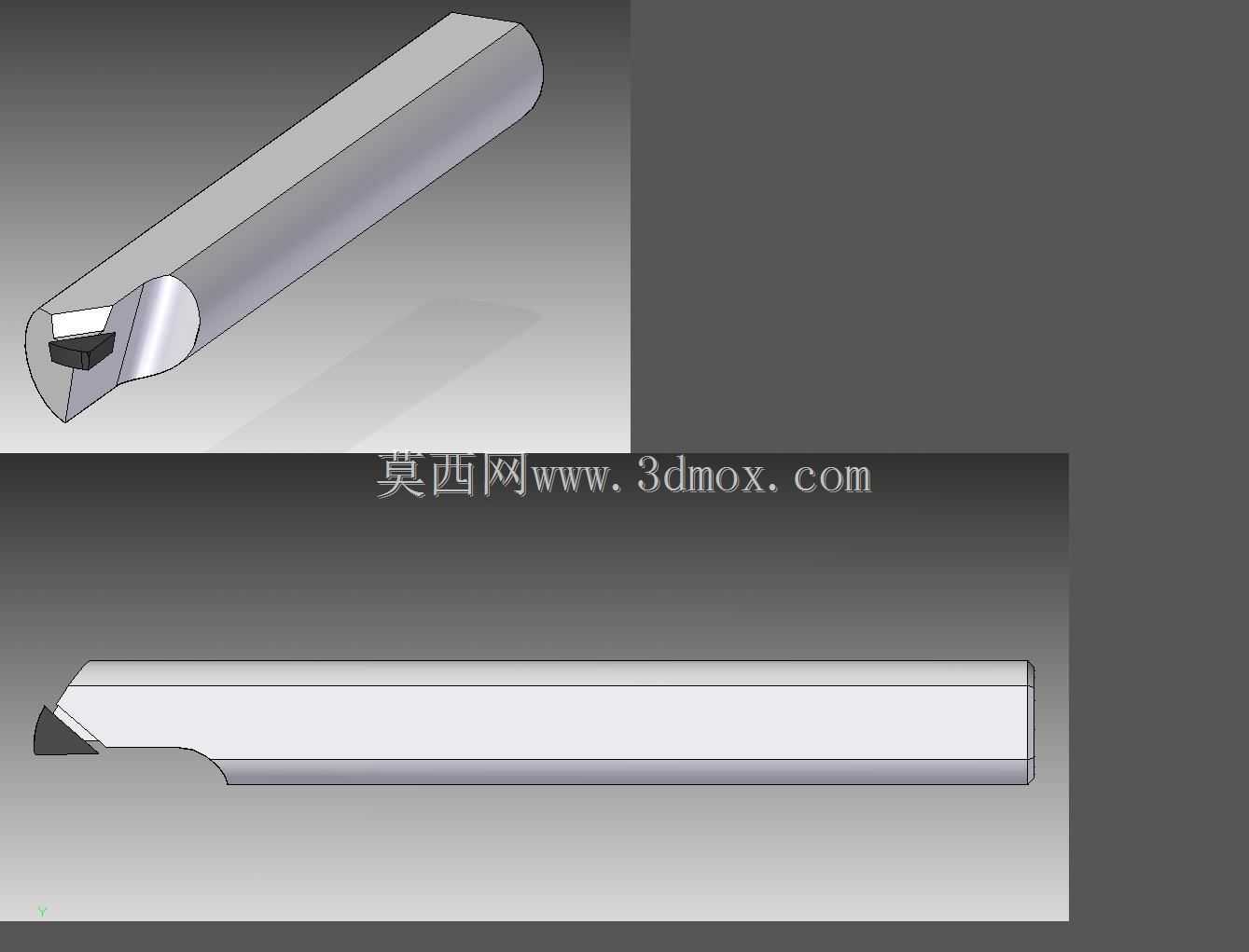

机加工用金刚石切削刀具及配套刀架结构

　　在精密机加工生产场景中，有色金属、硬质合金以及非金属硬脆材料的精加工工序，长期面临刀具磨损快、加工表面粗糙度难达标的痛点，这套金刚石切削刀具搭配配套刀架的结构，正是针对这类高精度车削作业场景开发的装夹与切削组合结构。从实际加工用途来看，该结构主要适配普通卧式车床、数控车床的外圆精车、端面精车以及小角度锥面精加工工序，尤其适合加工铜、铝等软质有色金属以及陶瓷、硬质合金等常规硬质合金刀具难以胜任的高硬材料，能够在连续切削工况下长时间保持刃口锋利度，减少换刀频次，稳定保障加工面的镜面级精度要求。

　　从功能特性层面拆解，刀架部分采用整体式方柄结构设计，柄部截面尺寸匹配常规车床刀塔的标准装夹槽位，不需要额外制作过渡套即可直接装夹锁紧，装夹时通过刀架侧面的紧定螺钉完成对刀杆的径向定位，能够抵消切削过程中产生的径向切削力，避免刀具出现让刀现象。刀头部分的金刚石刀头采用焊接式固定结构，将金刚石切削刃与硬质合金刀体通过高温钎焊连接，既保留了金刚石刃口极高的硬度与耐磨性，又通过硬质合金基体提升了刀头整体的抗冲击性能，避免断续切削时刃口出现崩碎问题。切削刃的几何角度经过针对性优化，前角采用小角度正前角设计，在保证刃口强度的前提下降低切削阻力，减少切削过程中的积屑瘤产生；后角预留足够的避让空间，避免已加工表面与刀体发生摩擦刮伤，保障加工表面的完整性。

　　设计思路上，这套结构优先考虑了现场装夹的便捷性与加工过程的稳定性，刀架的方柄长度经过核算，既保证装夹时的夹持长度足够，避免切削时刀杆出现振颤，又不会因为柄部过长导致刀塔旋转时与周边工装发生干涉。刀头的伸出长度控制在合理范围内，在满足不同直径工件切削避让需求的同时，尽可能缩短刀头悬伸量，提升整个刀具系统的刚性，减少切削振纹的产生。针对金刚石刀具刃磨成本高的特点，刀架上设计了微调结构，操作人员不需要将整个刀架从机床上拆下，即可通过微调螺钉对刀头的切削位置进行微米级调整，快速补偿刀具磨损带来的尺寸偏差，减少对刀辅助时间。

　　从安装边界尺寸来看，刀架方柄的截面尺寸适配主流数控车床的20mm、25mm标准刀槽，安装时刀架底面与刀塔装夹面完全贴合，锁紧螺钉的位置避开了刀塔上的冷却喷嘴安装位，不会影响机床冷却系统的正常喷射。刀头回转半径经过校核，在加工最小直径10mm的外圆时，刀架本体不会与工件、卡盘发生碰撞，能够覆盖常规精密轴类、盘类零件的精加工尺寸范围。切削刃的刀尖高度与机床中心高保持一致，安装时不需要额外加装垫片调整中心高，降低操作人员的装夹调整难度。在实际使用过程中，这套刀具与刀架的组合能够实现连续切削数百米不换刀，加工后的工件表面粗糙度可以稳定达到Ra0.8以下，尺寸公差能够稳定控制在IT5级精度范围内，适合批量精密零件的精加工生产场景，能够有效降低精加工工序的刀具成本，提升生产效率。
