气动驱动圆锯式薄棒材定长切割设备

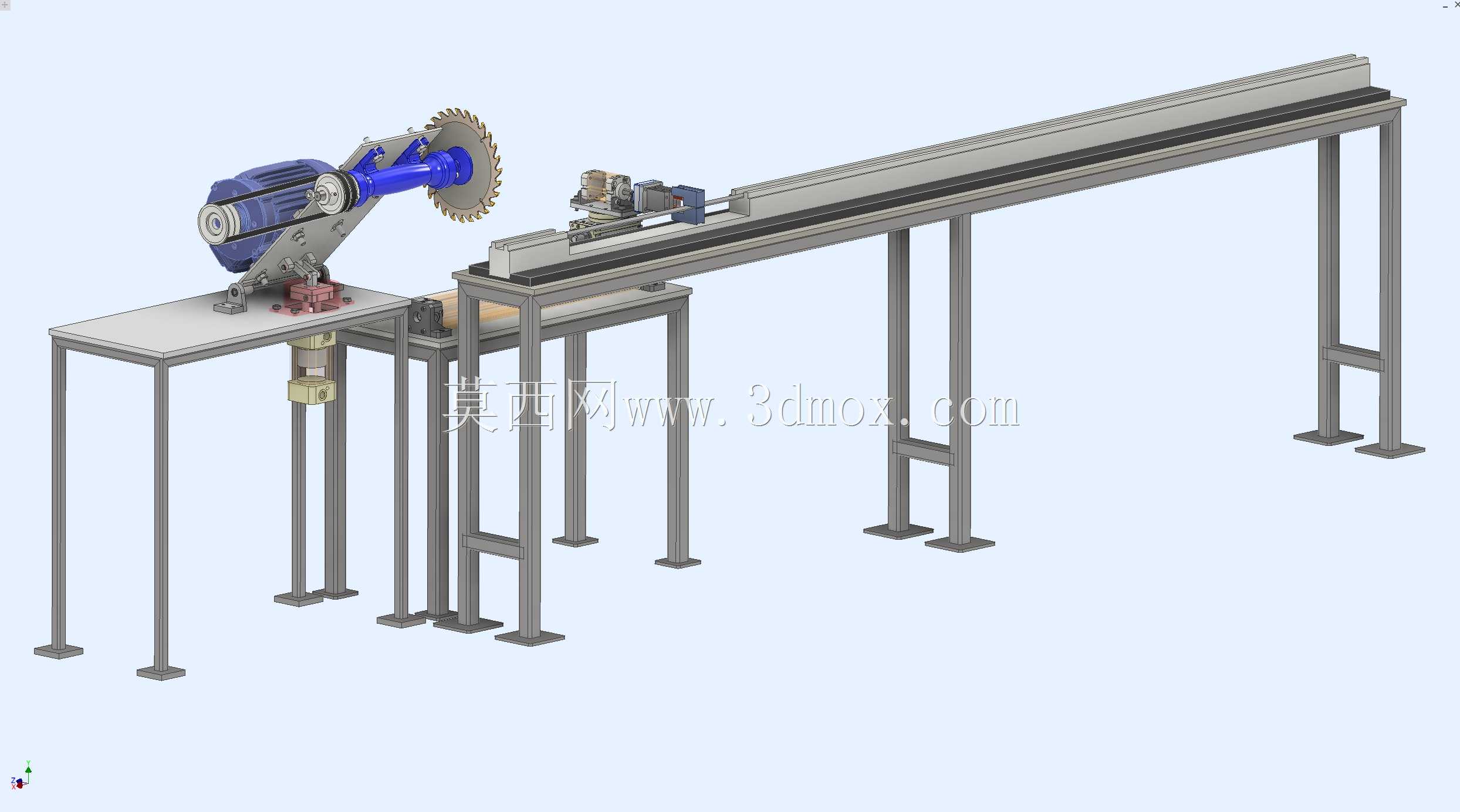

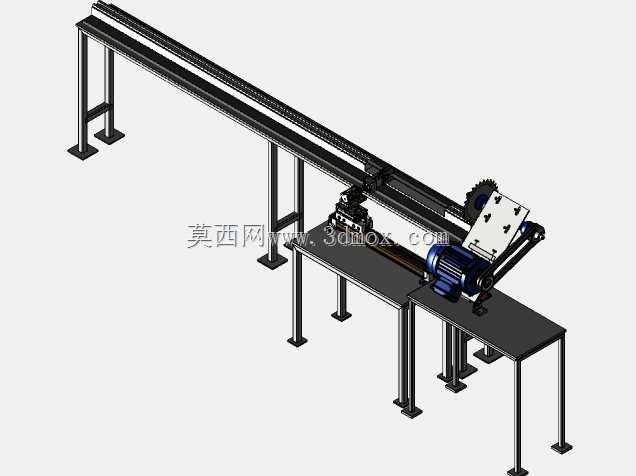

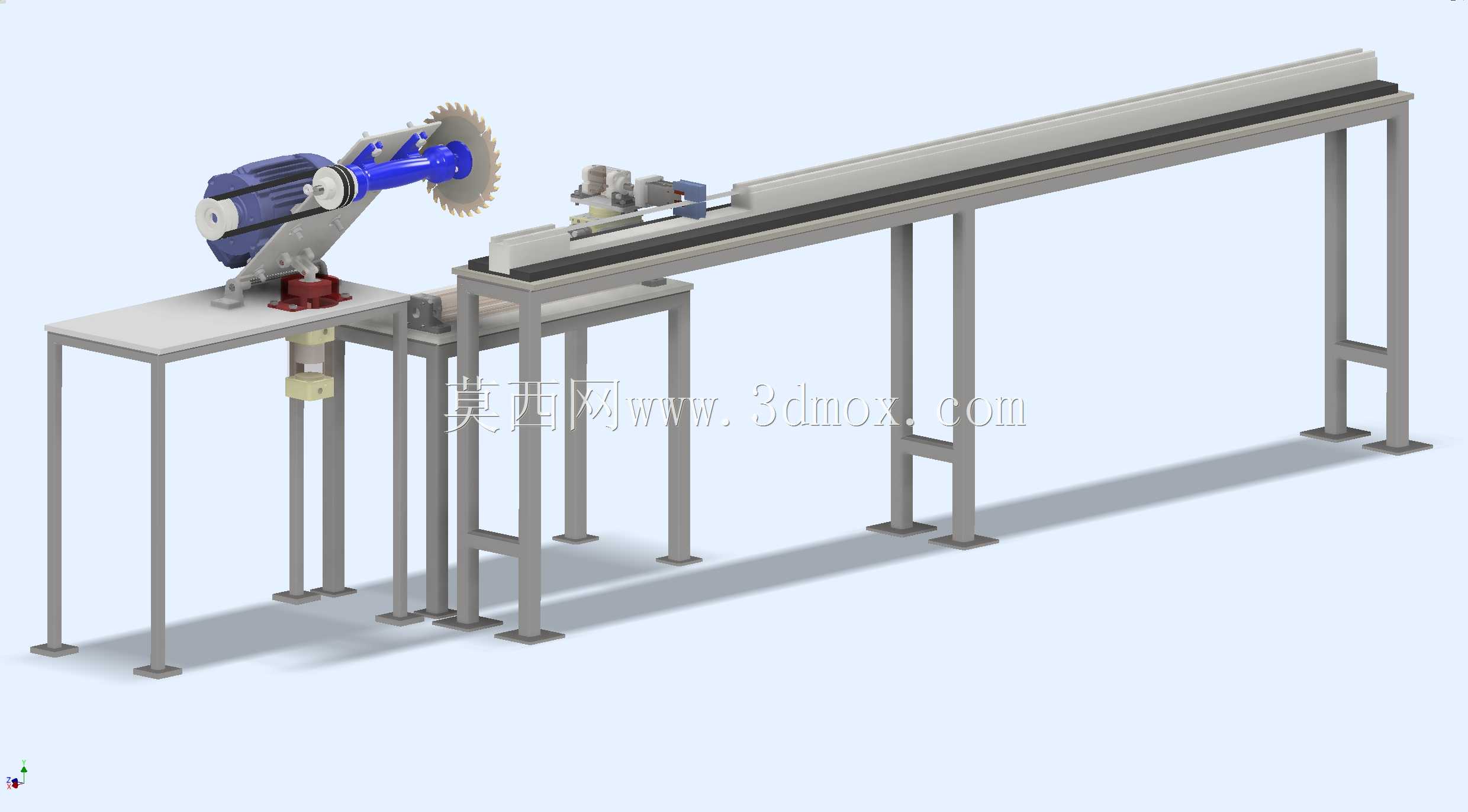

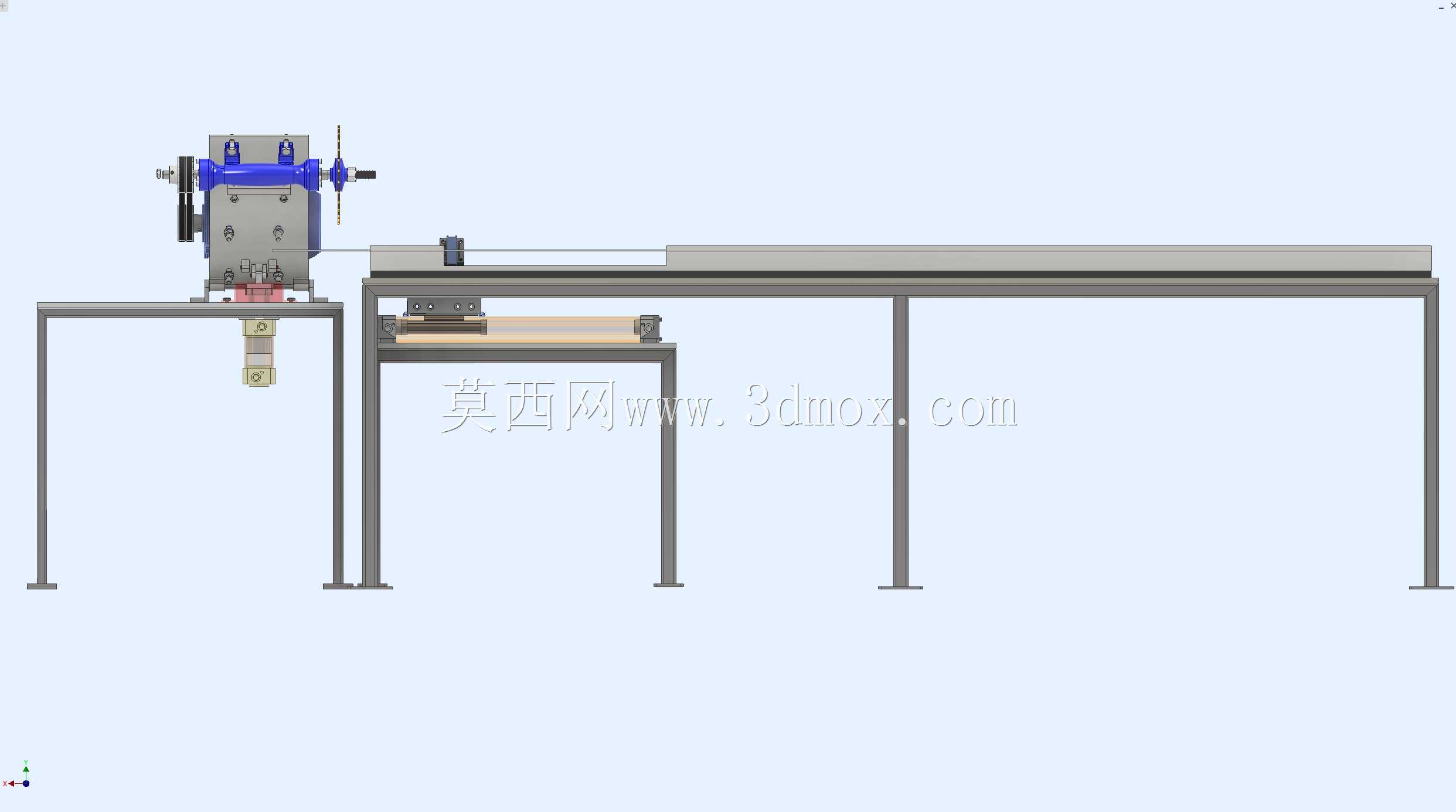

　　这套气动驱动的薄棒材切割设备，主要面向五金制品加工、小型金属型材预处理的生产场景，适配直径范围在25mm以内的薄壁金属圆筒、实心圆棒类坯料的定长截断工序，常见于五金冲压件前置备料、小型金属管件批量下料、标准件毛坯制备的车间工位，替代传统人工持锯切割的低效作业模式，也可配套在小型连续化型材加工产线的前端裁切段，完成来料的定长分切作业。设备整体采用分段式机架布局，进料段采用铝型材搭建的长直导轨支撑结构，导轨面做耐磨处理以适配棒材持续推送的摩擦损耗，机架支腿采用方形钢管焊接成型，底部配置可调脚杯，可根据车间地面平整度调整整机水平度，避免长导轨段出现倾斜导致的棒材送料偏移、裁切端面斜口的问题。切割主机段独立设置小型工作台，

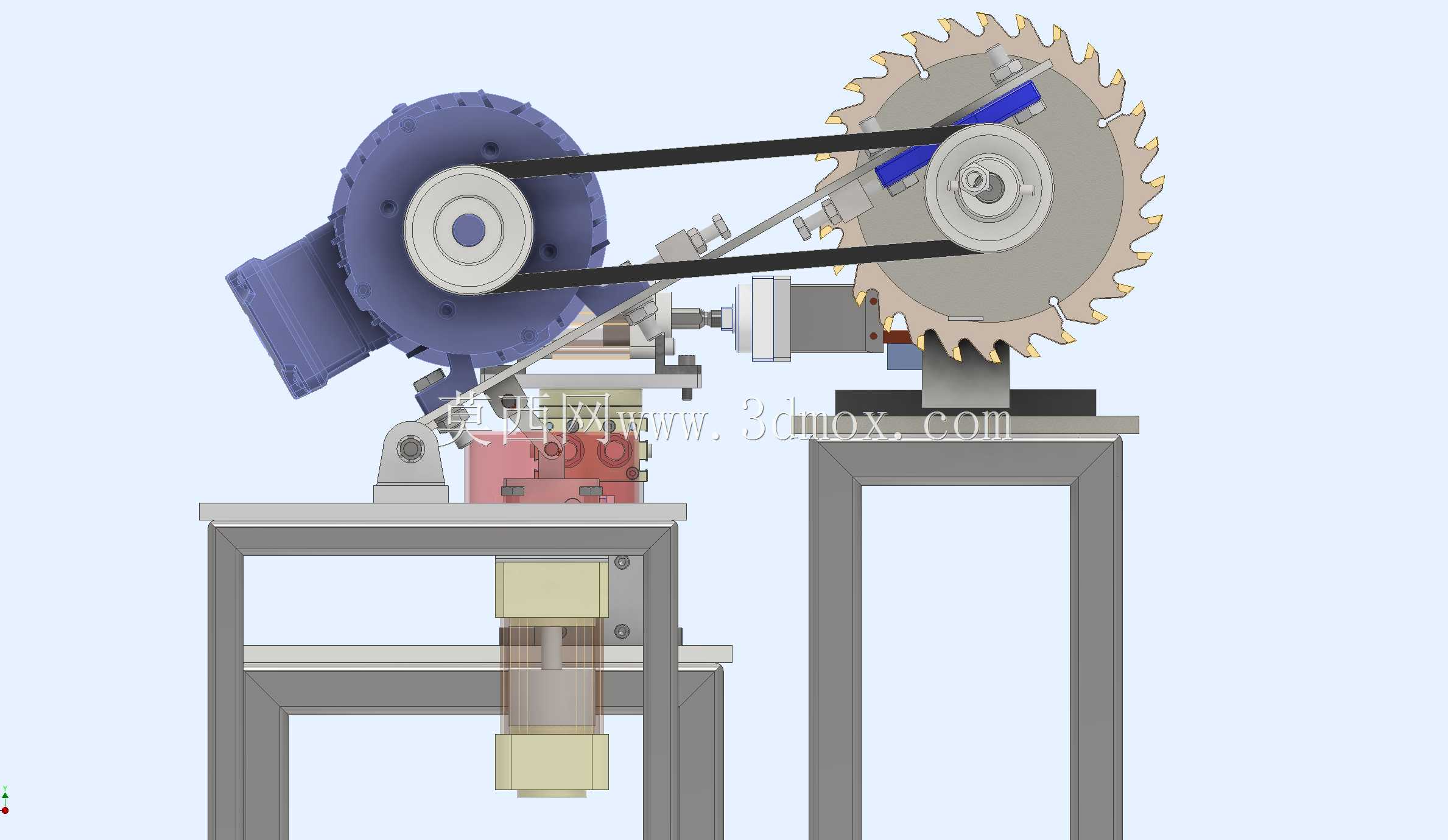

　　与进料导轨段采用可微调的连接结构，可根据不同直径棒材的中心高，调整切割头的安装高度，保证锯片切削中心与棒材轴线重合，避免出现锯片单侧受力过大导致的崩齿、切面毛刺超差问题。切割执行端采用气动马达驱动圆锯片的结构，相比电机直驱的结构，气动驱动具备过载自保护特性，当锯片碰到硬质点或者进给速度过快时，气动马达会自动降速避免锯片崩断，同时气动进给的推力稳定，可根据不同材质的棒材调整供气压力，适配铝管、薄壁钢管、铜棒等不同材质的切削进给需求，锯片外侧设置半包围式防护壳，避免切削过程中碎屑飞溅，防护壳下端设置碎屑导流槽，可配套车间的碎屑收集装置统一收集切屑。进料定位端配置气动夹持机构，采用双爪夹持结构，夹持块可根据棒材外形更换V型或者平型夹块，

　　圆棒类坯料采用V型夹块可自动对中，保证夹持同轴度，薄壁管件类可采用带软质垫层的平夹块，避免夹持力过大导致管件变形。夹持机构与切割头的动作通过气路逻辑联动，当棒材推送至设定长度位置时，夹持机构先动作夹紧棒材，延时0.2秒后切割头开始进给切削，切削完成后锯片退回初始位置，夹持机构松开，即可进行下一段棒材的推送，整套动作逻辑无需复杂电控系统，仅通过气动换向阀与延时阀即可实现，适合车间气源充足但电控配套简单的作业场景。设备的安装边界需要预留足够的操作空间，进料段长度可根据常用的棒材定长需求调整，常规配置下进料段有效送料长度可达2米，可适配大部分常规短尺寸坯料的裁切需求，若需要更长的定长尺寸，可在进料端额外配套辅助支撑托架，

　　避免长棒材下垂导致的送料精度偏差。切割主机段的工作台高度设置为850mm，符合普通站立作业的人体工程学高度，操作人员无需弯腰即可完成棒材对位、长度调整、设备启停的操作，锯片的更换位置设置在防护壳的侧端，松开固定螺丝即可打开防护壳更换锯片，日常维护无需拆解过多结构。在实际生产应用中，这套设备的裁切端面平整度可控制在0.1mm以内，无明显飞边毛刺，可减少后续端面打磨的工序时长，单段裁切的动作周期在3秒左右，相比人工弓锯切割效率提升6倍以上，同时气动驱动的结构故障率低，日常仅需要定期检查气路接头密封性、给气动三联件添加润滑油即可维持稳定运行，适合小型五金加工厂、金属制品车间的批量备料工序使用，也可作为教学实训场景中气动传动、金属切削课程的实操演示设备，直观展示气动逻辑联动、切削参数匹配的实际应用效果。设计过程中重点考虑了不同规格棒材的适配性，夹持机构的夹持行程范围覆盖3mm到30mm直径的棒材，锯片的安装轴径采用通用标准尺寸，可适配市面上常规的金属切削圆锯片，无需定制特殊规格配件，降低后续的配件更换成本。机架的焊接位置都做了去应力处理，避免长期使用后机架变形导致的切割精度下降，所有气路管线都沿机架内侧布置，采用线槽防护，避免切屑刮坏气管导致的漏气故障，操作端的气路控制按钮设置在工作台前端的易操作位置，同时设置了双手启动的安全逻辑，避免操作人员误触导致的安全事故。
