电动驱动式工业旋转给料阀结构设计

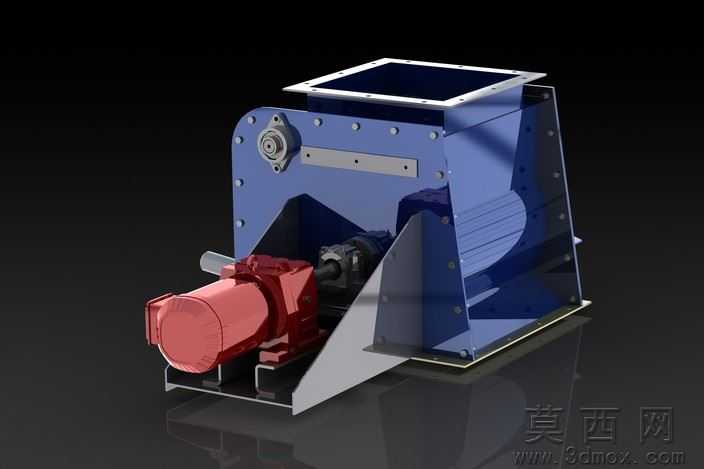

本作品为工业粉体输送工况配套的旋转阀三维建模成果，建模过程严格遵循机械设计规范，先完成整体方案的结构拆解，将整体划分为上部进料箱体、中部叶轮转子腔、侧部端盖密封组件、下部驱动安装支座、动力驱动单元五大模块，在三维建模环境中逐一对各零件进行参数化绘制，保证各配合面的尺寸公差符合装配要求。建模阶段首先构建阀体主腔体的基础轮廓，采用钣金折弯与实体切削结合的方式完成方形进料法兰的建模，法兰面预留标准螺栓安装孔位，保证与上游料仓出料口的安装适配性；中部腔体采用加厚板材焊接结构的建模逻辑，在腔体侧壁预留轴承安装位与端盖连接孔，侧部端盖集成密封结构建模，还原实际设备的轴封防漏设计，避免粉体输送过程中出现物料泄漏的问题。转子叶轮部分采用等容积格仓设计，建模时保证叶片与腔体内壁的间隙控制在合理范围，既避免转动卡滞，又能实现有效的锁气隔压效果，满足气力输送系统的上下游风压隔断需求。驱动单元部分还原了减速电机与转子轴的直连传动结构，电机安装支座采用三角加强筋结构建模，提升整体结构的刚性，避免设备运行过程中出现振动偏移。材质与渲染阶段，对阀体主体赋予蓝色金属漆材质模拟工业设备的涂装效果，驱动电机部分赋予红色哑光漆材质区分功能部件，金属连接螺栓、轴承部位赋予金属光泽材质，法兰密封面做哑光金属处理，通过光影渲染突出各部件的结构层次，清晰展现设备的装配关系与结构细节。设计过程中充分考虑设备的实际使用场景，在腔体下部预留出料接口结构，整体安装底座预留设备固定孔位，各部件的连接方式完全符合实际工业阀门的制造装配逻辑，可直接用于结构展示、教学演示以及后续的工程出图参考，完整还原了电动旋转阀的核心结构与工作原理，直观展现了该类阀门在粉体卸料、定量给料、锁风隔断工况下的结构优势。
