立式结构斯特林动力装置三维结构

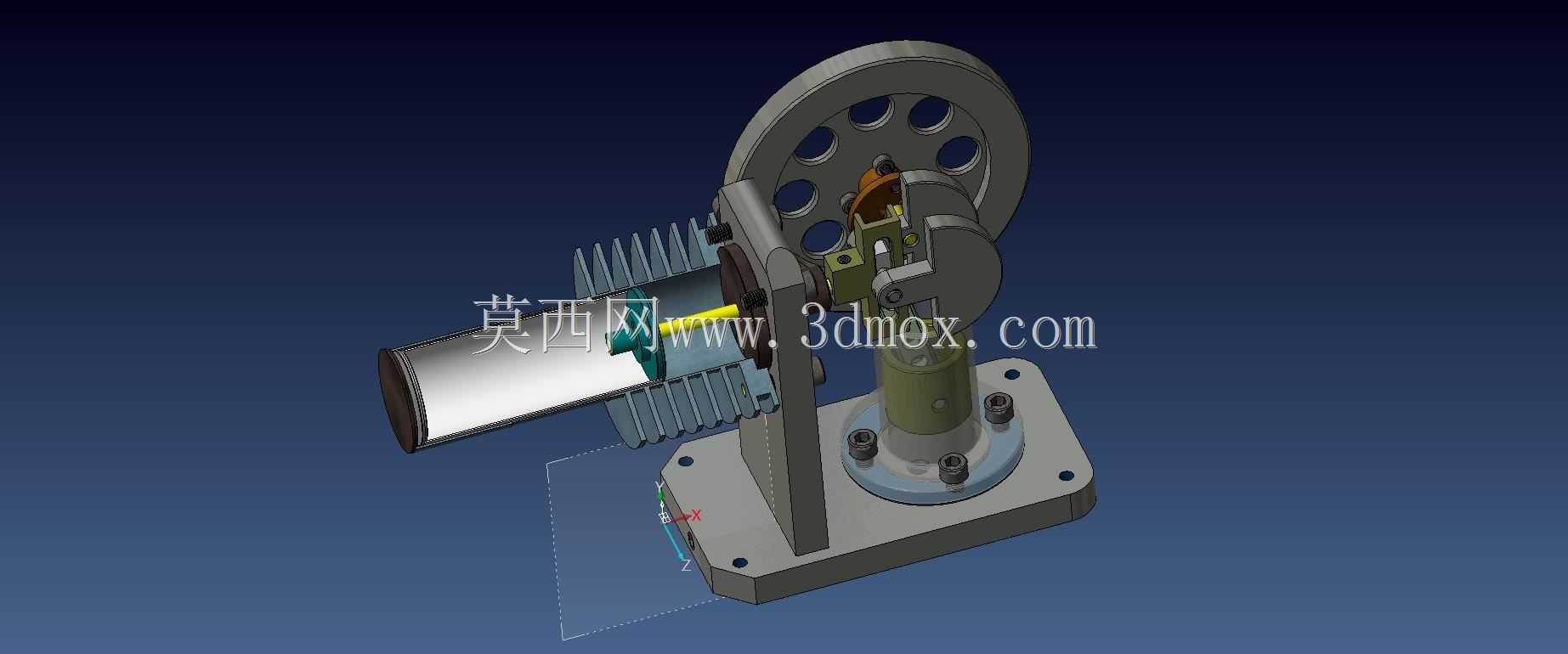

　　这套立式布置的斯特林动力装置，在小型科教演示、低功率余热回收场景中有着很高的适配性，不同于常见内燃机依赖燃料在缸内爆燃做功的逻辑，它依靠封闭腔体内工作流体的温差循环完成热功转换，运行过程无进排气门的高频启闭动作，振动与噪音水平远低于同功率等级的燃油动力单元，很适合作为教学场景中热力学循环演示的具象载体，也能适配小功率分布式余热回收场景下的动力输出需求。从结构设计逻辑来看，整套装置采用了单缸立式布局，将动力气缸、置换气缸、曲柄飞轮组、支撑基座整合为一体式结构，安装基座采用带四个沉头安装孔的矩形平板设计，安装孔位沿基座对角线对称布置，安装时可直接通过螺栓固定在水平安装台面，无需额外设计复杂的调平支架，基座上表面设置了定位凸台，

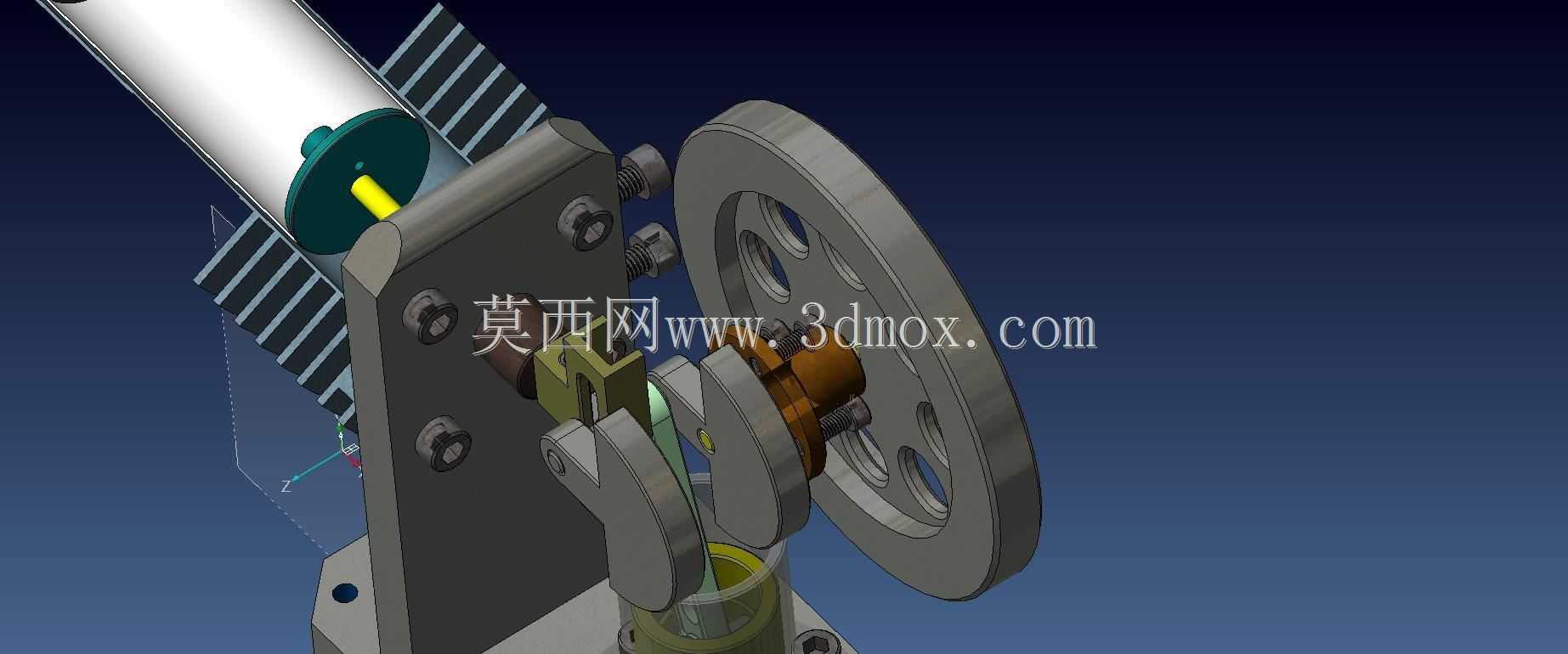

　　用于固定曲柄转轴的支撑立柱，保证转轴的同轴度公差控制在合理范围内，避免运行过程中出现卡滞。动力输出端采用大直径带镂空减重孔的飞轮结构，飞轮的转动惯量经过匹配设计，能够储存做功冲程的多余动能，带动曲柄连杆机构越过上下止点，保证循环运转的连续性，飞轮与曲柄轴采用平键连接，传递扭矩的同时方便拆装维护。置换气缸端外置了密集的散热鳍片结构，鳍片沿气缸轴向平行布置，能够通过自然对流快速带走冷端的多余热量，维持冷热端的稳定温差，这也是保证斯特林循环效率的核心设计点——冷热端的温差越大，工作流体的膨胀收缩压差越明显，动力输出越稳定。气缸与活塞的配合间隙经过精细化设计，既保证活塞往复运动的顺滑性，又能控制封闭腔体内的工作流体泄漏量，

　　避免因工质泄漏导致输出功率衰减。传动部分采用曲柄滑块机构，将置换活塞与动力活塞的往复直线运动转换为飞轮的旋转运动，连杆与活塞销、曲柄销的连接位置均设置了减摩衬套，降低长期运行的磨损量，延长装置的无故障运行时长。整套装置的外形边界控制紧凑，横向最大尺寸不超过飞轮直径，纵向尺寸从基座底面到飞轮顶端的高度适配常规桌面摆放需求，不会占用过多安装空间，在科教场景中可以直接放置在实验台面上，配合热源即可完成循环演示，直观展示定容加热、等温膨胀、定容冷却、等温压缩的完整斯特林循环过程，帮助学习者理解外燃机的工作原理；在小型余热回收场景中，可直接对接低品位热源，将工业生产中废弃的低品位热量转换为旋转机械能，驱动小型负载完成做功。

　　设计过程中充分考虑了装配工艺性，所有零部件均采用常规机械加工工艺即可完成制造，没有复杂的异形曲面结构，基座、支撑立柱、飞轮等结构件可通过铣削、车削工艺加工，散热鳍片可通过型材切割或者铣削加工成型，零部件之间的连接多采用标准紧固件，互换性强，后期维护更换零件无需定制特殊工装。不同于多缸斯特林装置的复杂结构，这套单缸立式结构的零部件数量少，装配逻辑简单，从零件加工到整机组装的周期短，成本可控，既适合作为机械设计教学中的装配实践案例，也能作为小型动力装置的原型验证结构，为后续功率放大、结构优化提供基础的三维模型参考。在实际运行过程中，只需在热端施加稳定的热源，冷端通过散热鳍片维持较低温度，封闭腔体内的空气作为工作流体就会随着温度变化反复膨胀收缩，推动活塞往复运动，进而带动飞轮持续旋转，整个运行过程不需要复杂的配气机构，也不需要频繁补充工质，维护成本极低。
