6208ZZ双面密封深沟球轴承结构设计

　　在常规工业传动系统的旋转支撑环节，6208ZZ这类双面带铁封的深沟球轴承是应用覆盖范围极广的基础零部件，从中小型电机输出端、输送机托辊辊筒、家用电机主轴到普通机床的轻载辅助传动轴，几乎所有需要低摩擦径向支撑、同时有一定防尘防异物需求的旋转工位，都能见到该型号轴承的应用场景。不同于开式深沟球轴承需要额外搭配密封端盖使用，6208ZZ自带的双面冲压金属密封盖，能够在常规多尘、有少量飞溅碎屑的工况下，阻挡外部硬质颗粒进入轴承内部滚道，同时减少轴承内部润滑脂的外泄，降低日常运维的补脂频率，适配那些不方便频繁拆解维护的装配位置。

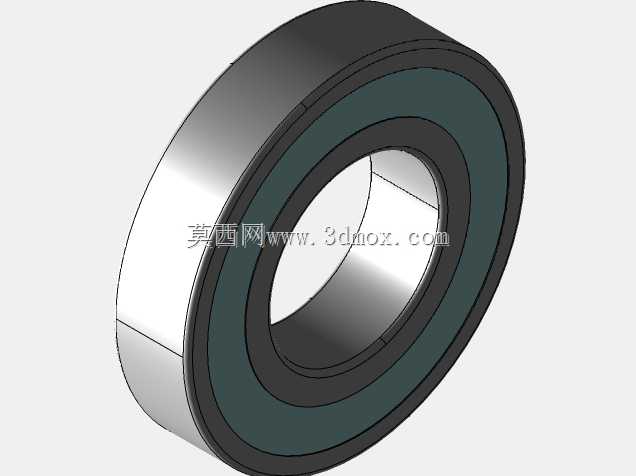

　　从结构设计逻辑来看，该轴承的核心承载部分由内圈、外圈、单排钢球、冲压保持架以及两侧密封盖组成，内圈与旋转轴过盈配合随轴同步转动，外圈与安装座的轴承孔过渡配合起到固定支撑作用，均匀分布在内外圈滚道之间的钢球，将轴转动时的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗。设计时滚道的曲率半径略大于钢球半径，既保证钢球在滚道内顺畅滚动，又能承受额定范围内的径向载荷，同时可承受少量的轴向窜动载荷，适配多数存在轻微安装对中误差的传动场景。冲压保持架采用兜孔结构将每颗钢球均匀分隔，避免钢球之间直接接触产生摩擦磨损，同时保证钢球在运转过程中始终保持均匀的间距，不会出现局部钢球堆积导致的载荷分布不均问题。两侧的金属密封盖采用冲压薄钢板制成，内圈带有密封唇口与内圈的密封槽形成非接触式密封结构，运转时密封唇与内圈之间存在微小间隙，不会额外增加转动阻力，同时能阻挡粒径较大的灰尘、金属碎屑进入滚道，适合转速中等、环境清洁度一般的工况使用。

　　从安装边界尺寸来看，该轴承属于标准62系列深沟球轴承，公称内径为40mm，适配直径40mm的标准轴径安装位，公称外径为80mm，适配安装座内孔直径80mm的装配空间，轴承整体公称宽度为18mm，安装时需要在轴向预留足够的定位空间，通常内圈靠轴肩定位，轴肩的高度不能超过内圈的密封槽位置，避免运转时轴肩与密封盖发生摩擦干涉，外圈靠轴承座孔的挡肩定位，挡肩的高度同样需要控制在合理范围，方便后续轴承拆卸时的受力操作。装配前需要确认轴与轴承内圈的配合公差、轴承座孔与外圈的配合公差符合工况载荷要求，轻载平稳运转场景可选用稍松的过渡配合，重载有冲击载荷的场景需要选用稍紧的过盈配合，装配时优先采用压装法均匀施力在对应的套圈上，禁止通过滚动体传递压装力，避免钢球和滚道出现压痕损伤。

　　在实际选型应用中，需要结合具体的工况转速、载荷大小、环境条件判断该型号轴承是否适配，当工况存在大量液体喷淋、腐蚀性介质时，该型号的金属非接触密封无法满足防护要求，需要更换为带橡胶接触式密封的同尺寸轴承；当载荷超出额定径向承载范围时，则需要选用同内径更宽重载系列的轴承，或者搭配多组轴承组合承载。建模过程中需要严格还原滚道的曲率参数、钢球的直径与数量、保持架的兜孔位置、密封盖的配合尺寸，保证模型在虚拟装配时能够准确匹配对应的轴和安装座尺寸，避免后续实际生产装配时出现干涉问题，同时还原的内部结构也可用于运转过程的运动仿真，验证轴承在不同转速下的保持架稳定性、钢球运转轨迹，为后续的结构优化提供基础参考。
