可自由切割PVC布线槽结构设计

项目分类:通用五金配件 发布时间:2022-04-11 ID:607744
  • 可自由切割PVC布线槽结构设计
  • 可自由切割PVC布线槽结构设计
  • 可自由切割PVC布线槽结构设计

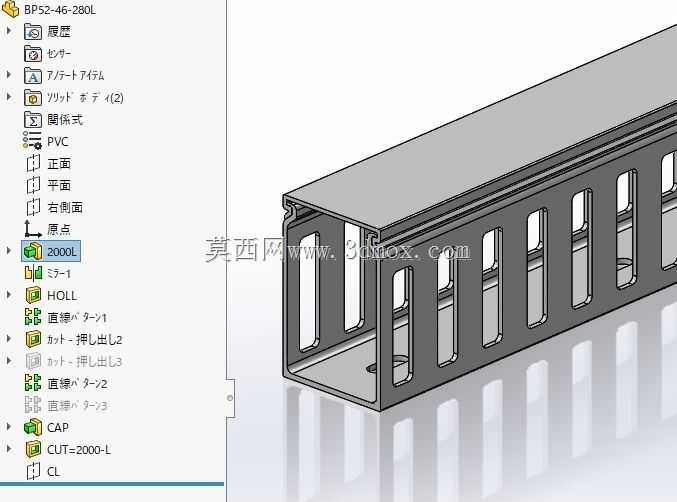

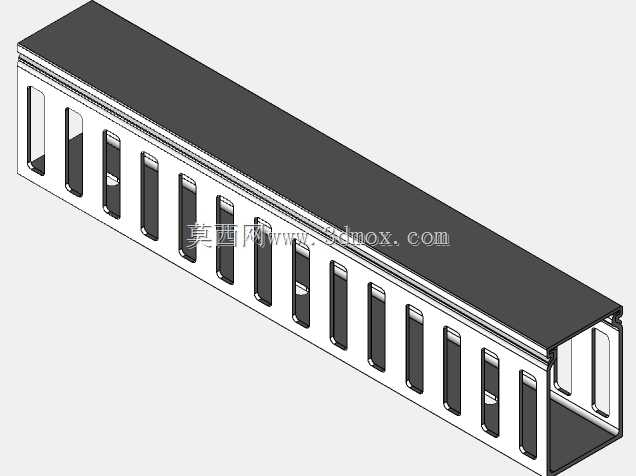

  在工业电控柜布线、设备内部线缆整理、机房走线排布等场景中,这类带侧孔的PVC线槽是线缆敷设环节的核心辅件,很多刚入行的结构工程师容易忽略这类辅件的安装边界预留,导致后期现场布线时出现线槽盖不上、线缆穿出位置错位、与柜内其他元器件干涉的问题。这款线槽的设计首先考虑了现场裁切的灵活性,主体采用U型槽体加扣合式盖板的结构,槽体侧壁均匀开设长条形出线孔,孔位间距经过排布优化,既保证槽体本身的结构强度,不会因为侧壁开孔过多导致装线后出现槽体变形,也能满足不同位置的线缆分线需求,不需要额外在槽体上手动开孔,减少现场施工的工作量。从安装适配性来看,这款线槽的槽内净宽、净高尺寸经过匹配常规多芯控制电缆、信号线缆的排布需求设计,

  单段基础长度支持现场根据实际安装路径自由裁切,裁切后断面不需要做额外的毛刺处理,盖板依然可以顺畅扣合,不会因为断面不平整出现盖板翘起的问题。槽体底部预留的固定点位间距适配电控柜安装板的标准安装孔位,不管是采用自攻螺丝固定还是胶粘固定,都能保证槽体安装后平整不翘边。侧壁的长条形开孔边缘做了圆弧过渡处理,线缆从孔位穿出时不会被锐边割破绝缘层,这一点在低压电控布线场景中尤为重要,很多劣质线槽开孔边缘锋利,设备运行一段时间后线缆绝缘层被割破,很容易引发短路故障。在设计建模过程中,首先要确定槽体的壁厚参数,PVC材质的线槽壁厚过薄会导致槽体装线后出现侧弯,壁厚过厚又会浪费材料同时增加裁切难度,这款线槽的壁厚取值兼顾了结构强度和裁切便利性,

  常温下用普通线槽剪就可以轻松完成裁切,不需要动用切割工具。盖板和槽体的扣合结构采用嵌入式卡扣设计,扣合后盖板和槽体侧面齐平,不会突出槽体表面,在柜内安装时可以紧贴其他元器件布置,不会额外占用安装空间,同时卡扣的扣合力经过优化,既不会因为线缆挤压导致盖板自行脱落,后期维护需要打开盖板时也不需要借助工具,徒手就可以掀开。很多工程师在做电控柜三维布局时,往往只预留线槽的宽度和高度尺寸,忽略了线槽出线孔的位置和线缆弯曲半径的匹配,这款线槽的孔位高度距离槽底有足够的距离,线缆从孔位穿出后可以满足常规控制电缆的最小弯曲半径要求,不会出现线缆直角弯折导致线芯断裂的问题。另外槽体的内部转角位置做了小圆弧过渡,线缆在槽内排布时不会被内角的锐边划伤,

  在线缆填充率达到额定容量的70%时,盖板依然可以正常扣合,不会出现鼓盖的情况。在设备外部明装布线场景中,这款线槽的封闭式结构可以有效阻挡灰尘进入槽内,同时侧壁的开孔可以保证槽内空气流通,避免大功率电缆运行时产生的热量在槽内积聚,降低线缆老化速度。和金属线槽相比,PVC材质的线槽本身绝缘性能优异,不需要额外做接地处理,安装流程更简便,同时重量更轻,对安装面的承重要求更低,在薄壁设备外壳上也可以牢固安装。建模时需要注意槽体和盖板的配合公差,因为PVC材质注塑成型后会有一定的收缩率,卡扣位置的尺寸公差需要控制在合理范围内,避免出现扣合过松或者过紧的问题,同时侧壁开孔的位置要和槽体的长度方向保持垂直,裁切后任意段的孔位间距都保持一致,方便现场施工时分线。
