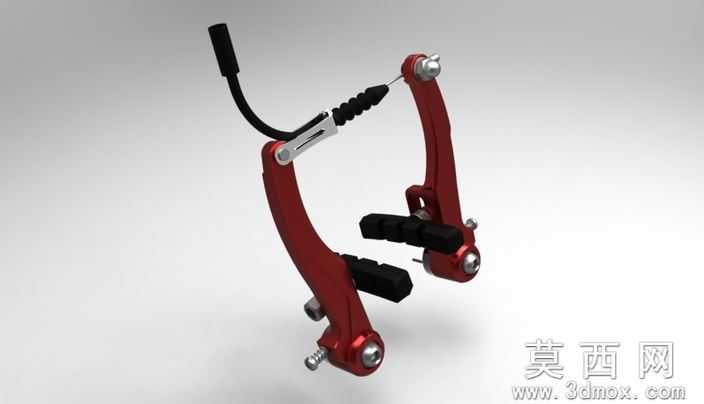

自行车V型刹车制动器三维结构模型

本模型为自行车V型刹车制动器完整三维结构，建模阶段首先以实际民用山地车V刹的实测尺寸为基准，在SolidWorks中完成各零件的草图绘制，通过拉伸、旋转、扫描等基础特征命令构建刹车臂、刹车块固定座、线管固定座、复位弹簧、调节螺栓等核心零件的基体，再通过倒角、圆角、抽壳等细节特征还原零件的工艺结构，所有零件建模完成后按照实际装配关系完成虚拟装配，添加同轴、重合、平行等配合约束，还原刹车臂绕安装座转动、刹车块随臂体同步动作的运动逻辑，同时预留刹车线穿装、弹簧复位的活动间隙，确保模型可模拟真实刹车的开合动作。参数设计层面严格遵循行业通用规格，刹车臂采用6061铝合金型材的常规截面尺寸，刹车块匹配常规自行车轮圈的接触弧度，调节螺栓采用M6标准螺纹规格，安装孔位适配标准自行车前叉、后叉的V刹安装座尺寸，复位弹簧的线径、圈数、预紧角度均参考市售成熟V刹产品参数设置，保证模型尺寸与实物一致可直接用于结构验证。渲染材质环节针对不同零件匹配对应材质属性，刹车臂主体赋予阳极氧化磨砂铝合金材质，还原金属哑光质感与细微颗粒纹理，刹车块赋予黑色耐磨橡胶材质，添加轻微表面粗糙质感模拟橡胶摩擦面，调节螺栓、固定销轴赋予镀锌亮面金属材质，刹车线管外层赋予黑色PVC塑料材质、内部钢丝赋予亮面金属材质，复位弹簧赋予弹簧钢哑光金属材质，渲染后可清晰区分不同零件的材质差异，还原产品真实外观质感。结构原理上该V刹属于钳形刹车的衍生结构，通过刹车线拉动两侧刹车臂绕安装轴同步向内转动，带动两侧刹车块夹紧车轮轮圈产生摩擦力实现制动，松开刹车线后复位弹簧带动刹车臂回弹复位，解除制动状态，模型完整还原了这一运动结构的所有传动部件，可直观展示力的传递路径与制动逻辑。软件兼容方面，模型提供STEP、IGES通用中间格式文件，可兼容SolidWorks、UG、Pro/E、Catia等绝大多数主流三维CAD软件打开编辑，同时提供STL格式文件可直接用于3D打印样件验证，附带的效果文件可直接用于产品展示、方案汇报场景。研发教学应用层面，该模型可用于自行车配件研发阶段的结构验证、干涉检查，辅助设计人员优化刹车臂受力结构、调整刹车块接触角度提升制动效果，也可作为机械设计教学的典型案例，用于讲解连杆传动、摩擦制动、标准件选型、装配约束等知识点，帮助学习者理解民用机械产品的设计逻辑与结构原理，也可用于自行车维修培训的结构演示教具，帮助学员快速掌握V刹的结构组成与调试逻辑。
