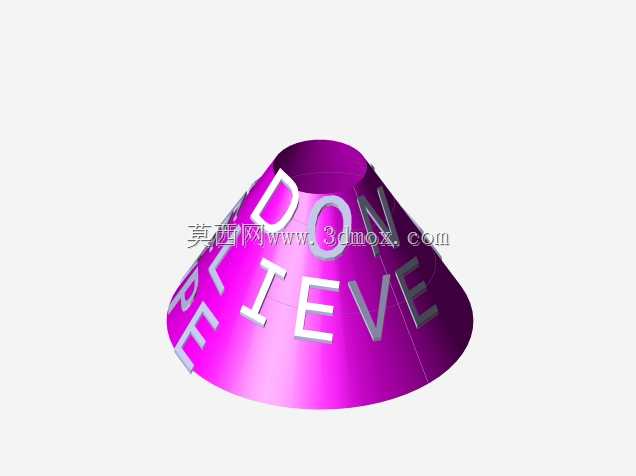

在工业产品的标识设计环节,曲面尤其是锥面的立体字符成型一直是结构设计中的常见难点,这类结构广泛出现在传感器外壳标识、设备操作端提示牌、工业产品品牌铭牌、定制化工装标识件的设计场景中,区别于平面印刷或平面浮雕字符,锥面立体字符需要完全贴合锥面的曲率变化,保证每个字符的凸起高度均匀、笔画无变形扭曲,同时兼顾字符的识别清晰度与结构的可加工性。
从实际应用场景来看,这类锥面立体字符结构,常被用于工业传感器的外壳标识设计——不少旋转类检测传感器、锥形探头类传感器的外壳本身就是截锥形态,需要在锥面加工产品型号、参数提示、警示标识的立体字符,相比印刷标识,立体字符不会因为长期接触油污、粉尘、户外老化出现脱落模糊的问题,在设备长期运行的工况下能保持标识的长期可读性;除此之外,这类包覆式立体字符也会用于定制设备的操作端提示、工业文创类机械构件的外观设计,在保证结构强度的同时实现清晰的标识功能。
设计这类锥面立体字符结构时,首先要明确锥面的基础参数:截锥的上下端面直径、锥面的母线长度、锥角大小,这些参数直接决定了字符排布的曲率基准,字符的排布路径需要完全贴合锥面的螺旋或环形排布轨迹,保证每个字符的基准面与所在位置的锥面法向垂直,避免出现字符一侧凸起过高、另一侧嵌入锥面基体的问题。在字符的结构设计上,要统一字符的凸起高度,常规工业标识类字符的凸起高度控制在0.8-1.5mm区间,既保证触摸识别的辨识度,也不会因为凸起过高在装配、运输过程中出现磕碰掉角的问题;字符的笔画厚度要做均匀化处理,针对汉字、英文字母的不同笔画结构,在曲面映射的过程中做笔画的等厚修正,避免出现窄笔画处结构过薄、宽笔画处堆积过多材料的问题。

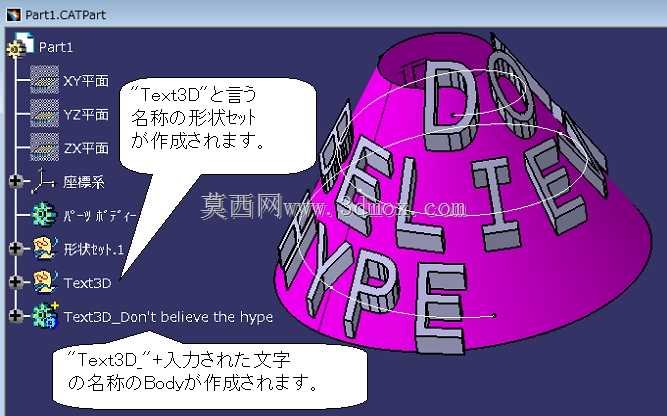

从建模逻辑来看,这类结构的设计不能直接将平面字符投影到锥面后做拉伸,直接投影会导致字符随锥面曲率出现拉伸变形,越靠近锥面上下端的字符变形量越大,正确的设计思路是先在锥面建立包覆基准面,将每个字符单独定位到对应位置的切平面上,再通过包覆特征将字符映射到锥面,之后沿锥面法向做等距拉伸形成立体结构,最后对字符的根部做0.2-0.5mm的圆角过渡,减少应力集中,不管是后续做注塑加工、CNC铣削加工还是3D打印成型,这个圆角结构都能提升加工良率,避免字符根部出现应力断裂的问题。
关于安装边界的考量,这类带立体字符的锥面构件,字符排布区域需要避开两端的安装配合面,通常距离锥面上下端的安装止口要留出至少3mm的安全距离,避免安装密封圈、压装配合件的时候刮蹭到立体字符;字符的排布间距要结合锥面的周长变化做调整,靠近小直径端的字符间距适当缩小,靠近大直径端的字符间距适当放大,保证整圈字符的视觉均匀度,不会出现局部字符过密或过疏的问题。针对不同的加工工艺,字符的细节设计也要做对应调整:如果是采用注塑工艺加工塑料材质的锥面外壳,字符的脱模斜度要控制在1-1.5°,避免脱模时拉伤字符表面;如果是采用金属材质CNC加工,字符的内角要预留和刀具直径匹配的圆角,避免出现加工不到位的死角;如果是做钣金类锥面的冲压字符,字符的凸起高度要匹配板材厚度,通常不超过板材厚度的0.6倍,避免冲压过程中出现板材开裂的问题。
在实际的结构验证环节,还要考虑字符的识别距离,常规工业设备上的标识字符,字高要根据观察距离做调整,1米观察距离下字高不小于5mm,3米观察距离下字高不小于15mm,锥面字符的字高是沿锥面母线方向测量的尺寸,设计时要把锥面的倾斜角度考虑进去,避免实际正视时字高的视觉尺寸偏小,影响标识的可读性。另外,针对需要做表面喷涂处理的构件,立体字符的凸起高度要考虑喷涂层的厚度,通常预留0.1-0.2mm的涂层余量,避免喷涂后字符的轮廓被涂层覆盖变得模糊。
