填充表面逆向工程建模测试结构件

项目分类:传感器 发布时间:2022-04-11 ID:608235
  • 填充表面逆向工程建模测试结构件
  • 填充表面逆向工程建模测试结构件
  • 填充表面逆向工程建模测试结构件
  • 填充表面逆向工程建模测试结构件

  在工业检测与精密传感部件的逆向开发流程中,这类带不规则填充曲面的实体结构,常作为接触式传感单元的封装外壳原型,用于验证点云数据到参数化曲面的重构精度,解决实物测绘中因表面磨损、形变带来的建模偏差问题。实际产线应用里,这类结构多配套在高精度位移传感器、轮廓检测传感器的前端防护段,既要保证与内部传感元件的安装贴合度,又要满足外部装配时与相邻工装的间隙配合要求,避免因曲面过渡不顺导致的装配应力集中,影响传感检测的数值稳定性。

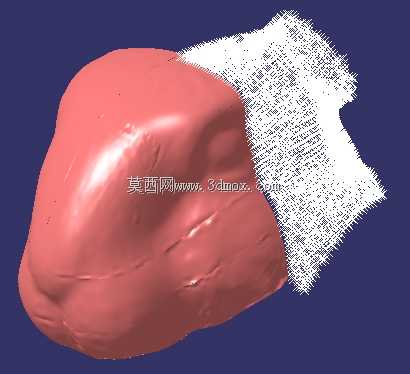

  从设计逻辑来看,建模过程没有采用常规的拉伸、切除等基础特征堆叠,而是先通过扫描获取实物表面的密集点云,经过点云去噪、特征线提取后,用填充曲面命令对缺失的面片区域进行补全,再通过曲率分析调整曲面控制点的权重,让重构后的曲面与原始点云的偏差控制在微米级公差范围内。不同于规则的机械加工件,这类逆向建模的结构没有完全对称的几何特征,侧边的斜向过渡面是为了适配安装空间的避让需求,底部的平直安装面预留了0.2mm的精加工余量,方便后续铣削加工时保证安装基准的平面度。

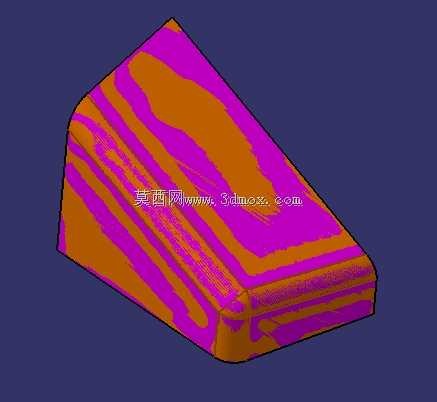

  实际装配场景中,这类结构的安装边界需要严格匹配传感设备的安装仓尺寸,整体楔形轮廓的倾斜角度经过反复校核,确保安装后传感端面与被测工件的检测距离保持在有效量程内,曲面部分的壁厚均匀性控制在1.5mm±0.1mm,既保证外壳的结构强度,又不会因壁厚过大影响内部传感元件的信号传输。建模过程中特意对曲面的斑马纹连续性做了校验,所有过渡区域都达到G2连续要求,避免后续开模时出现应力痕,也能减少实物使用过程中棱角位置的积灰问题,降低日常维护的清洁难度。

  在逆向工程的测试环节,这类模型主要用来验证填充命令对不规则边界的适配能力,尤其是当点云数据存在局部缺失时,如何通过周边曲面的曲率趋势推断缺失部分的几何形态,保证重构后的模型与实物的几何一致性。不同于正向设计从参数到实体的流程,逆向建模需要反复比对实物的装配关系,比如侧面的圆角大小是根据相邻部件的倒角尺寸匹配的,避免装配时出现干涉,顶部的曲面弧度则是根据操作人员的手持握持弧度优化,方便设备调试时的手动调整操作。

  从结构功能上看,这个楔形结构的内部空腔用来放置传感核心电路板与信号传输线缆,曲面外壁的加强筋走向顺着曲面的曲率方向布置,既不会破坏外观的曲面连续性,又能提升外壳的抗冲击性能,在设备发生意外磕碰时,应力会顺着加强筋的走向分散,不会直接传递到内部的传感元件上。安装面的定位孔位置采用基准重合原则设计,与传感单元的定位基准保持一致,减少装配时的累计误差,保证检测精度的一致性。

  这类逆向建模的测试成果,后续可以直接复用在同类型传感外壳的开发流程中,把验证过的曲面填充参数、曲率匹配逻辑做成建模模板,缩短后续同类产品的开发周期,尤其是针对小批量定制化的传感设备,不需要重新从零开始摸索曲面重构的参数,直接调用经过实物验证的建模逻辑,就能快速得到符合精度要求的三维模型,减少后续打样验证的次数,降低开发阶段的成本损耗。建模过程中也特意考虑了加工工艺性,所有曲面的拔模角度都控制在1.5度以上,适合采用注塑工艺批量生产,曲面的最小圆角半径大于0.5mm,避免加工时出现刀具切削不到的死角,也能减少注塑过程中的应力集中问题,提升成品的良率。
